矢量栅格化(常数值)

功能概述

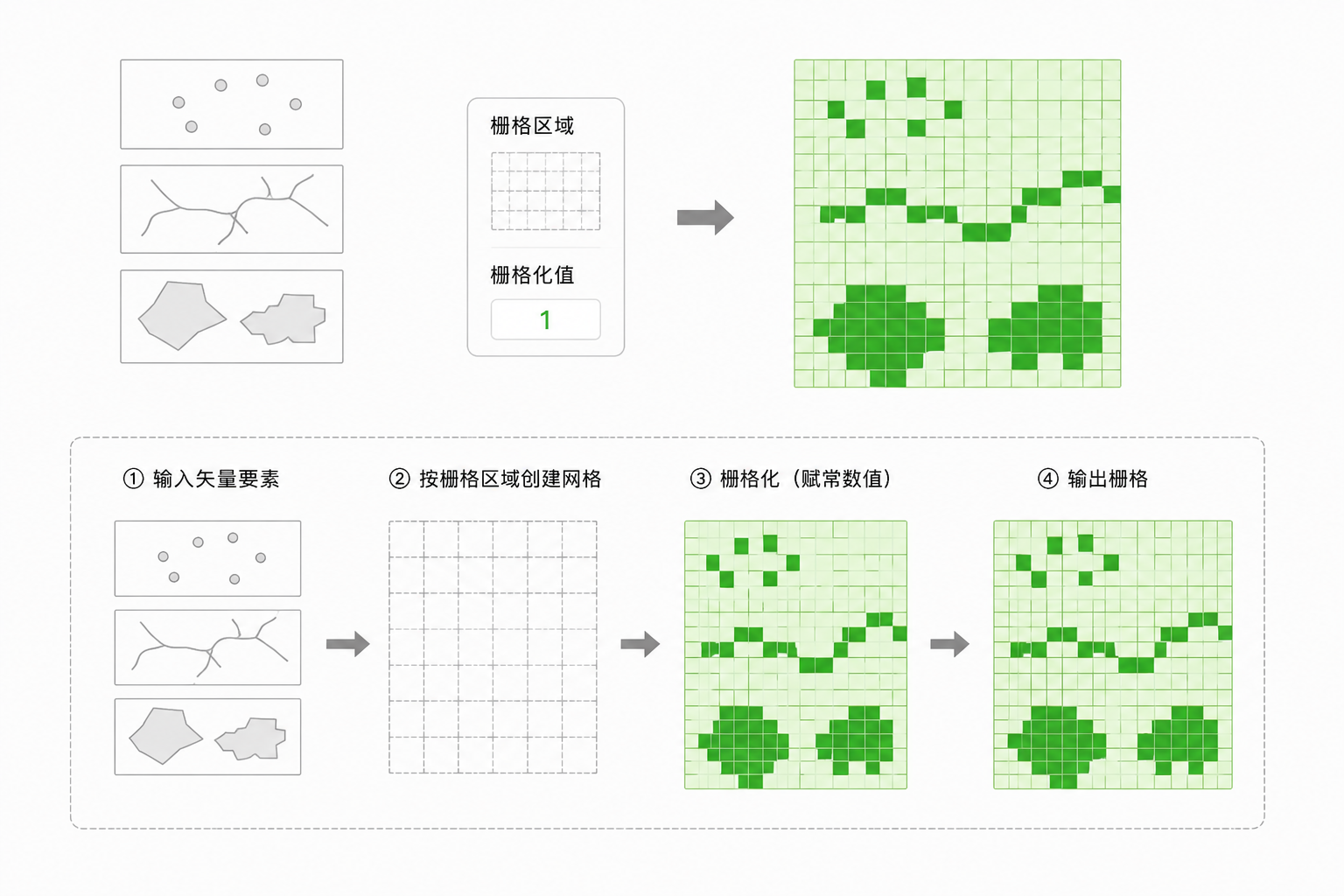

该工具用于把点、线、面等矢量要素栅格化为固定数值的栅格结果。工具会根据【栅格区域】中设置的坐标系、分辨率和范围创建输出网格，并将矢量要素覆盖到的像元赋为【栅格化值】。

与“按字段值栅格化”不同，本工具不读取矢量属性字段作为像元值，而是对所有参与栅格化的要素使用同一个固定值。它常用于生成掩膜栅格、二值栅格、研究区范围栅格或作为后续栅格分析的权重/标记图层。

工具内部会按目标栅格区域处理坐标系差异，矢量要素会转换到输出区域对应的坐标系后再栅格化。输出结果的精度主要受栅格区域范围、分辨率和像元对齐方式影响。

适用场景

• 将研究区、保护区、行政区等矢量范围转换为值为 1 的掩膜栅格。
• 将道路、河流、采样点等矢量要素转换为栅格标记，用于后续叠加、距离、约束或模型计算。
• 在需要统一像元大小、范围和坐标系的栅格处理流程中，把矢量边界转换为可参与栅格计算的输入。

参数介绍

参数名称	参数描述	补充说明
输入矢量文件	需要栅格化的矢量要素文件。支持点、线、面等几何类型。	必填
栅格化值	写入要素覆盖像元的固定数值。所有输入要素使用同一个值。	必填；默认值：1.0
栅格区域	用于定义输出栅格的坐标系、分辨率和范围。	可选；建议根据已有参考栅格或分析区域设置，避免输出范围或像元大小不符合后续分析要求。
输出栅格文件	栅格化后的输出文件路径和文件名。	必填

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【数据管理工具】 > 【数据转换】 > 【矢量转栅格】 → 启动【矢量栅格化(常数值)】工具窗格。
2. 准备输入：选择【输入矢量文件】，确认矢量几何完整且可正常读取。
3. 设置栅格化参数：填写【栅格化值】，例如生成掩膜时通常设置为 1。
4. 设置栅格区域：配置输出栅格的坐标系、分辨率和范围，或参考已有栅格的区域参数。
5. 设置输出：指定【输出栅格文件】，并确认输出路径、格式和命名规则满足后续使用需求。
6. 运行并检查结果：点击【运行】执行任务，完成后检查输出栅格范围、分辨率、坐标系以及要素覆盖位置的像元值是否符合预期。

注意事项

• 【栅格化值】是统一常数值，不会随矢量属性字段变化；如需按字段写入不同像元值，应使用按字段值栅格化工具。
• 输出结果的空间精度取决于【栅格区域】设置。分辨率过粗时，细小线状或点状要素可能不明显或丢失。
• 与其他栅格联合分析时，建议使用相同的坐标系、分辨率、范围和像元对齐方式。
• 输入矢量与输出区域坐标系不一致时，工具会进行坐标转换；仍建议在运行前检查坐标系定义是否正确。
