定义投影

功能概述


用于修正空间参考元数据的工具,其核心功能是明确或纠正数据集的坐标系描述信息,而不改变实际坐标值

应用场景


纠正元数据错误

​ 当数据集的坐标系信息被错误定义(如实际为 WGS84 却被误标为 CGCS2000),通过此工具重新关联正确坐标系。

补充缺失的坐标系

​ 为显示为 "Unknown Coordinate System"(未知坐标系)的数据添加正确定义,使其能够被正确识别和空间定位。

统一数据描述标准

​ 确保数据集的元数据与实际坐标系一致,避免后续分析中出现坐标偏移或计算错误。

参数说明


基础设置(必填)

参数名称参数描述数据类型
输入矢量文件需要进行定义投影的文件点、线、面
空间参考设置定义坐标
输出路径输出结果文件的存储路径文件夹路径
输出文件名输出矢量文件的文件名文本(不含扩展名)

高级设置(选填)

参数名称参数描述
文件格式指定输出的文件格式,默认为GPKG VectorData (.gpv) ,也支持PostGIS VectorData(.pgv)、
ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson)
和AutoCAD DXF(.dxf)等格式
输出指定字段启用后可手动配置输出字段,若不启用则保留原始字段结构
重投影启用后可设置输出文件的空间参考系,否则使用输入要素的坐标系

注意事项


区分投影变换与定义投影

  • 投影变换:用于实际转换坐标值到新坐标系(数据坐标值改变)。
  • 定义投影:仅修正元数据中的坐标系信息(坐标值不变)。
  • 常见错误:对已定义坐标系的数据误用定义投影会导致坐标错乱。仅当数据元数据缺失或错误时才使用该工具。

操作前必须确认数据的真实坐标系

  • 操作流程:在使用此工具之前,你必须通过其他途径确认数据当前实际使用的坐标系是什么。
  • 确认方法
    • 联系数据提供者。
    • 查阅数据附带的元数据文档。
    • 将数据与一个已知正确坐标系的底图(如在线影像图)进行叠加,通过偏移情况反推其可能使用的坐标系。

操作步骤


步骤 1:启动工具

启动工具

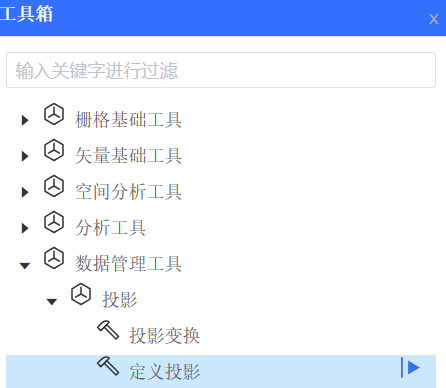

打开工具箱→导航至【数据管理工具】 > 【投影】 → 双击启动【定义投影】工具窗格

步骤 2:设置参数

  1. 基础参数配置

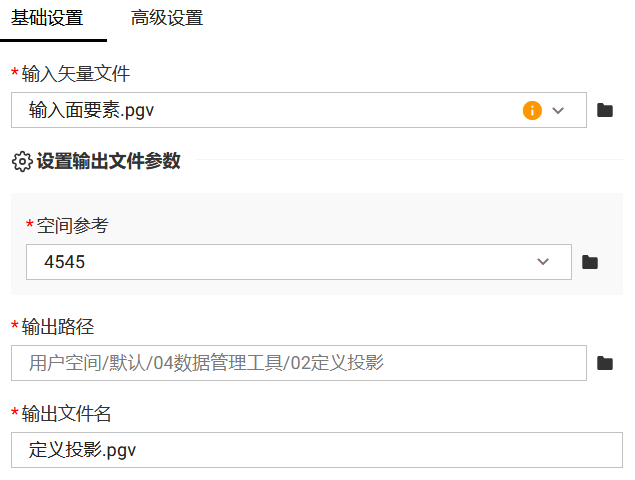

    基础设置

    在基础设置界面中,用户需按提示填写输入矢量文件、目标空间参考、输出路径与输出文件名,所有参数为必填 项

  2. 高级参数配置

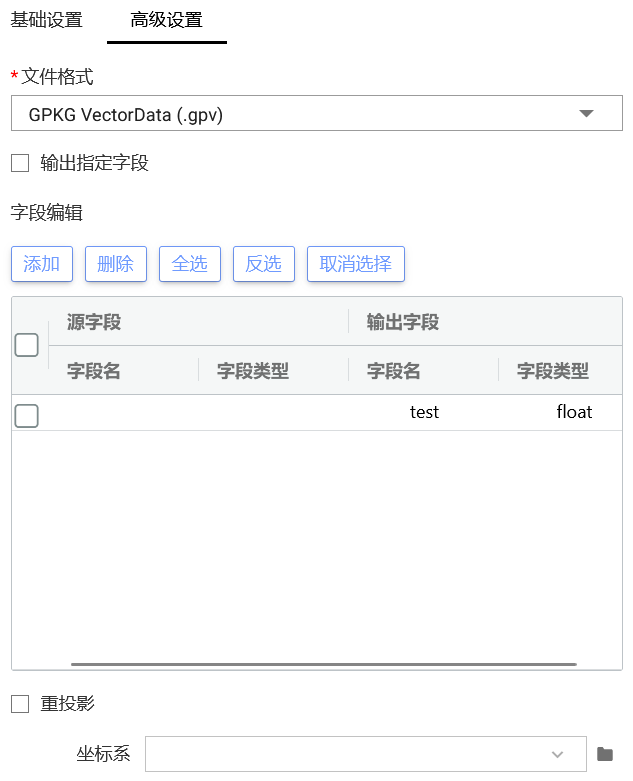

高级设置

​ 在高级设置界面中,用户可根据自己需求来进行相应的设置,包括输出的文件格式、指定输出字段以及重投影,参数 为可选项

步骤 3:运行并监控任务状态

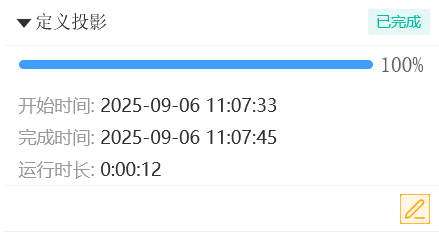

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态

运行状态

如运行失败,工具将提供错误提示信息,用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
