嵌入

功能概述

嵌入 (Inlay) 是 XinGEO 系统原生的栅格处理工具。与传统的栅格镶嵌不同，嵌入工具侧重于**“以参考图层为基准的局部替换”**。它允许用户指定一个主栅格文件作为基准，并将一个副栅格文件按照其地理位置“嵌入”到主栅格中。

该工具会自动处理不同栅格间的空间参考和分辨率差异，确保副图层能够精准地覆盖在主图层的对应位置上，常用于局部区域的数据更新、地形精细化修补或多源数据融合。

适用场景

• 局部数据更新：在已有的大范围遥感影像或 DEM 中，使用最新获取的高精度局部影像进行替换。
• 地形修补：使用更精确的局部测量数据修复大范围地形模型中的异常点或填补空缺。
• 专题要素融合：将特定区域的分类结果（如建筑物掩膜）嵌入到背景土地利用图中。
• 多尺度建模：在低分辨率的背景底图上嵌入高分辨率的重点研究区数据。

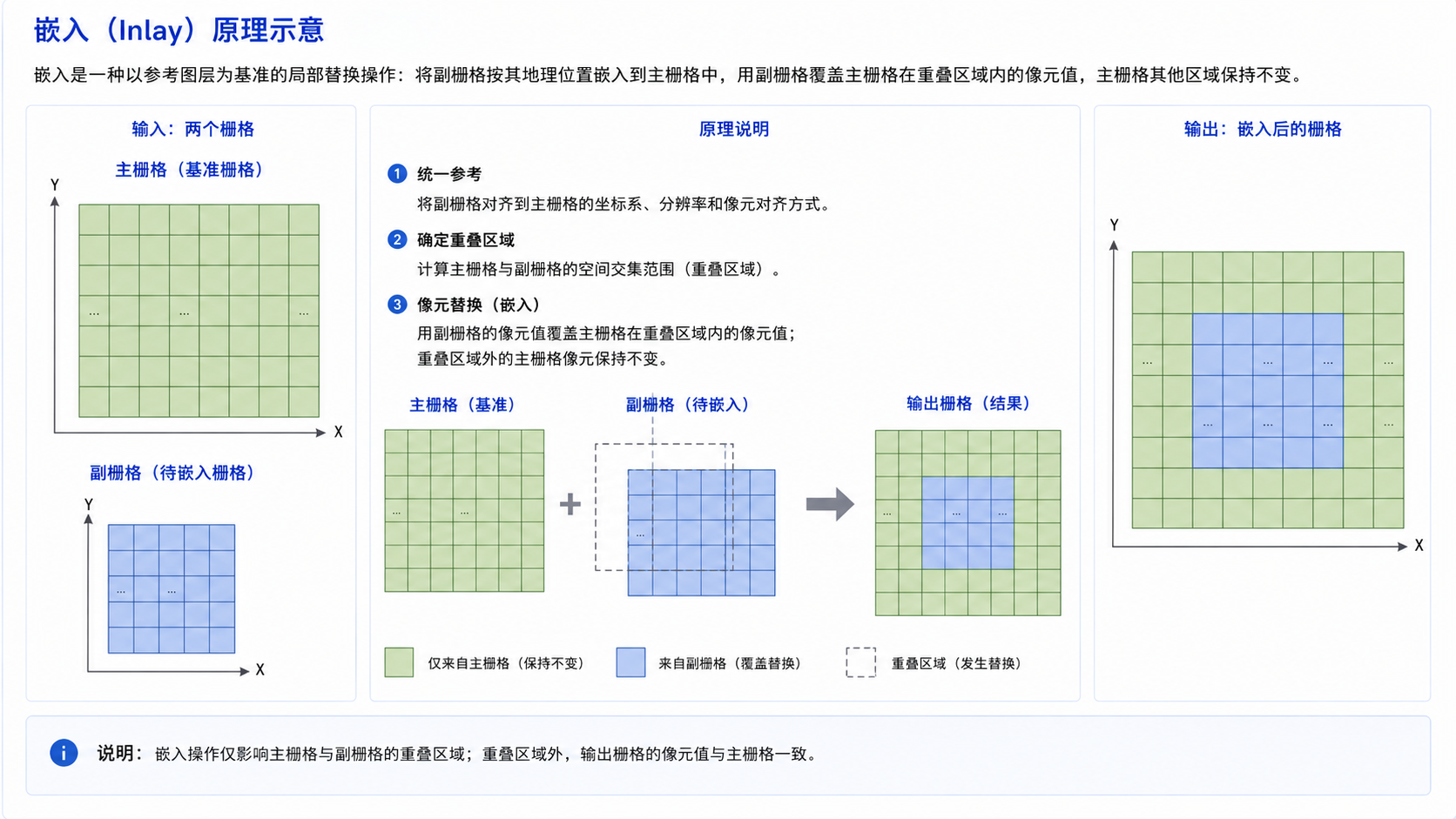

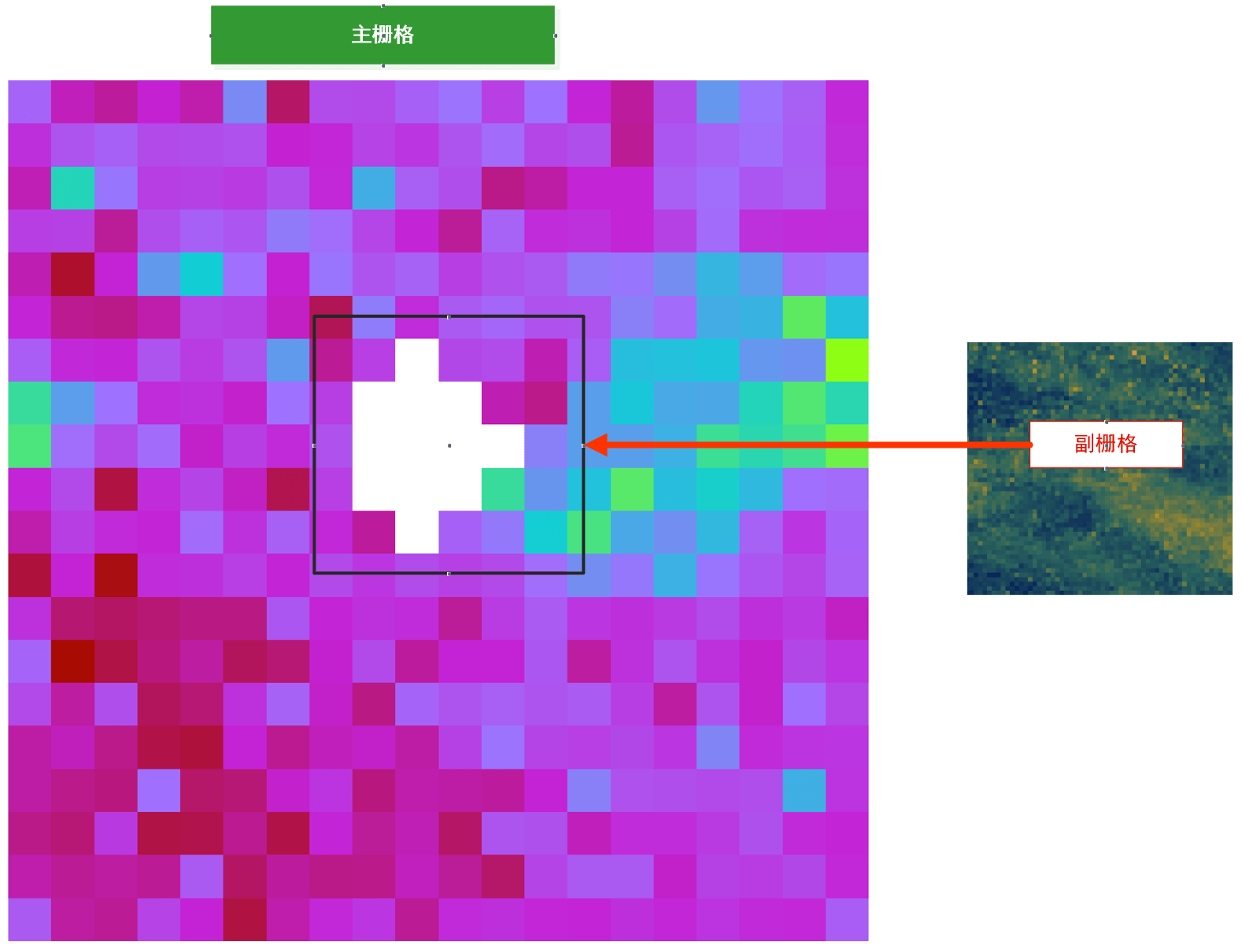

图示

参数介绍

参数名称	参数描述	补充说明
基础栅格文件	作为嵌入基准的底图栅格。输出结果将继承主文件的空间结构。	只能选择一个栅格图层
覆盖栅格文件	需要“嵌入”到主文件中的一个栅格图层。	只能选择一个栅格图层
嵌入方法	定义副文件替换主文件像素时的运算规则。重叠区域处理方式。默认为使用覆盖栅格值。支持的选项包括： • 相加：基础栅格数据 加 覆盖栅格数据 • 相减 ：基础栅格数据 减 覆盖栅格数据 • 相乘 ：基础栅格数据 乘 覆盖栅格数据 • 相除 ：基础栅格数据 除 覆盖栅格数据 • 最大值 ：最大值（基础栅格数据+覆盖栅格数据） • 最小值 ：最小值（基础栅格数据+覆盖栅格数据） • 平均值：基础栅格数据和覆盖栅格数据平均值 • 绝对差值：（基础栅格数据 减 覆盖栅格数据）的绝对值 • 使用基础栅格值：使用基础栅格数据值 • 使用覆盖栅格值：使用覆盖栅格数据值	默认为 使用覆盖栅格数据值
输出文件	用于指定嵌入处理后生成的栅格文件存储位置。	详细参考栅格通用输出

操作步骤

1. 启动工具 打开【栅格基础工具】工具箱 → 导航至【栅格数据】 > 【创建栅格】→ 双击启动【嵌入】工具窗格。

2. 设置输入图层

   • 【基础栅格文件】：选择作为背景的基准栅格。
   • 【覆盖栅格文件】：点击添加按钮，选择要嵌入的局部图层。

3. 配置嵌入参数

   • 选择**【嵌入方法】**：
     • 使用覆盖栅格值：使用覆盖栅格数据值

4. 配置输出属性

   • 栅格的属性会继承自【基础栅格文件】，该工具不提供栅格属性设置。
   • 设置【输出文件】路径及名称（如 inlay_result.tif）。

5. 执行任务

   • 点击窗口底部的【执行】按钮。
   • 任务完成后，系统将生成一张融合了局部更新信息的完整栅格图。

注意事项

• 主次关系：主文件决定了结果的最终范围。如果副文件超出了主文件的地理范围，超出部分将被舍弃。
• 坐标系自动转换：XinGEO 引擎会自动将副文件投影至主文件的坐标系，但为了性能最优，建议预先统一坐标系。
• 像素对齐：工具会自动重采样副文件以匹配主文件的分辨率。
• 空值处理：如果副文件中存在 NoData，主文件对应位置的原有像素将被保留，不会被空值覆盖。
