矢量裁剪栅格

用途

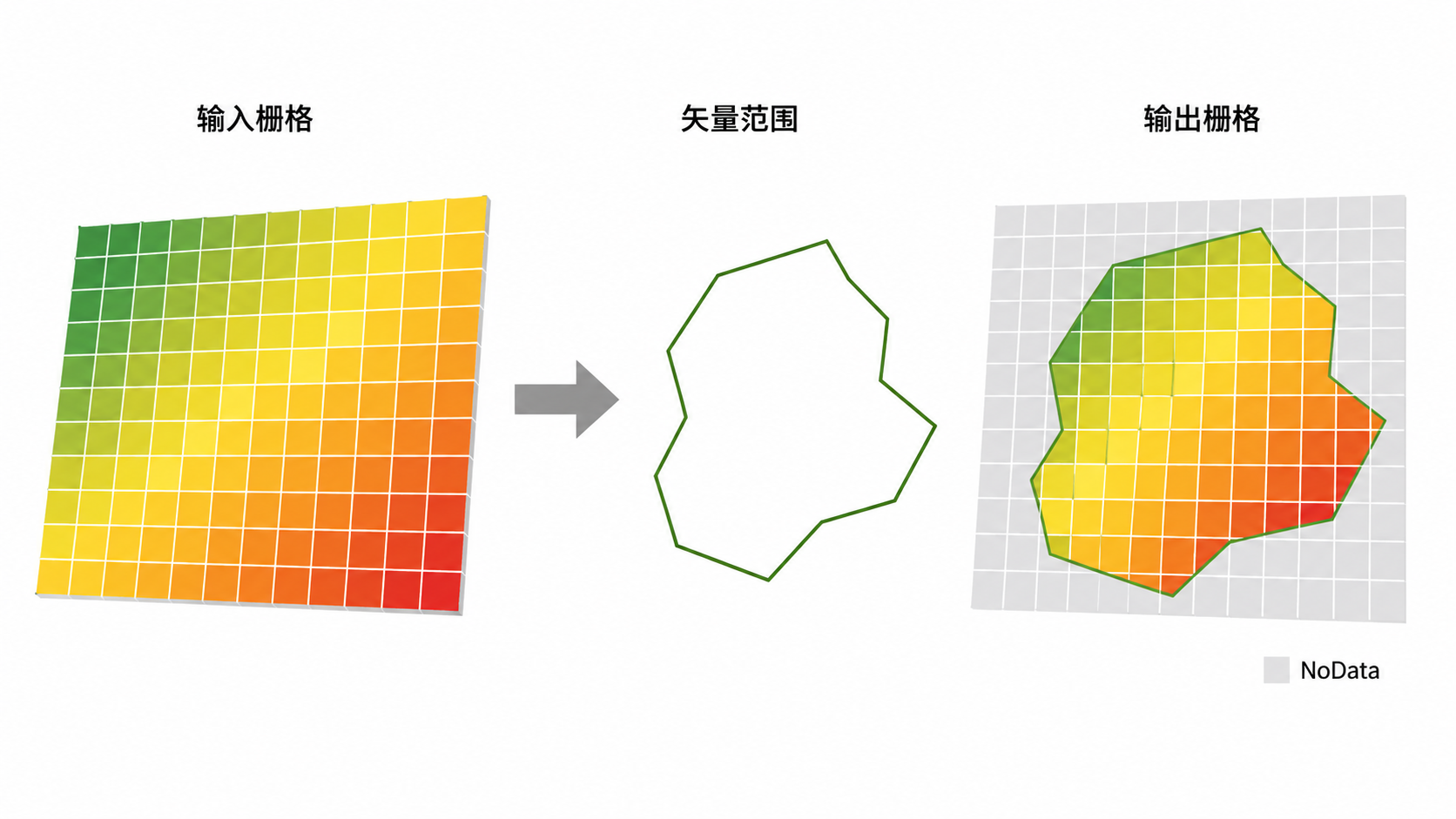

使用矢量几何（点、线、面）对栅格数据进行裁剪，保留几何范围内的像元值，范围外设置为 NoData。该工具是提取特定研究区域、按行政区划分割数据的基础工具。

应用场景

1. 区域提取：从大范围栅格数据（如全国 DEM）中提取特定省份或县域的数据。
2. 掩膜处理：使用保护区边界作为掩膜，提取范围内的植被指数、土地利用等数据。
3. 数据降采样与对齐：在裁剪的同时，使结果对齐到特定的几何边界，便于后续空间分析。

参数说明

数名称	参数描述	补充说明
输入栅格文件	需要被裁剪的栅格数据集，支持 .tif、.dem、.img 等常见格式。	可以是单或者多波段栅格
输入矢量文件	用于裁剪的矢量文件，支持 .shp、.geojson、.pgv、.gpv 等格式。	矢量文件
裁剪到四至范围	勾选：裁剪到矢量几何的外接矩形范围（四至）。 不勾选：精确按照矢量几何形状（如圆形、多边形）进行裁剪，几何外、四至内的区域填充为 NoData。
对齐到几何边界	勾选：调整输出栅格的列数和行数，使其像素网格与指定的裁剪范围完全匹配。 不勾选：维护与输入栅格相同的像元对齐方式。
包含所有触及像素	勾选（all_touched）：只要像元的任意部分触及几何边界，即视为在范围内。 不勾选：仅当像元中心点在几何范围内时才保留。	为边界处像元计算范围
输出文件	用于指定输出栅格数据的存储位置、文件名称、数据格式、数据类型、NoData值	详见栅格通用输出

操作步骤

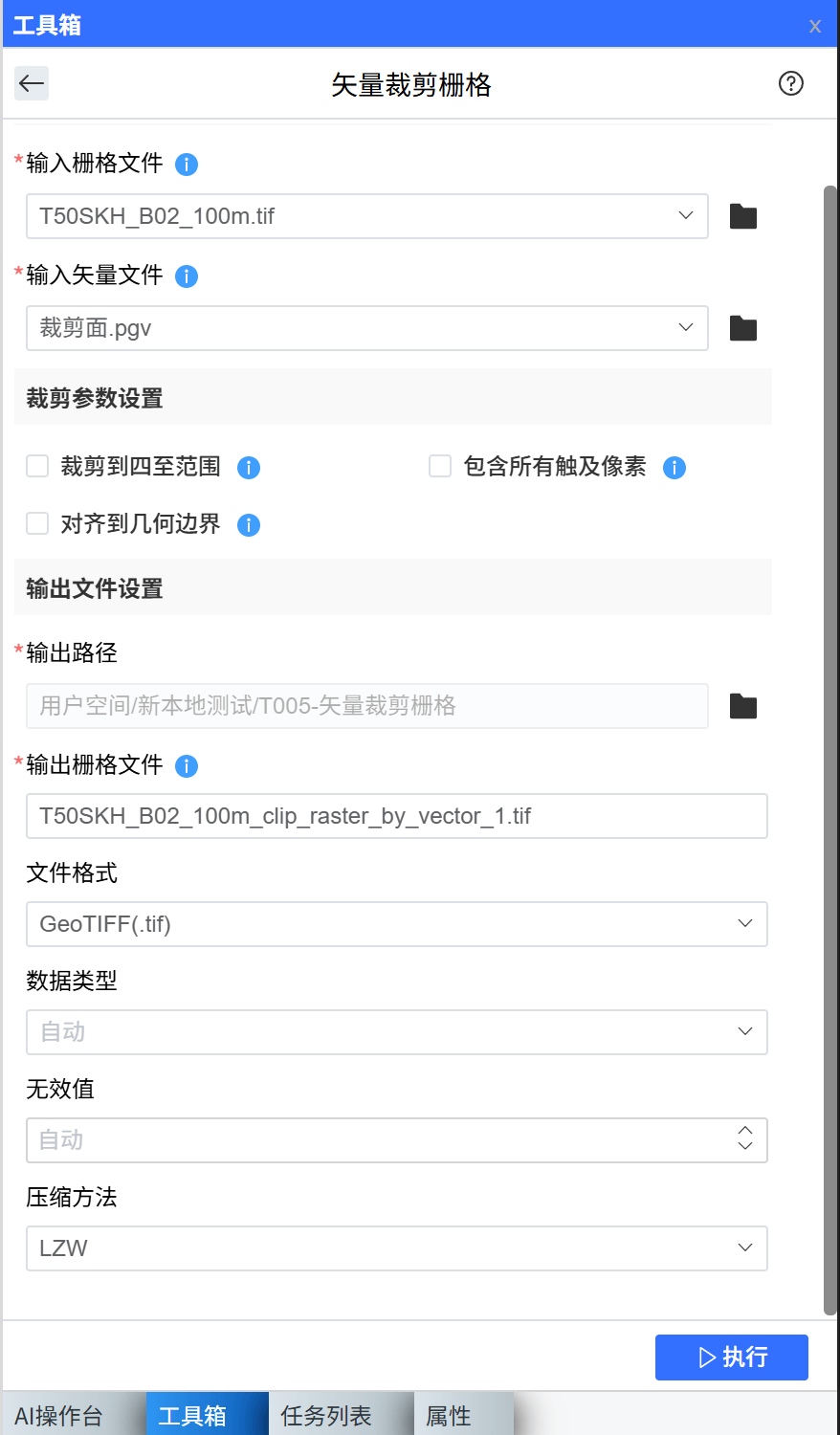

1. 启动工具：打开【栅格基础工具】工具箱 → 导航至【栅格处理】 → 启动【矢量裁剪栅格】工具窗格。
2. 设置输入：在“输入文件设置”中，选择需要处理的输入栅格文件，并指定用于裁剪的输入矢量文件。
3. 配置参数：在“裁剪参数设置”中，根据需求配置逻辑：
   • 若需精确匹配行政边界，请不要勾选“裁剪到四至范围”。
   • 若处理高分辨率影像且希望包含边界像素，请勾选“包含所有触及像素”。
   • 若需输出结果与特定网格对齐，请勾选“对齐到几何边界”。
4. 配置输出：在“输出文件设置”中，设置输出栅格文件的存储路径和名称。
5. 执行生成：点击运行并查看结果。

裁剪选项示例

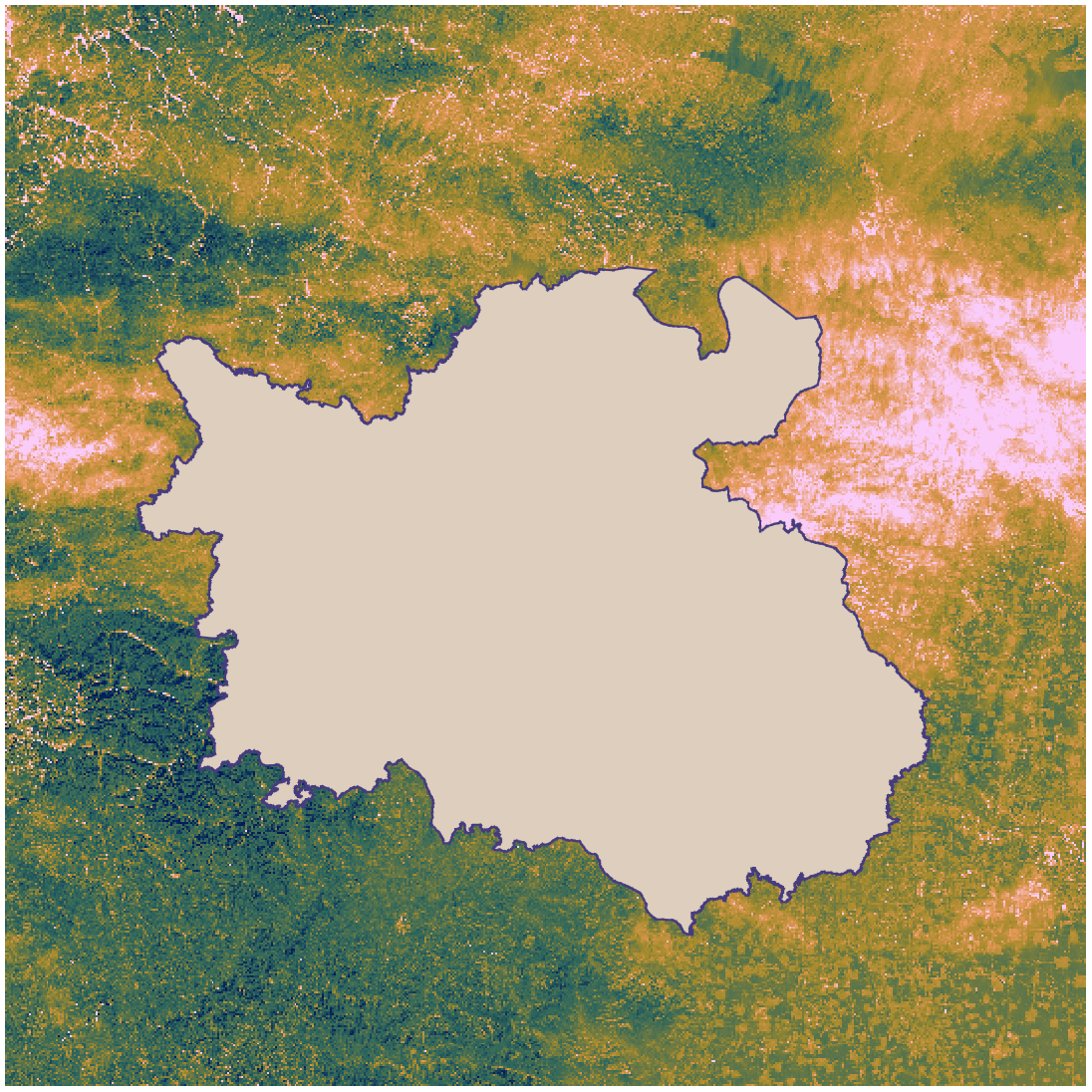

原始数据，包括一个栅格数据和一个多边形矢量。

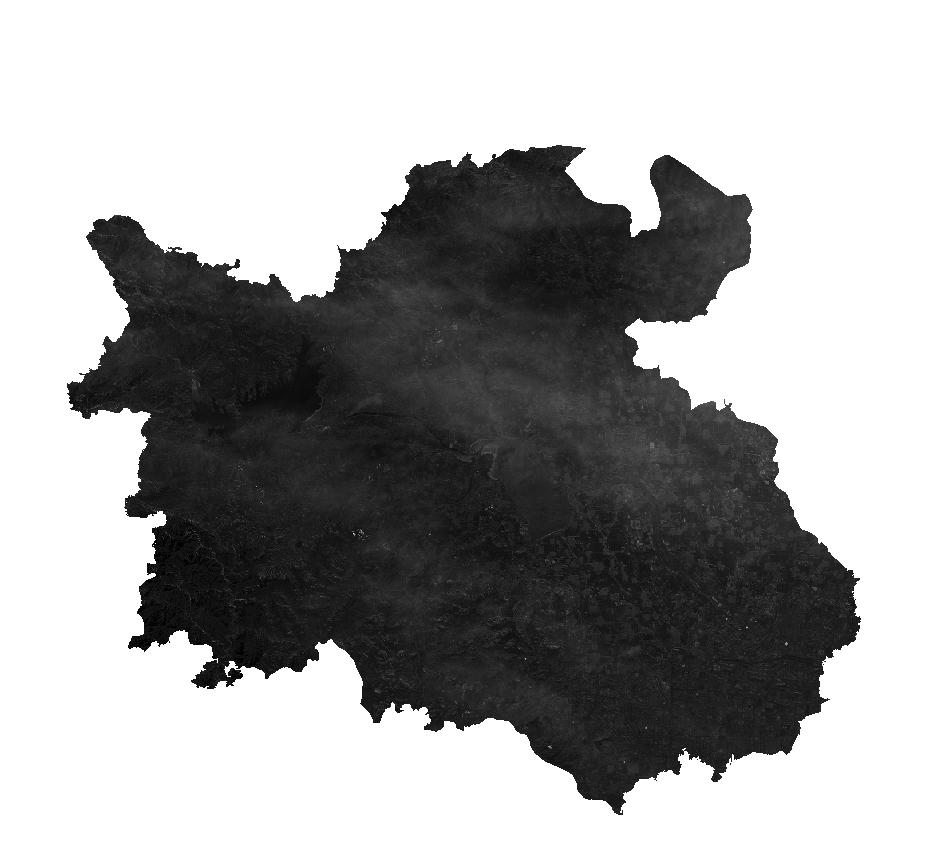

默认选项，裁剪到多边形范围

黑色部分为裁剪后的栅格数据。

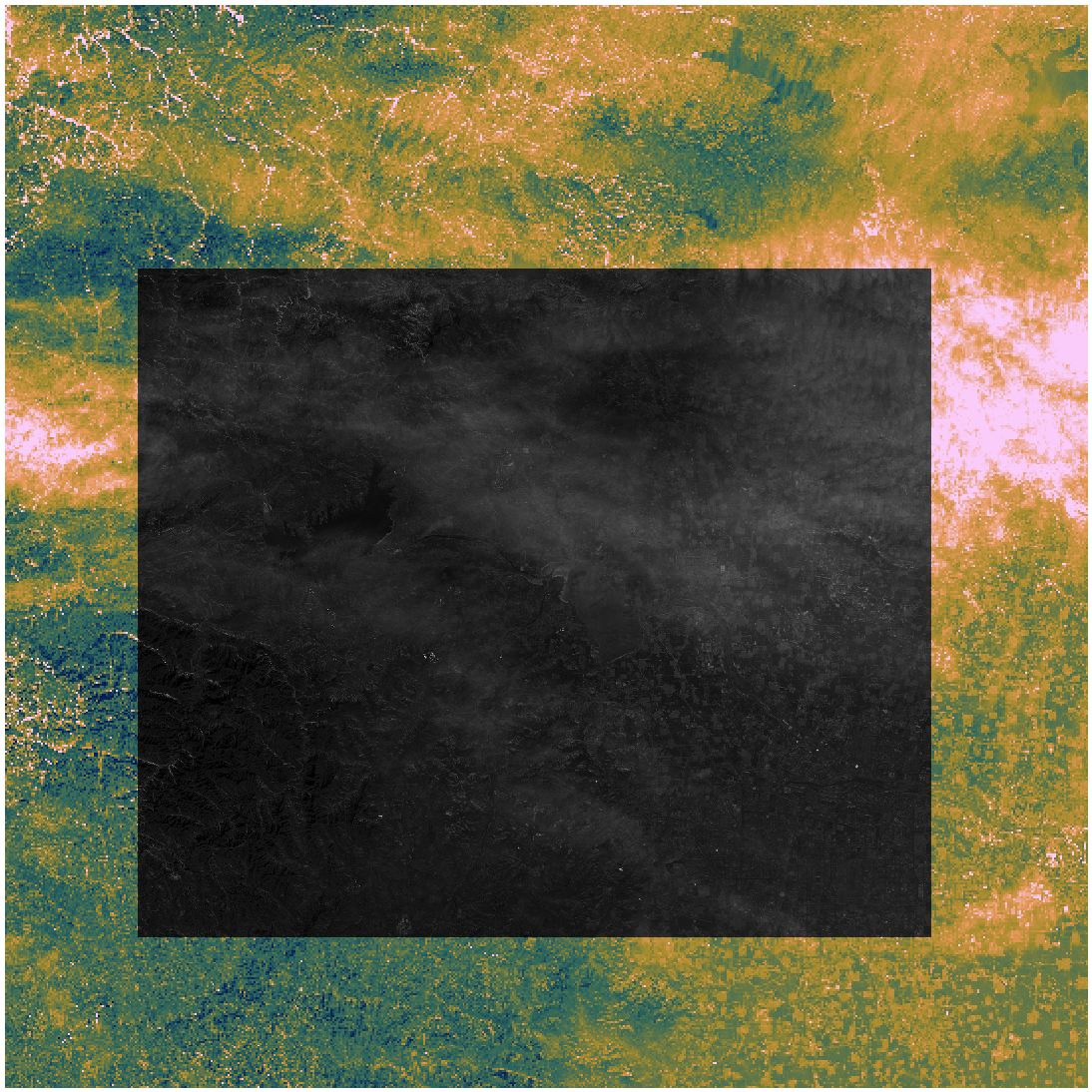

裁剪到四至范围

黑色部分为裁剪后的栅格数据，蓝黄绿渐变为原始栅格数据。

对齐到几何边界

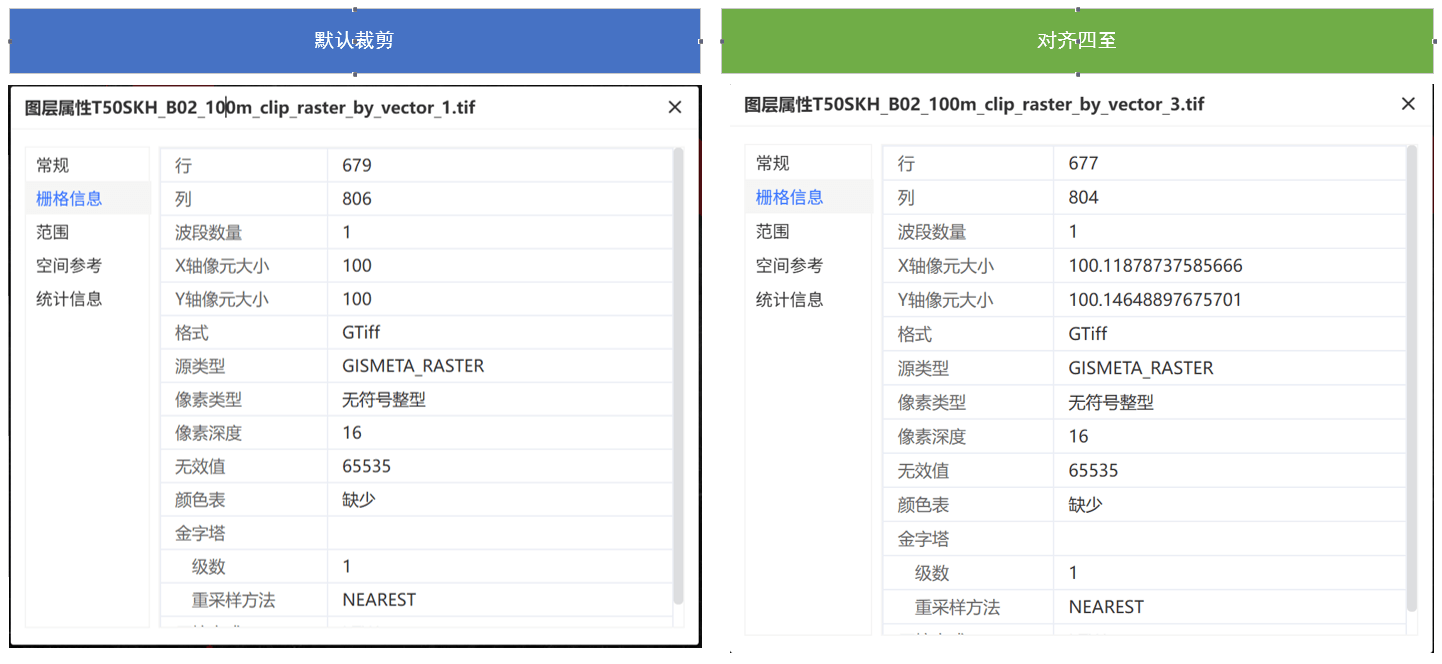

对齐到几何边界是指对齐到多边形要素的范围，此时，会稍微调整像元大小进行适应，在右侧图的属性中可以看出，原始像元值从100变为100.11878。

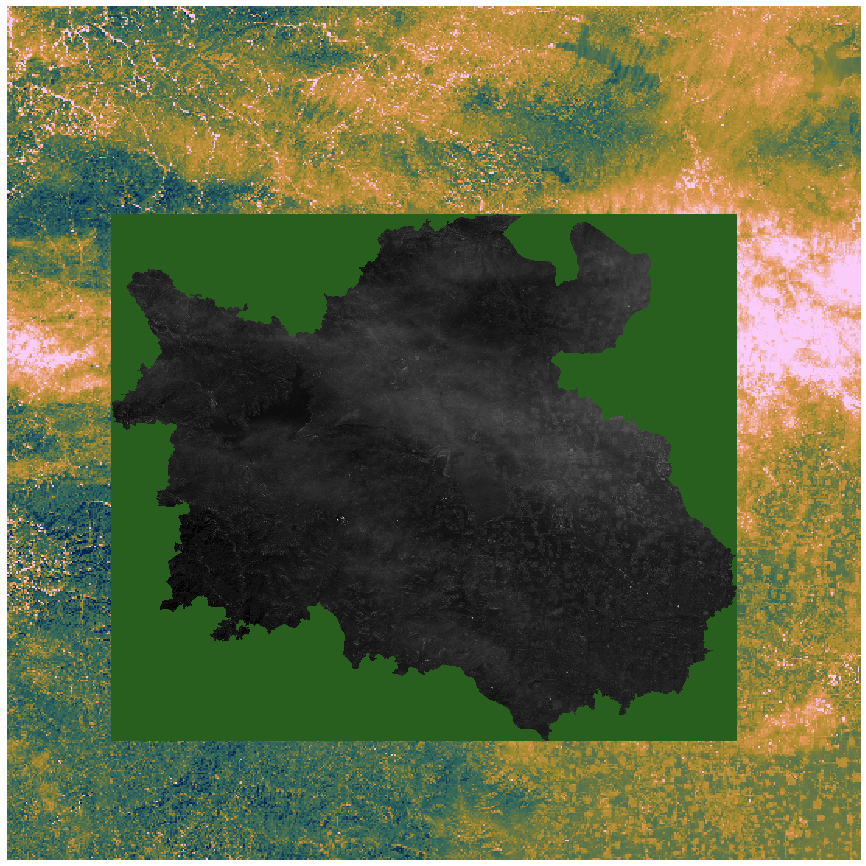

下图黑色部分是裁剪后的栅格数据，绿色为裁剪后栅格数据的无效值。

注意事项

• 坐标系自动转换：若矢量与栅格坐标系不一致，工具会自动将矢量几何转换至栅格坐标系下进行裁剪。
• NoData 处理：裁剪区域外的像元将被赋予输入栅格定义的 NoData 值；若输入未定义，则通常使用该数据类型的默认无效值。
• 重采样影响：开启“对齐到几何边界”时，可能会涉及像元重采样，默认重采样方法为最近邻，。
