按掩膜提取
功能概述
使用栅格掩膜提取数据。

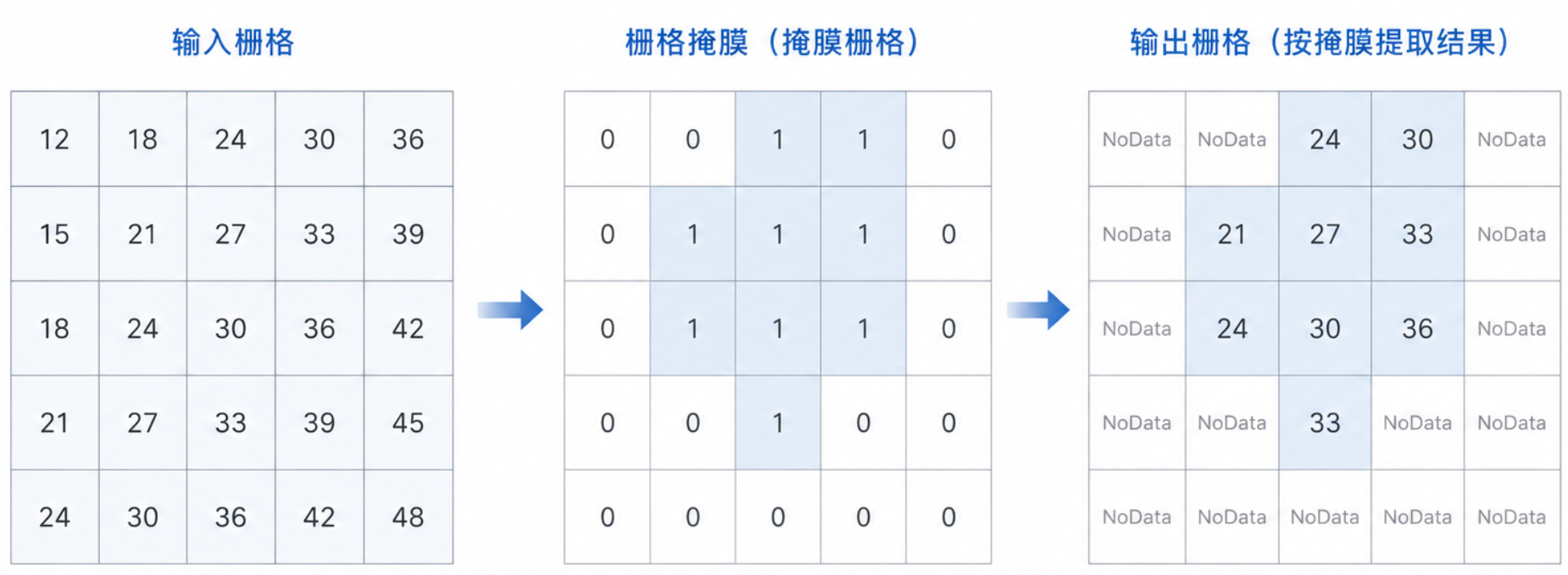

原理简介
该工具按照源码中的参数定义读取输入数据，执行对应的 GIS 运算逻辑，并把结果写出为新的数据集。
适用场景
- 在需要执行【按掩膜提取】时快速生成标准化结果。
- 作为更长 GIS 处理链中的中间步骤，衔接后续分析。
- 在批量处理、重复执行或标准化交付场景中提升效率。
参数介绍
| 参数名称 | 参数描述 | 补充说明 |
|---|---|---|
| 输入栅格文件 | 需要提取数据的栅格文件 | 必填 |
| 掩膜栅格文件 | 用于提取数据的掩膜栅格文件 | 必填 |
| 反转掩膜 | True: 提取掩膜为False的区域；False: 提取掩膜为True的区域 | 可选；默认值：False |
| 输出栅格文件 | 掩膜提取后的栅格文件 | 必填 |
操作步骤
- 启动工具：打开【计算工具箱】工具箱 → 导航至【空间分析工具】 > 【提取分析】 → 启动【按掩膜提取】工具窗格。
- 准备输入：按数据类型选择【输入栅格文件】、【掩膜栅格文件】，确认输入数据完整且可正常读取。
- 设置核心参数：根据业务目标配置【反转掩膜】，必要时结合单位、阈值、统计方法或插值方式进行调整。
- 设置输出：指定【输出栅格文件】，并确认输出路径、格式和命名规则满足后续使用需求。
- 运行并检查结果：点击【运行】执行任务，完成后检查结果数据的范围、数值分布、字段结构或空间位置是否符合预期。
注意事项
- 涉及多幅栅格联合计算时，优先确认坐标系、分辨率、范围和网格对齐方式一致。
