填洼
功能概述
基于【输入DEM栅格文件】计算填洼，并输出对应的地形分析结果。

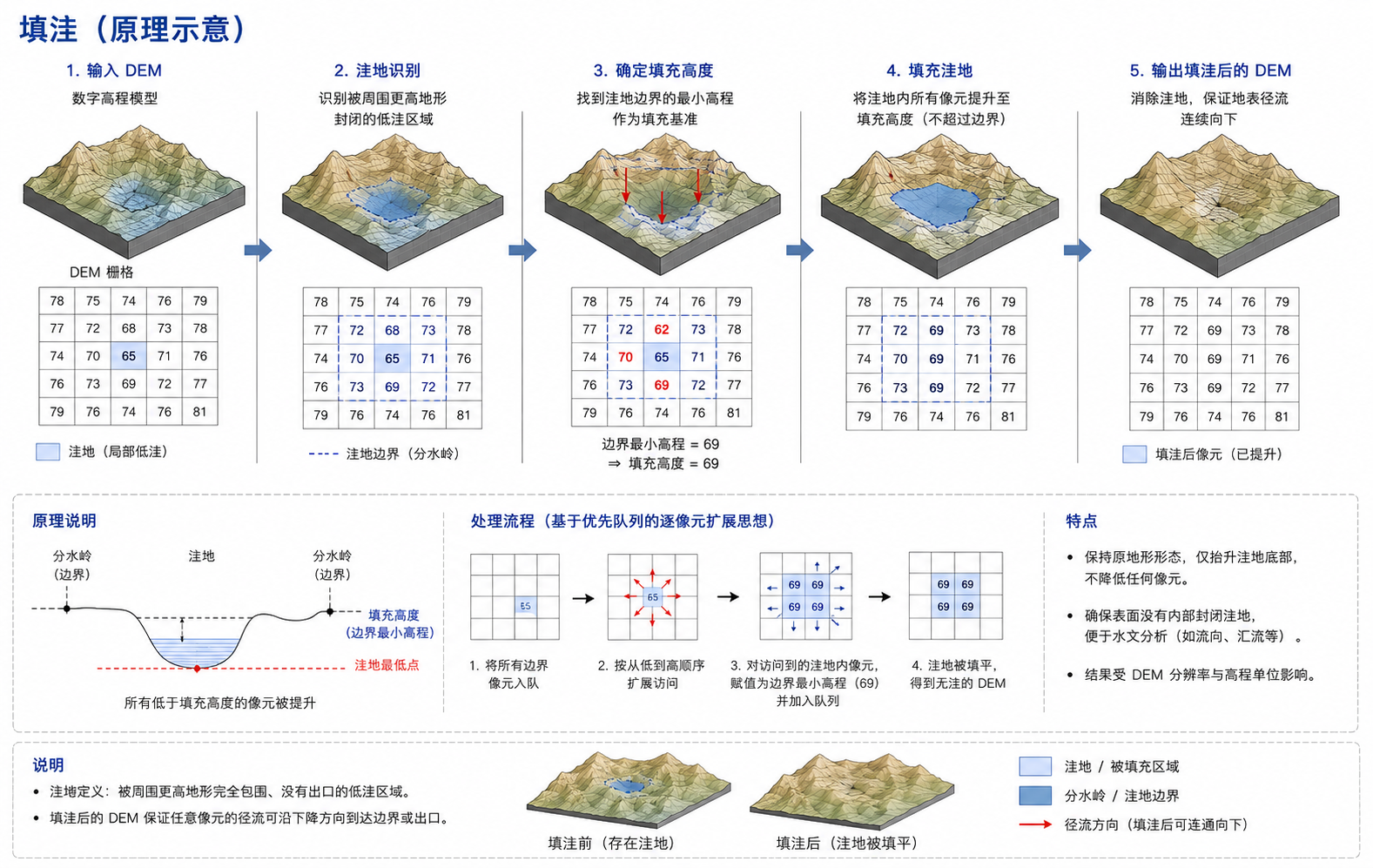

原理简介
该工具基于数字高程模型（DEM）逐像元分析地表形态特征。DEM 的坐标系、分辨率和高程单位会直接影响结果解释，因此在分析前应确认水平单位与垂直单位是否一致。
适用场景
- 开展坡面朝向、太阳辐射、汇流方向等地形分析前的基础预处理。
- 用于滑坡敏感性、生态适宜性和地貌分区等地表形态研究。
- 为水文分析、土壤侵蚀分析和工程选址提供地形因子输入。
参数介绍
| 参数名称 | 参数描述 | 补充说明 |
|---|---|---|
| 输入DEM栅格文件 | 输入的数字高程模型(DEM)栅格文件 | 必填 |
| 施加epsilon梯度 | 是否对所有平坦区域施加epsilon梯度 | 可选；默认值：False |
| 拓扑指示器 | 用于洼地填充的流向算法 | 必填；默认值：D8；可选值：8方向流向算法（D8）；4方向流向算法（D4） |
| 输出填充后DEM文件 | 填充洼地后的数字高程模型(DEM)栅格文件 | 必填 |
操作步骤
- 启动工具：打开【计算工具箱】工具箱 → 导航至【专题分析】 > 【水文分析】 → 启动【填洼】工具窗格。
- 准备输入：按数据类型选择【输入DEM栅格文件】，确认输入数据完整且可正常读取。
- 设置核心参数：根据业务目标配置【施加epsilon梯度】、【拓扑指示器】，必要时结合单位、阈值、统计方法或插值方式进行调整。
- 设置输出：指定【输出填充后DEM文件】，并确认输出路径、格式和命名规则满足后续使用需求。
- 运行并检查结果：点击【运行】执行任务，完成后检查结果数据的范围、数值分布、字段结构或空间位置是否符合预期。
注意事项
- 涉及多幅栅格联合计算时，优先确认坐标系、分辨率、范围和网格对齐方式一致。
- DEM 中的空洞、噪声和异常高程会直接影响坡度、坡向、曲率等地形因子结果。
