栅格转面
功能概述
用于将栅格数据（Raster）转换为面要素（Polygon Feature），即将具有相同值的栅格像元合并成多边形，适用于分类数据（如土地利用、植被类型）的矢量化

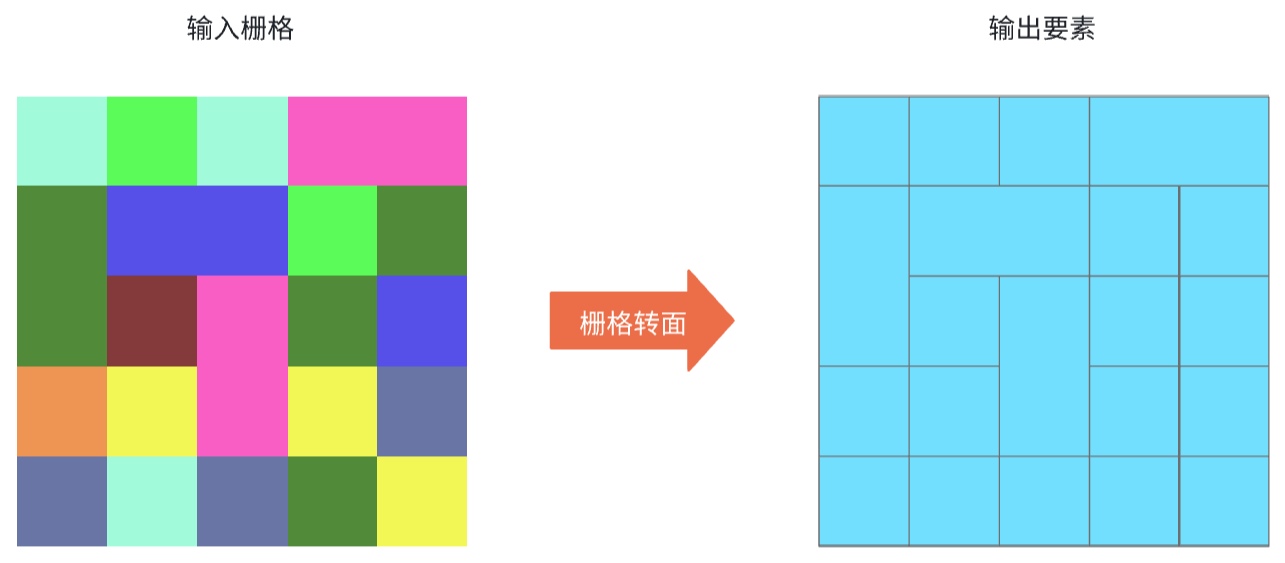

原理示意图
应用场景
土地利用/土地覆盖（LULC）矢量化：如将Globeland30、ESA CCI等分类数据转为矢量面。
遥感分类结果提取：如从监督分类结果中提取森林、农田、城市等区域。
水文分析：将流向栅格（Flow Direction）转换为流域边界。
行政区划矢量化：将栅格格式的行政区数据（如人口密度分区）转为矢量面。
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入栅格文件 | 需要被转换为面要素的栅格 | 栅格 |
| 存储栅格值字段 | 转换后的栅格像元值 | |
| 是否使用8联通性 | 对栅格数据进行矢量化时，判断哪些像元应该被归为同一多边形的连接规则 4联通性(4-connected)：只考虑上下左右4个直接相邻的像元 8联通性(8-connected)：除了上下左右，还包含4个对角线方向的相邻像元 | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
数据量控制：高分辨率栅格（如1m分辨率）转换后可能生成大量小面，影响性能。
边界平滑影响精度：简化会降低几何精度，适用于概化分析，但不适合精确制图。
分类数据适用性：最适合整型栅格（如土地利用分类），浮点型栅格（如DEM）转换后可能生成过多碎片面。
拓扑错误检查：转换后可能出现重叠或缝隙，建议使用 拓扑检查工具进行修复。
操作步骤

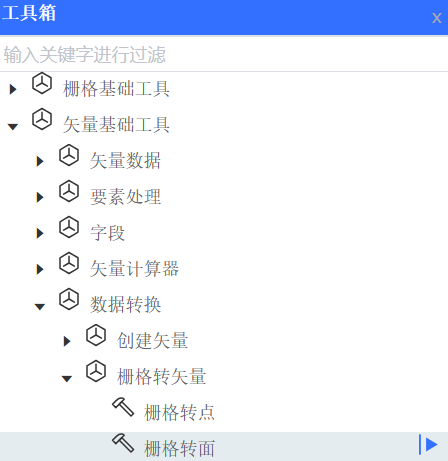

步骤 1：启动工具
打开工具箱→导航至【矢量基础工具】 > 【数据转换】 > 【栅格转矢量】 → 双击启动【栅格转面】工具窗格
步骤 2：设置参数
-

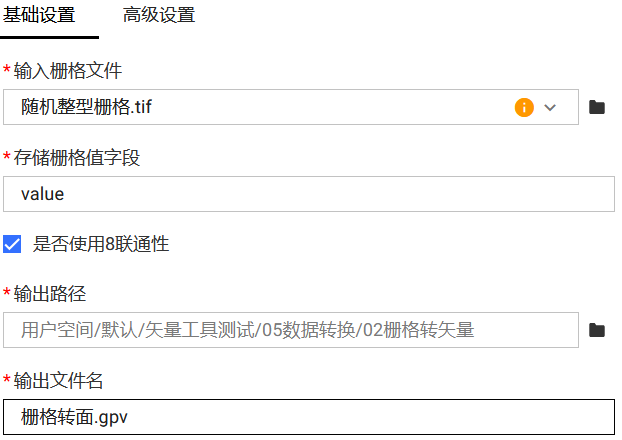

基础参数配置
在基础设置界面中，栅格转面工具默认使用8连通性来进行矢量化
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项

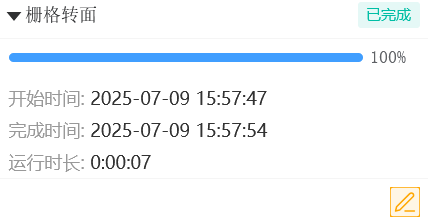

步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
