裁剪

功能概述


裁剪工具用于对输入的空间要素数据(点、线、面)进行空间限制操作。通过指定裁剪要素图层,对输入要素进行空间截取,仅保留其与裁剪要素空间范围重叠的部分

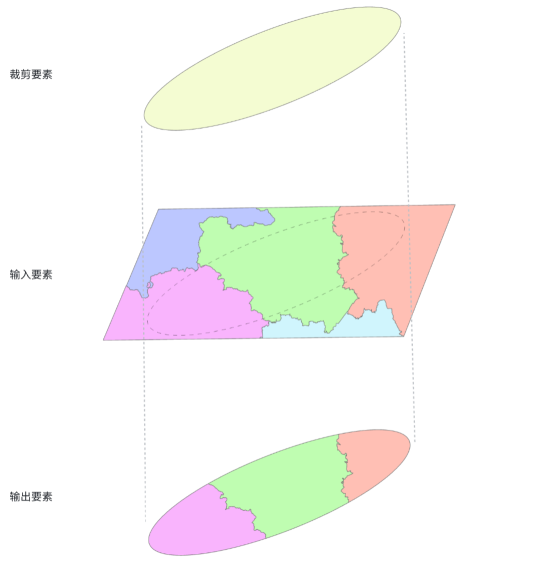

原理示意图


原理示意图

图中显示了输入要素与裁剪要素的空间关系。工具执行后,仅保留输入要素中位于裁剪要素范围内的部分

应用场景


区域数据提取:使用省级行政边界裁剪全国性道路或土地利用图层,提取本地研究范围内数据

专题研究准备:在城市规划或环境影响评价中,使用项目规划边界裁剪各类基础数据

数据空间一致化:处理多源数据时,统一其空间范围以保证叠加分析的准确性

地图输出与制图优化:在地图制图中,提取目标区域数据以提升图面整洁度与效率

参数说明


基础设置(必填)

参数名称参数描述数据类型
输入要素需要被裁剪的要素点、多点、线、多线、面、多面
裁剪要素裁剪输入要素的要素点、多点、线、多线、面、多面
输出路径输出结果文件的存储路径文件夹路径
输出文件名输出矢量文件的文件名文本(不含扩展名)

高级设置(选填)

参数名称参数描述
文件格式指定输出的文件格式,默认为GPKG VectorData (.gpv) ,也支持PostGIS VectorData(.pgv)、
ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson)
和AutoCAD DXF(.dxf)等格式
输出指定字段启用后可手动配置输出字段,若不启用则保留原始字段结构
重投影启用后可设置输出文件的空间参考系,否则使用输入要素的坐标系

注意事项


数据类型匹配关系

  • 输入要素为 时,裁剪要素也必须为

  • 输入要素为 线 时,裁剪要素可以是 线或面;当用线裁剪线时,只会将重合的线输出

  • 输入要素为 时,裁剪要素可以是 点、线或面;当用点裁剪点时,只会将重合的点输出;当用线裁剪点时,只会将与线重合的点输出

输出结果说明 无论输入和裁剪要素的几何类型为何,裁剪结果始终为两者的空间重叠部分。属性字段默认保留输入要素的信息,如启用“输出指定字段”,可自定义字段输出内容

投影坐标系统建议统一 为避免空间错位,建议输入要素与裁剪要素使用相同的投影坐标系;如不同,应在高级设置中启用重投影选项。

操作步骤


步骤 1:启动工具

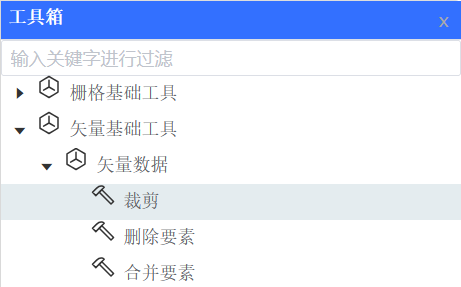

启动工具

打开工具箱→导航至【矢量基础工具】 > 【矢量数据】 → 双击启动【裁剪】工具窗格

步骤 2:设置参数

  1. 基础参数配置

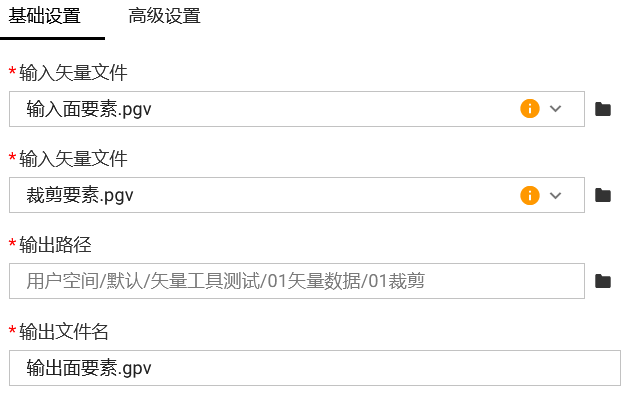

    基础设置

    在基础设置界面中,用户需按提示填写输入要素、裁剪要素、输出路径与输出文件名,所有参数为必填项

  2. 高级参数配置

    高级设置

    在高级设置界面中,用户可根据自己需求来进行相应的设置,包括输出的文件格式、指定输出字段以及重投影,参数为可选项

步骤 3:运行并监控任务状态

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态

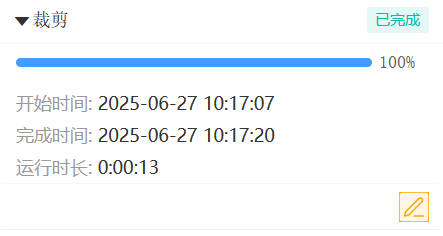

运行状态

如运行失败,工具将提供错误提示信息,用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
