矢量转栅格

功能概述

用于将点、线、面等矢量数据转换为像元值表示的栅格数据

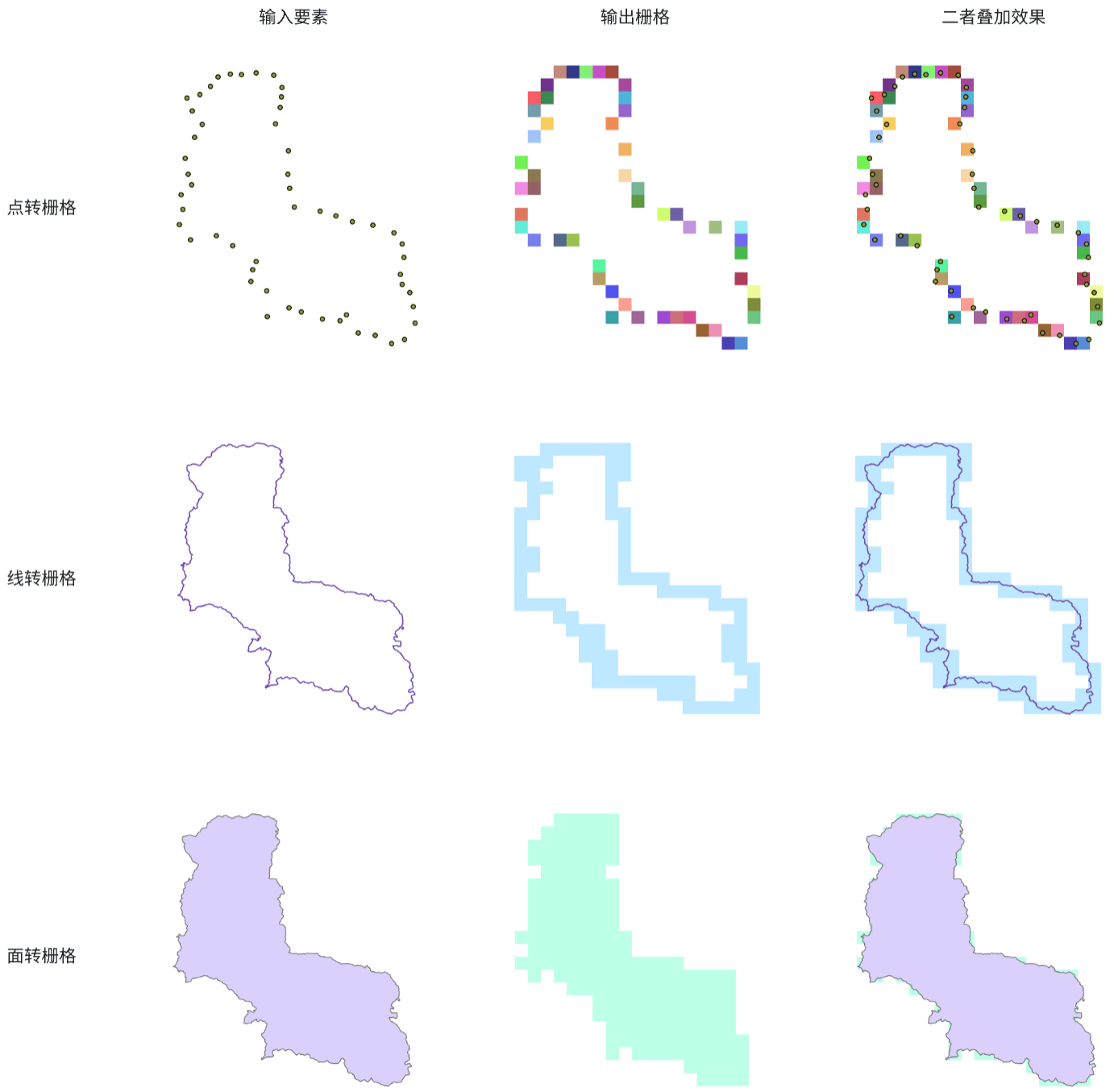

原理示意图

应用场景

点转栅格应用场景
- 环境监测领域
  - 气象数据可视化：将气象站点记录的温度、降水等观测数据转换为连续栅格表面
  - 空气质量监测：监测站点PM2.5数据栅格化
- 社会经济领域
  - 人口分布分析：人口统计点数据转为人口密度栅格
  - 设施服务范围：医院/学校等POI点生成服务覆盖表面
- 地质矿产领域
  - 矿点勘探数据：钻孔取样点数据转为矿藏分布概率图
线转栅格应用场景
- 交通规划领域
  - 道路网分析：矢量道路转为栅格用于通行成本计算
  - 轨道交通影响：地铁线路转为栅格缓冲分析
- 水文分析领域
  - 河网密度计算：河流矢量数据转为栅格计算单位面积河长
  - 洪水淹没模拟：河道中心线作为水文模型输入
- 能源电力领域
  - 管网风险分析：石油/天然气管道转为栅格进行泄漏风险评估
面转栅格应用场景
- 土地利用/覆被变化
  - 土地分类制图：将矢量土地分类图转为栅格格式
  - 变化检测分析：多期数据转换后做栅格计算
- 生态保护领域
  - 生境适宜性评价：保护区多边形转为栅格权重层
  - 生态红线管理：将生态保护红线矢量转为栅格约束条件
- 农业精准管理
  - 土壤类型制图：土壤多边形转为栅格用于产量预测
  - 农田管理分区：管理单元转为栅格指导精准施肥

参数说明

基础设置（必填）

参数名称	参数描述	数据类型
输入矢量文件	需转化为栅格的矢量文件	矢量
栅格值获取方式	设置获取栅格像元值的方式，分为两种：固定值：手动输入一个常量值值字段：使用矢量文件中的某一字段
设置固定值/选择字段	若选择固定值，则需输入一个常量值若选择值字段，则需从字段列表中选择一个字段
坐标系和大小获取方式	设置获取输出栅格坐标和大小的方式，分为三种：手动输入：选择坐标系并输入四至范围通过栅格数据获取：通过已有栅格数据来获取通过矢量数据获取：通过已有矢量数据来获取
坐标系、四至范围/输入栅格/输入矢量	若选择手动输入，则需要选择坐标系并输入四至范围若选择通过栅格数据获取，则需要输入栅格数据即可若选择通过矢量数据获取，则需要输入矢量数据即可
像元大小	设置栅格像元的大小
栅格大小	设置栅格的行列
反转计算（可选）	是否将几何要素覆盖的区域设置成空值，未覆盖的区域设置成某一常量值，默认不进行反转计算若勾选此项，则需要用户输入一个几何未覆盖区域值
输出路径	输出结果文件的存储路径	文件夹路径
输出文件名	输出矢量文件的文件名	文本（不含扩展名）

高级设置（选填）

参数名称	参数描述
文件格式	指定输出的文件格式，默认为GeoTIFF(.tif) ，也支持Arc/Info ASCII Grid(.grid)
数据类型	默认为Auto，支持Float32、Float64、Int8、Int16、Int32、UInt8、UInt16、UInt32、Byte
压缩格式	默认LZW，也支持LZMA、JPEG等压缩格式
设置无效值	设置栅格像元的无效值
重投影	设置坐标系并选择重采样方法重采样方法支持：最近邻、双线性、三次等
创建金字塔	设置栅格数据的分辨率层级，避免实时重采样，减少计算负担

注意事项

输入数据的预处理

几何检查
- 点数据：确保无重复点或无效坐标（如NaN值）。
- 线/面数据：修复拓扑错误（如自相交、悬挂线），避免栅格化时出现空洞或异常值。
- 属性字段：选择正确的字段作为栅格值（如分类编码、数值属性），字段类型需匹配（避免文本字段转数值栅格时丢失信息）。
坐标系统一
- 输入矢量和输出栅格的坐标系需一致，否则可能导致位置偏移。建议使用投影坐标系（尤其是面积/距离相关的分析）。

输出栅格参数设置

像元大小（Cell Size）
- 点数据：像元大小应小于点间最小距离，避免多个点落入同一像元（导致信息丢失）。
- 线/面数据：像元大小需能分辨最小特征（如狭窄河道或小多边形）。
输出范围（Extent）
- 默认与输入数据范围一致，但可自定义（需与像元大小匹配，避免边缘被截断）

像元值处理与NoData

NoData值设置
- 明确指定NoData值（如-9999），避免背景值被误读为有效数据。
- 线/面转栅格时，未被覆盖的像元默认赋NoData。
像元值类型
- 整数栅格（如分类数据）：选择整型输出（如土地利用类型）。
- 浮点栅格（如连续值）：选择浮点型（如温度、高程）。

操作步骤

步骤 1：启动工具

启动工具

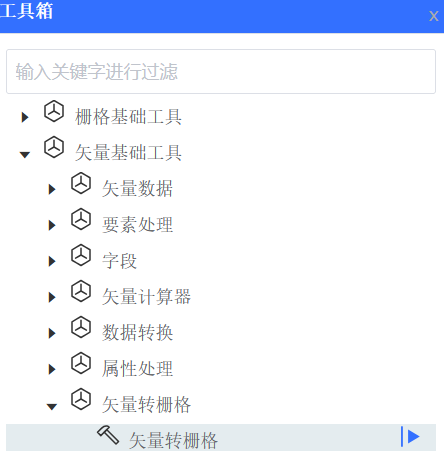

打开工具箱 → 导航至【矢量基础工具】 > 【矢量转栅格】 → 双击启动【矢量转栅格】工具窗格

步骤 2：设置参数

基础参数配置

首先，输入要转换为栅格的矢量文件

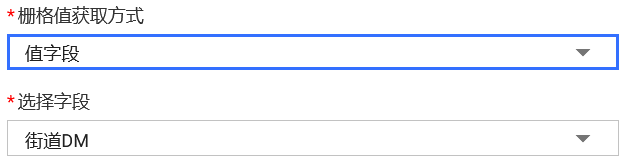

接下来要设置栅格值获取的方式，有以下两种

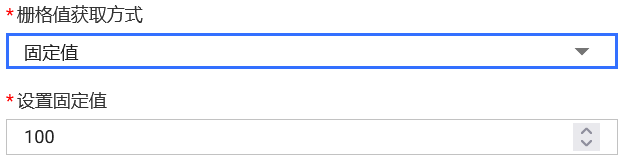

- 固定值：用户输入一个常量值
- 值字段：用户选择某一个字段
设置输出栅格坐标系和大小的获取方式，有以下三种

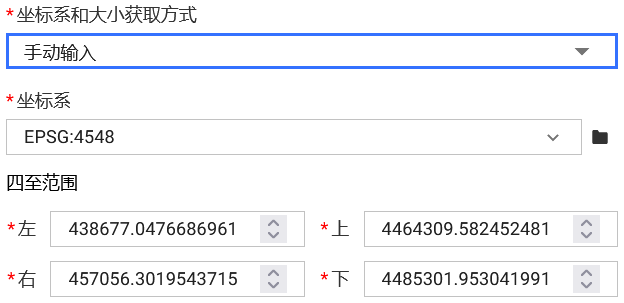

- 手动输入：用户必须选择相应坐标系并输入四至范围

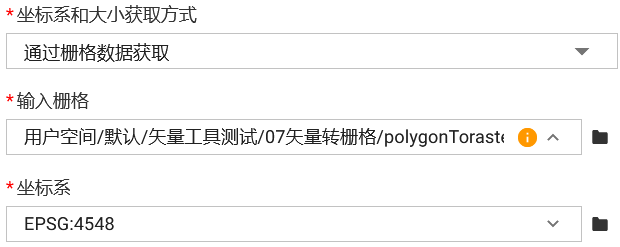

- 通过栅格数据获取：用户只需输入栅格数据即可自动获取其坐标和四至范围

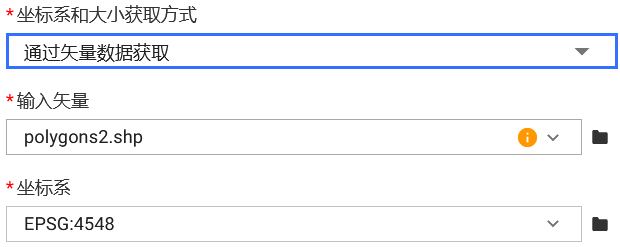

- 通过矢量数据获取：用户只需输入矢量数据即可自动获取其坐标和四至范围

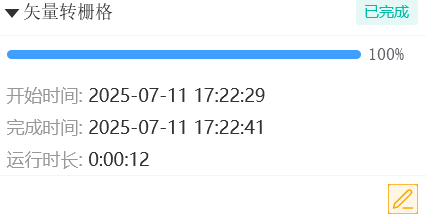

最后设置输出栅格的像元大小和行列，填写保存路径并运行即可
高级参数配置

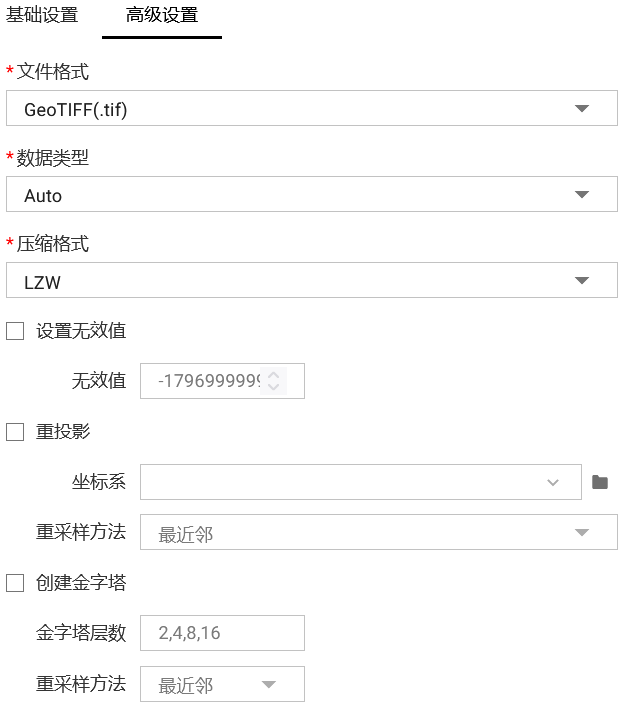

在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、数据类型、压缩格式、无效值、重投影以及金字塔的创建，参数为可选项
