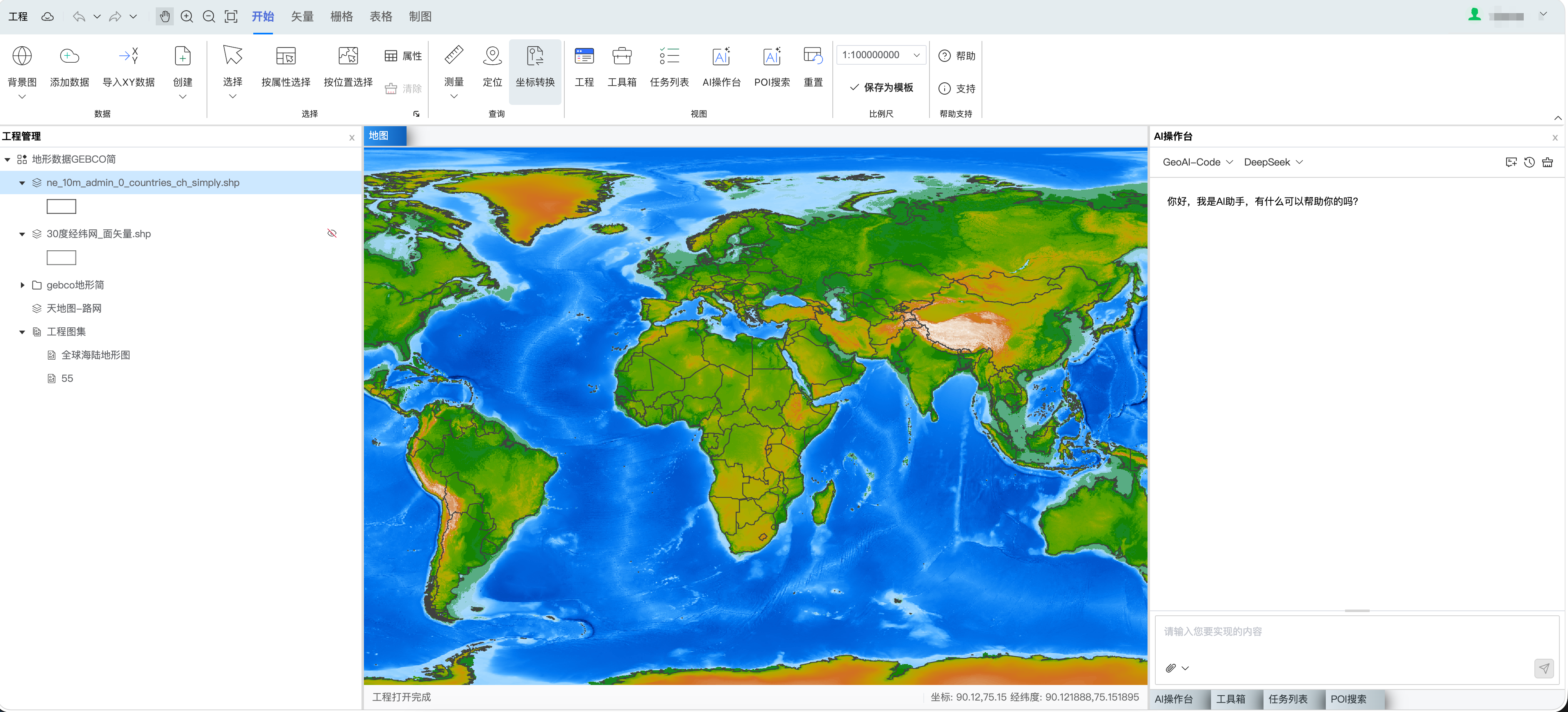

全球海陆地形分布图模板
什么是全球海陆一体化栅格地形模型GEBCO？
GEBCO（General Bathymetric Chart of the Oceans） 是由国际海道测量组织 (IHO) 与联合国教科文组织政府间海洋学委员会 (IOC) 联合主持的百年项目，目标是在 2030 年前完成全球海底高精度测绘（“Seabed 2030” 计划）。GEBCO 的核心产品是一套每年更新的 全球海陆一体化栅格地形模型（GEBCO Grid），免费向公众开放，用于科研、工程、制图与教育等广泛场景。GEBCO
最新版本一览
| 版本 | 发布时间 | 空间分辨率 | 数据量 | 亮点 |
|---|---|---|---|---|
| GEBCO_2025 Grid | 2025-06-06 | 15″（约 500 m） | 3.7 × 10⁹ 像元 | • 采用 SRTM15+ v2.7 作为陆地及 50° S–60° N 海域基底• 引入四大 Seabed 2030 区域中心最新多波束测深成果• 已有 27.3 % 海底达到现代测深标准 |
| GEBCO_2024 Grid | 2024-07-24 | 15″ | 同上 | 新增 4.34 × 10⁶ km² 数据；首次提供格陵兰和南极“冰下”版本 |
| GEBCO_2023 Grid | 2023-07-12 | 15″ | 同上 | 继续整合区域中心与众包测深（CSB）数据 |
数据组成
- 主栅格（Elevation Grid） 以米为单位，正值表示陆地高程，负值表示水深。
- TID Grid 每个栅格像元对应一个 Type Identifier，揭示其数据来源（多波束、单波束、卫星引导重构、插值等）。GEBCO
- 冰下版本 格陵兰与南极额外提供“冰盖下地形”栅格
下载与格式
| 方式 | 内容 | 格式 |
|---|---|---|
| 全球整幅 | 1 个 NetCDF / GeoTIFF / Esri ASCII | 单文件 ~ 7.5 GB |
| 8 块切片 | 90° × 90° 瓦片 | 单文件890MB，共8个文件。 |
| 在线裁剪 | 自定义范围下载 | GeoTIFF / NetCDF / ASCII |
| Web 服务 | WMS, WMTS, TileXYZ | 适合在线底图加载 |
一般我们采用GeoTIFF 格式，GEBCO_2024 Grid下载地址 。
许可、引用和DOI
-
免费：商业/学术不限。
-
要求：在成果中注明 “© GEBCO Year” 并附 DOI（如 GEBCO_2025：
10.5285/37c52e96-24ea-67ce-e063-7086abc05f29）。British Oceanographic Data Centre -
免责声明：GEBCO 不对由数据使用导致的任何损失负责。
-
每个年份的数据详细说明可以参考给出DOI信息。
使用数据

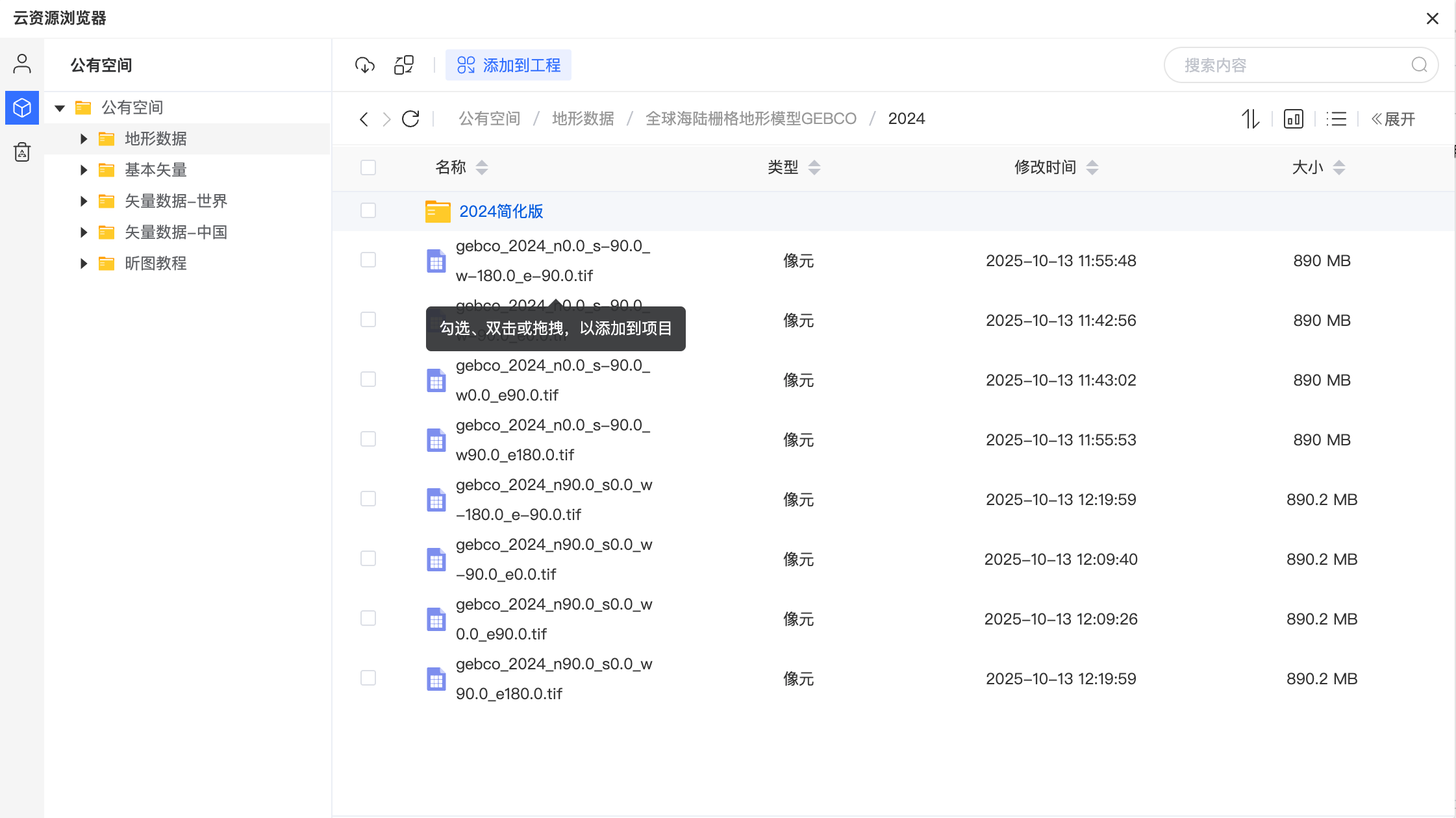

下载GeoTIFF格式后，将其上传到云资源管理器。或者直接使用公有空间预缓存的数据。
对于这个数据，可以采用全球标准地形填色。
| 区段 | 分级（m） | 颜色 RGB | 说明 |
|---|---|---|---|
| 超深海沟 | ≤ -8000 | 0 , 0 , 50 | 世界最深海沟，马里亚纳等 |
| 深海盆 | -8000 → -6000 | 0 , 40 , 130 | 深海平原—盆地 |
| 深海平原 | -6000 → -4000 | 0 , 80 , 200 | 深海平原—海岭坡脚 |
| 大洋斜坡 | -4000 → -2000 | 0 , 120 , 240 | 大陆坡 / 大洋中脊坡体 |
| 大陆架外缘 | -2000 → -200 | 70 , 170 , 255 | 浅海—陆坡过渡 |
| 大陆架 & 滩涂 | -200 → 0 | 172 , 220 , 255 | 近岸浅滩 / 三角洲 |
| 海岸线 / 低地 | 0 → 200 | 0 , 120 , 0 | 低海拔沿海平原、河口 |
| 低丘陵 | 200 → 1000 | 80 , 160 , 0 | 起伏丘陵、低山 |
| 中山地 | 1000 → 2000 | 172 , 172 , 0 | 高原边缘、农牧高地 |
| 高原 | 2000 → 3000 | 200 , 150 , 0 | 内陆高原、台地 |
| 低山脊 | 3000 → 4000 | 210 , 110 , 35 | 山地丘脊—岩壁裸露 |
| 高山 | 4000 → 5000 | 220 , 170 , 130 | 高寒山谷—冰雪始现 |
| 极高山 | 5000 → 6000 | 240 , 220 , 200 | 高海拔冰川区 |
| 雪线 | 6000 → 8848 | 250 , 250 , 250 | 终年积雪 / 冰帽 |
| 最高峰 | ≥ 8848 | 255 , 255 , 255 | 珠峰等极端高程 |
在XinGEO可以使用拉伸填色，也可以使用分级填色，此时可以使用山体阴影。
GEBCO简化模板
制作过程
通过将原始数据缩小10倍，制作一张全球海陆地形分布简图。

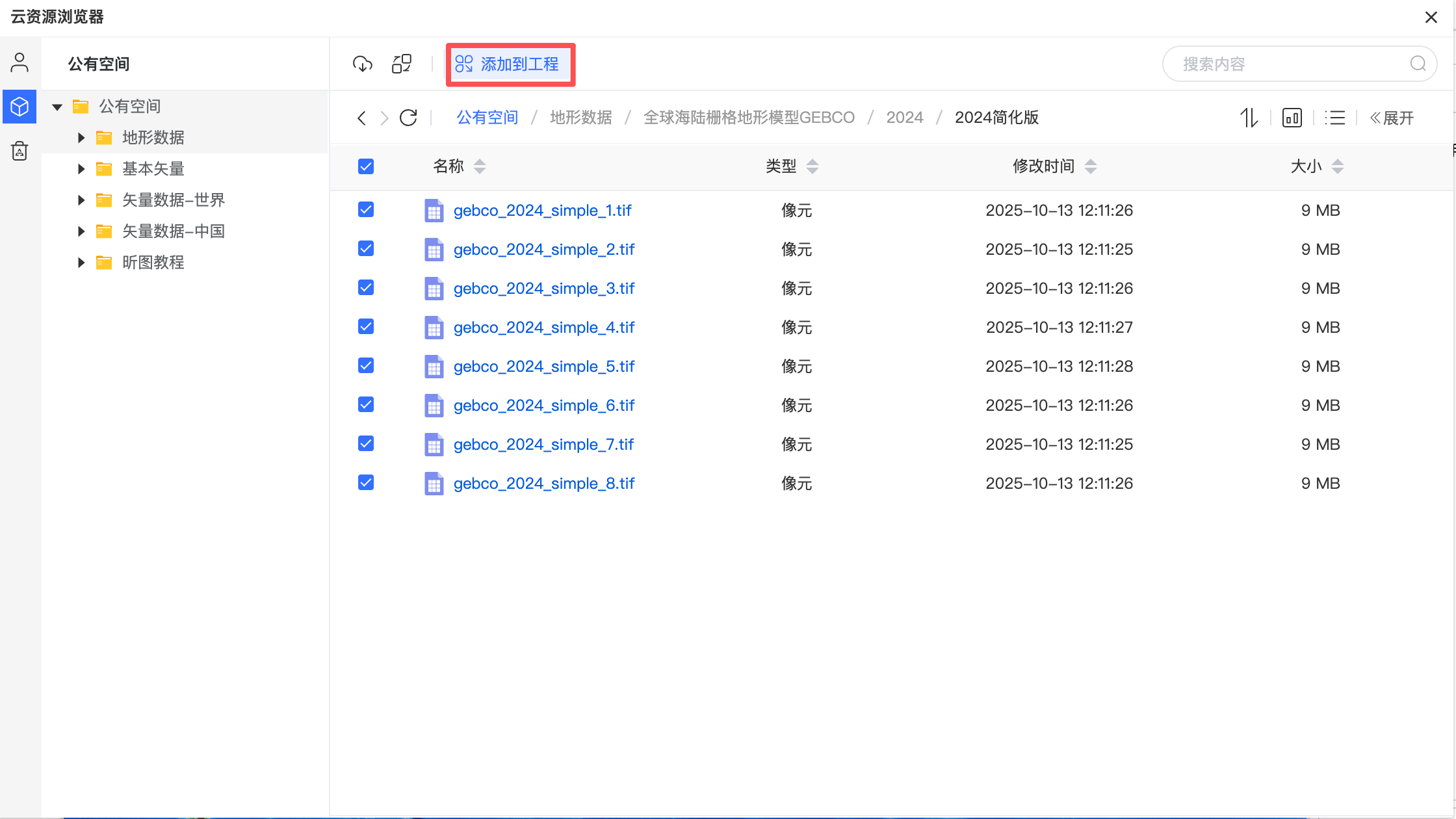

1、从公有空间加载全球海陆栅格地形模型GEBCO简化版数据，分辨率45'。
2、设置符号和样式
可以使用上述表中的全球海陆地形填色，可使用拉伸或者分级符号，这里使用的是拉伸颜色。

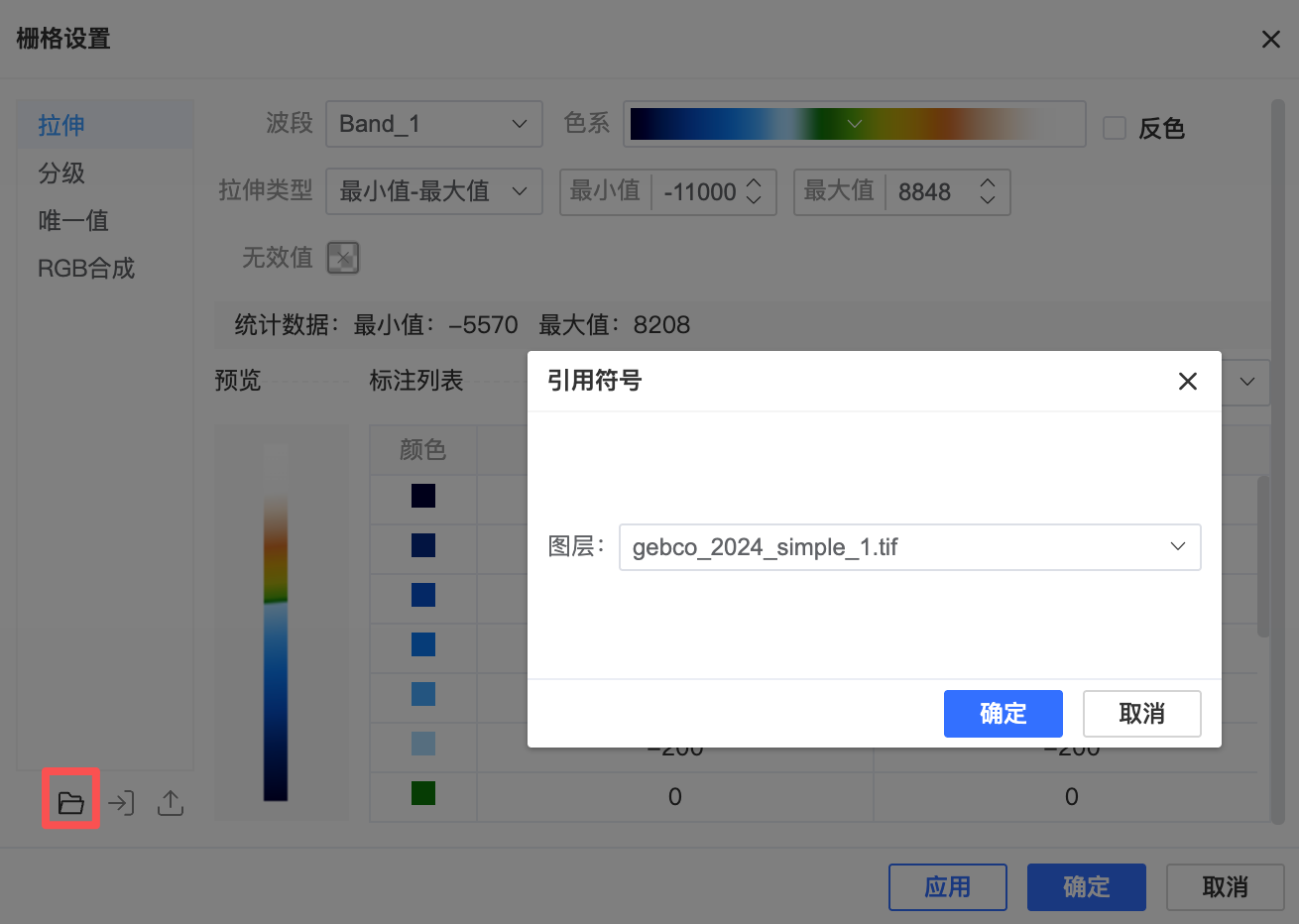

如果该项目为从模板-全球地形GEBCO建立，可以直接引用已有的符号设定。
3、可以加载全球国家分布-简化版
加载完成后：

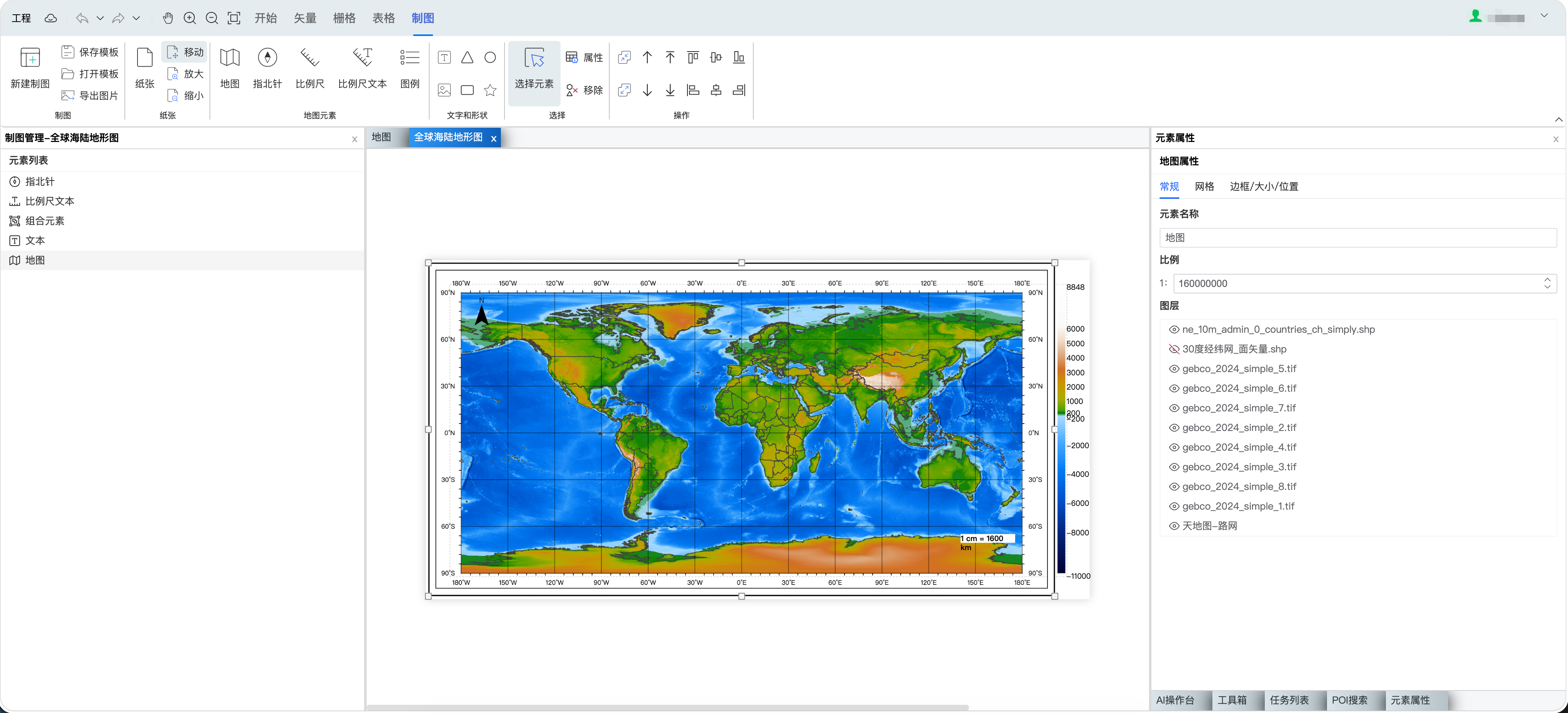

4、进入制图，添加指北针、比例尺、图例。
选中地图框，在地图属性中设置比例为1：150000000。

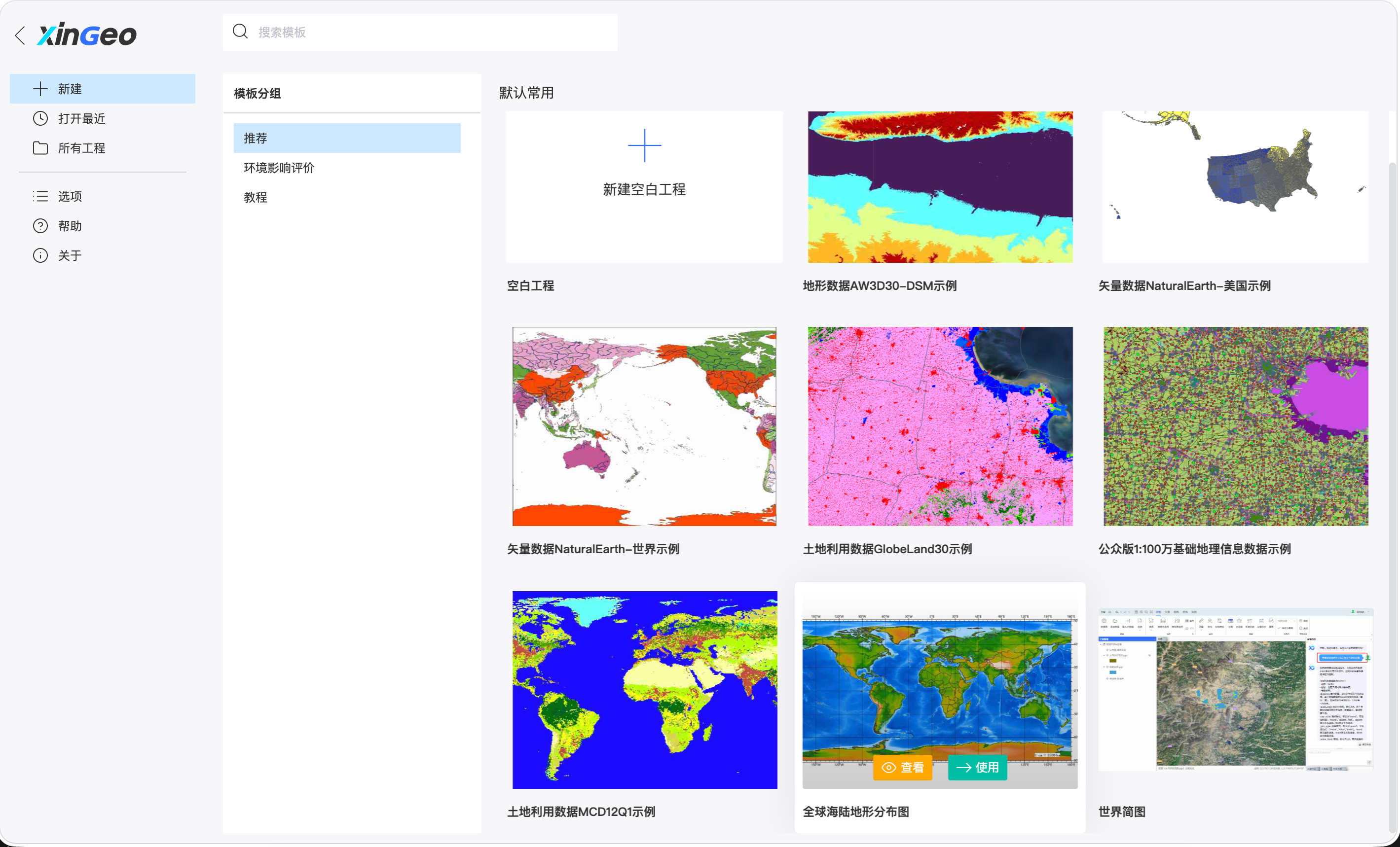

直接使用模板
从昕图-新建菜单中，直接复制该工程。
