XinGEO工程​

XinGEO 工程（Project）是软件中用于组织、管理和共享空间数据、地图制图、分析模型和相关资源的核心单位。通过 XinGEO 工程，用户可以在统一的工作环境中完成数据导入、制图、空间分析和成果输出等任务。

XinGEO 工程文件保存在云数据库中，用户登录后即可打开使用，工程用于保存：

  • 工程的元信息，包括工程名称、创建日期、创建人
  • 所有引用的数据源路径
  • 工程配置，包括投影坐标系、默认制图模板等
  • 资源索引，包括地图、图层、表格等
  • 工程工作目录，保存工程中生成的栅格数据和矢量数据

XinGEO 支持加载多种数据：

  • 矢量数据（Shapefile、PostGIS、GPKG）
  • 栅格数据（GeoTIFF）
  • 位图数据（JPG、PNG、GIF）
  • Web服务（WMS、WMTS、WFS）

XinGEO主界面​

启动XinGEO后，您将看到如图所示的主界面，主要包含以下几个区域：

XinGEO主界面

软件顶部采用类似 Office 和 ArcGIS Pro 的 Ribbon 样式，分为若干功能模块：

  • 开始：常用的基本操作，如添加数据、导入XY数据、选择、测量、坐标转换等。
  • 矢量：提供矢量编辑工程
  • 栅格：提供栅格编辑工程
  • 表格：提供表格编辑工程
  • 制图：制图功能
  • 工程管理：管理加载到工程中的地图图层和制图图集
  • 地图视图：地图的主显示区
  • 状态栏：显示当前操作的操作状态
  • 工具箱：GIS的工具箱，用来完成各种计算
  • AI操作台：集成人工智能助手，辅助您操作软件
  • 任务列表：显示当前计算任务的执行情况

XinGEO开始​

XinGEO开始是软件最常用的基础功能区，便于用户快速完成数据加载、选择、测量等常见操作。

XinGEO开始

图层​

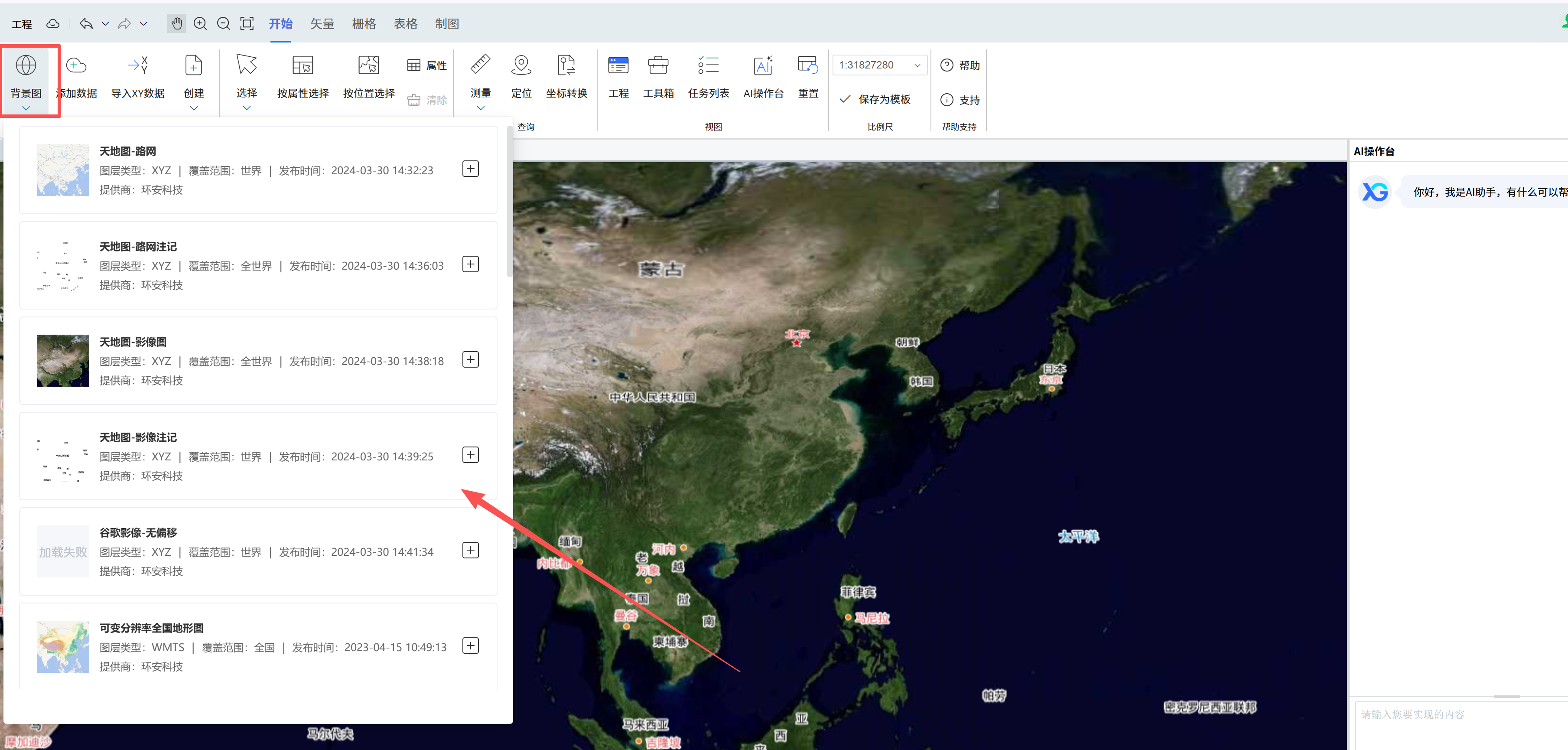

  • 背景图：设置地图底图，如天地图影像、天地图地图以及各种WMS、WMTS发布的图层。

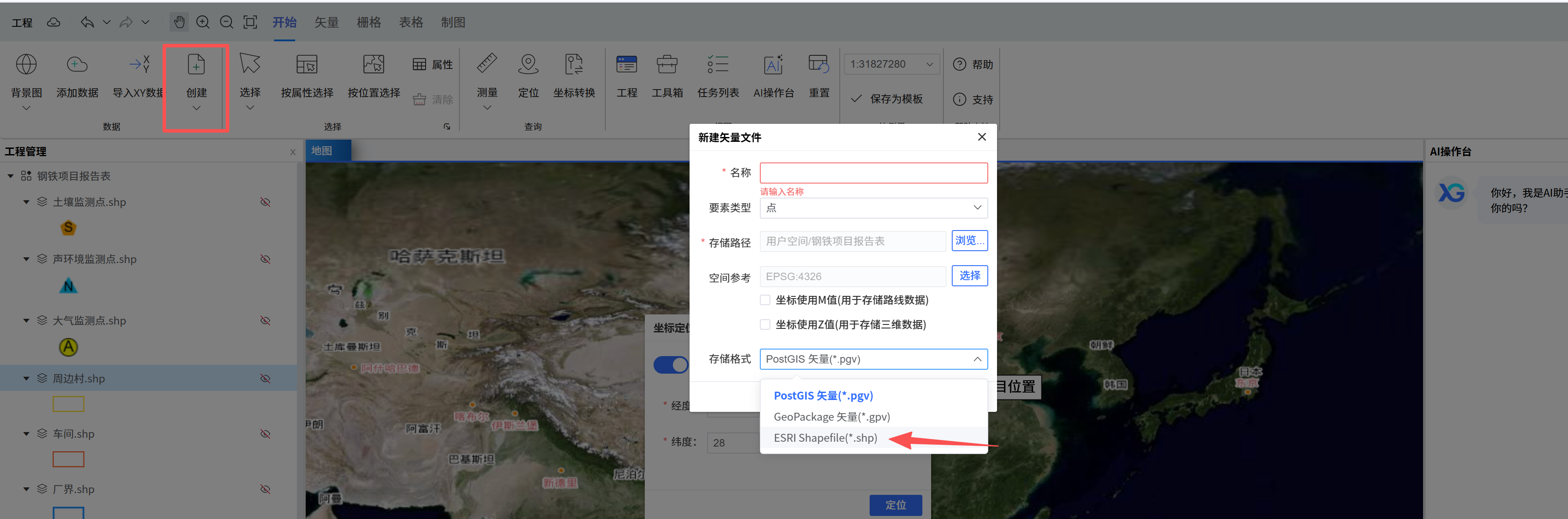

  • 添加数据：将XinGEO云资源管理器中的的矢量、栅格、表格数据加载到工程。
  • 导入XY数据：从表格数据（EXCEL、pgt表格文件）导入坐标点，并生成矢量图层

选择​

使用鼠标框选要素或者使用基于位置和属性的选择，选中后，可以查看要素的属性。

  • 选择：
    • 矩形：通过在图层上绘制矩形来选择要素
    • 圆形：通过在图层上绘制圆形来选择要素
    • 多边形：通过在图层上绘制多边形来选择要素
    • 套索：通过在图层上绘制一个手绘形状来选择要素
    • 线：通过在图层上绘制一条与要素相交的线来选择要素
  • 按属性选择：基于矢量数据要素属性（如字段值）批量选取要素。
  • 按位置选择：基于矢量数据要素的空间关系（相交、包含等）选择要素。
  • 属性：查看选中要素的属性信息
  • 清除：取消当前选中的要素

查询​

  • 测量：
    • 测量距离：测量两点之间的距离信息，可以连续测量多点之间的距离，支持测地线Geodesic Line 、平面（投影）、斜航Rhumb Line、大椭圆Great Ellipse Line距离。
    • 测量面积：测量鼠标绘制的多边形的面积
    • 测量要素：测量所选中的要素

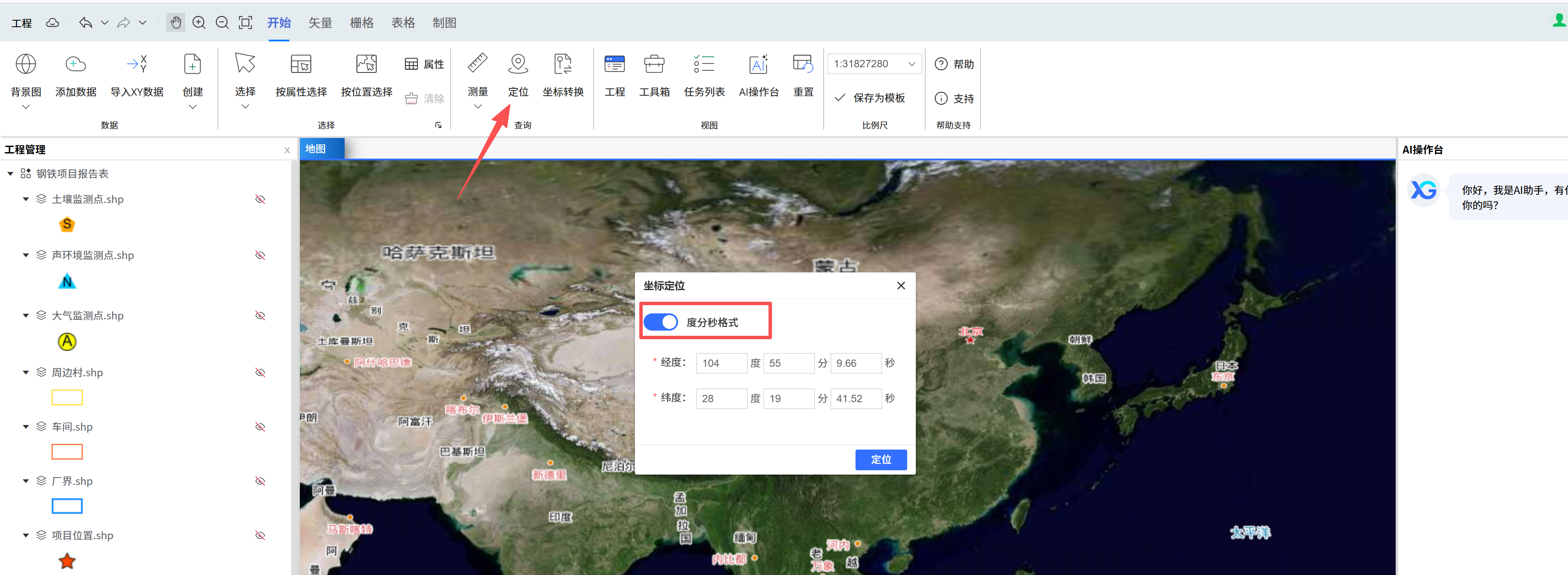

  • 定位：输入XY形式的坐标进行定位
  • 坐标转换：提供坐标转换工具，支持XinGEO内置的坐标系。

视图​

控制XinGEO的视图，包括重置、工程、工具箱、任务列表和AI操作台。

比例尺​

显示当前地图视图的比例尺，以数字表示，用户可以输入数值来调整当前地图视图的比例尺。

XinGEO矢量​

XinGEO矢量Tab栏为矢量编辑功能，主要包括以下功能：

矢量编辑

  • 选择：此处的选择与开始Tab栏中的选择是一致，用来选取矢量要素进行操作。
  • 剪贴板：提供针对选中要素的复制、剪切、粘贴功能
  • 拓扑：开启拓扑，进行拓扑编辑

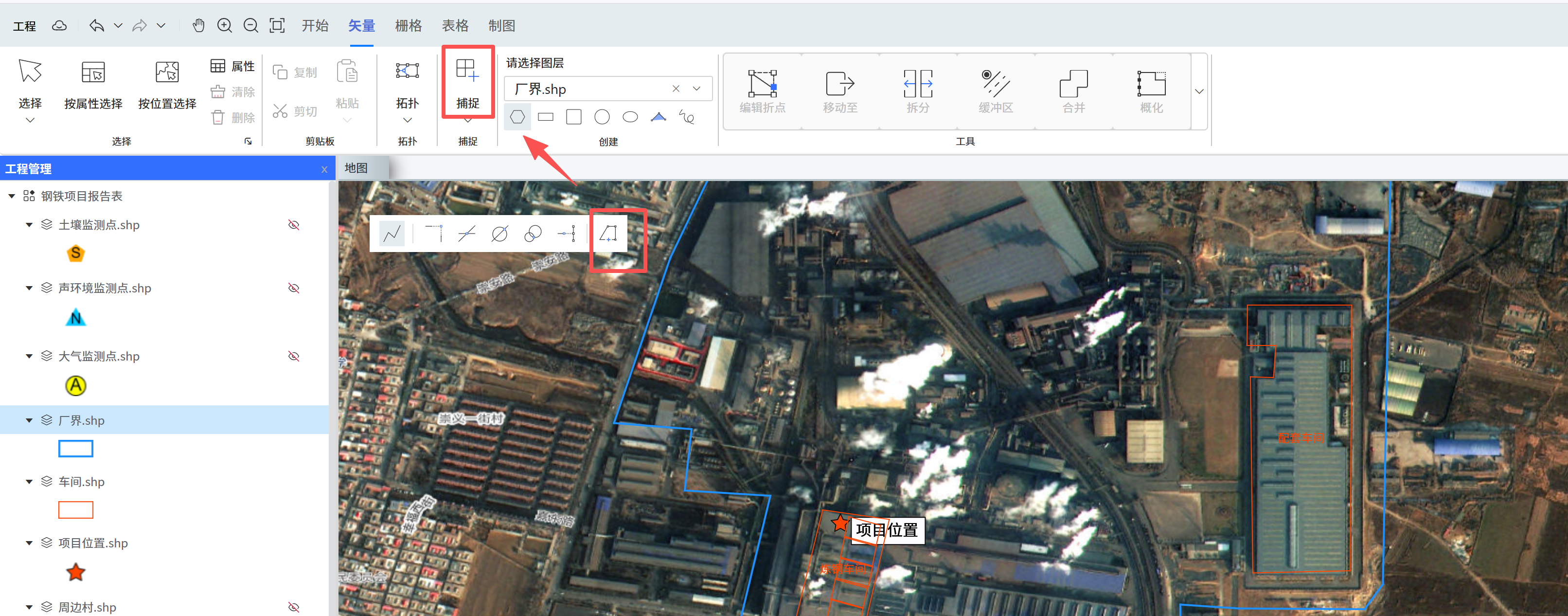

  • 捕捉：捕捉矢量要素的端点和边

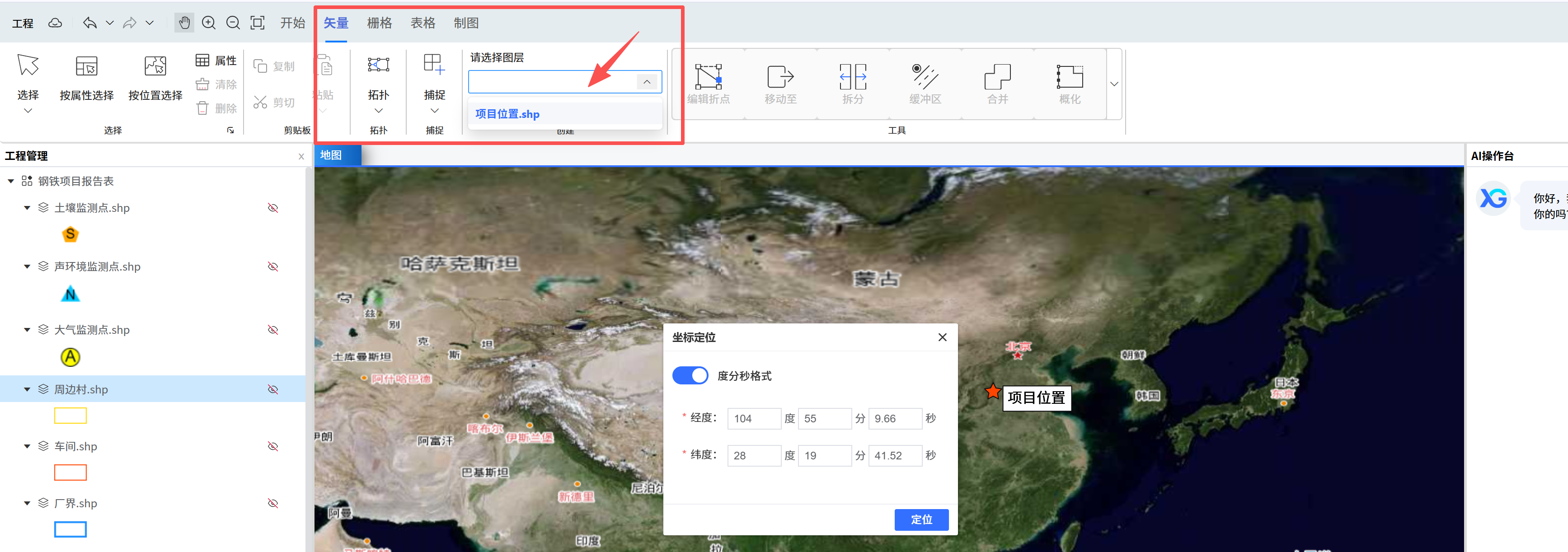

  • 图层：XinGEO在创建要素时，只能针对某一特定矢量图层进行操作，在这里，可以选取在哪个图层创建要素。
  • 工具：选中矢量要素后，可以进行哪些操作，不能进行的操作进行灰化处理。
    • 对齐操作：对齐要素、移动至
    • 修整操作：编辑折点、修整、替换几何、延续要素、延伸、修剪、内圆角、概化、线相交
    • 拆分操作：打断相交线、裁剪、拆分、分割、划分
    • 构建操作：沿线创建点、合并、缓冲区、并行复制、构造面、偏移、垂直复制、镜像、构造大地要素

XinGEO栅格​

XinGEO栅格Tab栏为栅格处理功能，包含两个子Tab栏，主要包括以下功能：

栅格编辑

  • 地理配准：也叫“几何校正”或“地图配准”，英文：Georeferencing，具有单独的Tab栏，在jpg、png、gif的图层上可以激活地理配准工具栏。地理配准就是把没有地理坐标的地图、影像或扫描图（如纸质地图的扫描件、历史地图、遥感影像等）准确定位到真实地球坐标系的过程。

地理配准

  • 像素编辑器：用于逐像素编辑栅格数据的工具。

像素编辑器

  • 工具：
    • 栅格处理：支持对加载到工程中的栅格数据直接进行裁剪、掩膜、差异、复合、镶嵌操作。
    • 栅格识别：点击查看栅格像元的信息
    • 导出：导出选中的栅格数据
  • 统计：支持对选中的栅格数据进行统计分析

栅格统计

  • 外观：栅格数据（Raster Data）是由规则排列的像元（像素）矩阵组成的空间数据，每个像元都有一个数值（比如高程、温度、类别）。其本身为数据，但我们一般将原始像元数值以可视化形式显示出来，称之为栅格外部
    • 重采样类型：在缩放、平移、旋转、投影变换或者快速显示地图时，决定像素值怎么重新计算的方法
      • 相邻插值：直接使用最近的原始像元值进行显示，一般具有“块状锯齿感”。
      • 线性插值：用周围4个像元值按距离加权平均，一般具有连续感。
    • 外观：调整栅格数据的外观形态
      • 透明度：调整图层的透明程度，也就是让地图“变虚”多少。
      • 亮度：调整整体的明暗程度，**增加亮度：**会使全图更白、更亮，降低亮度则会变暗。
      • 对比度：调整最亮和最暗区域的差异强度。
      • gamma值：调整影像的中间亮度曲线，而不直接线性增减亮度
      • 显示质量：设置地图或影像的渲染分辨率和精度。

XinGEO表格​

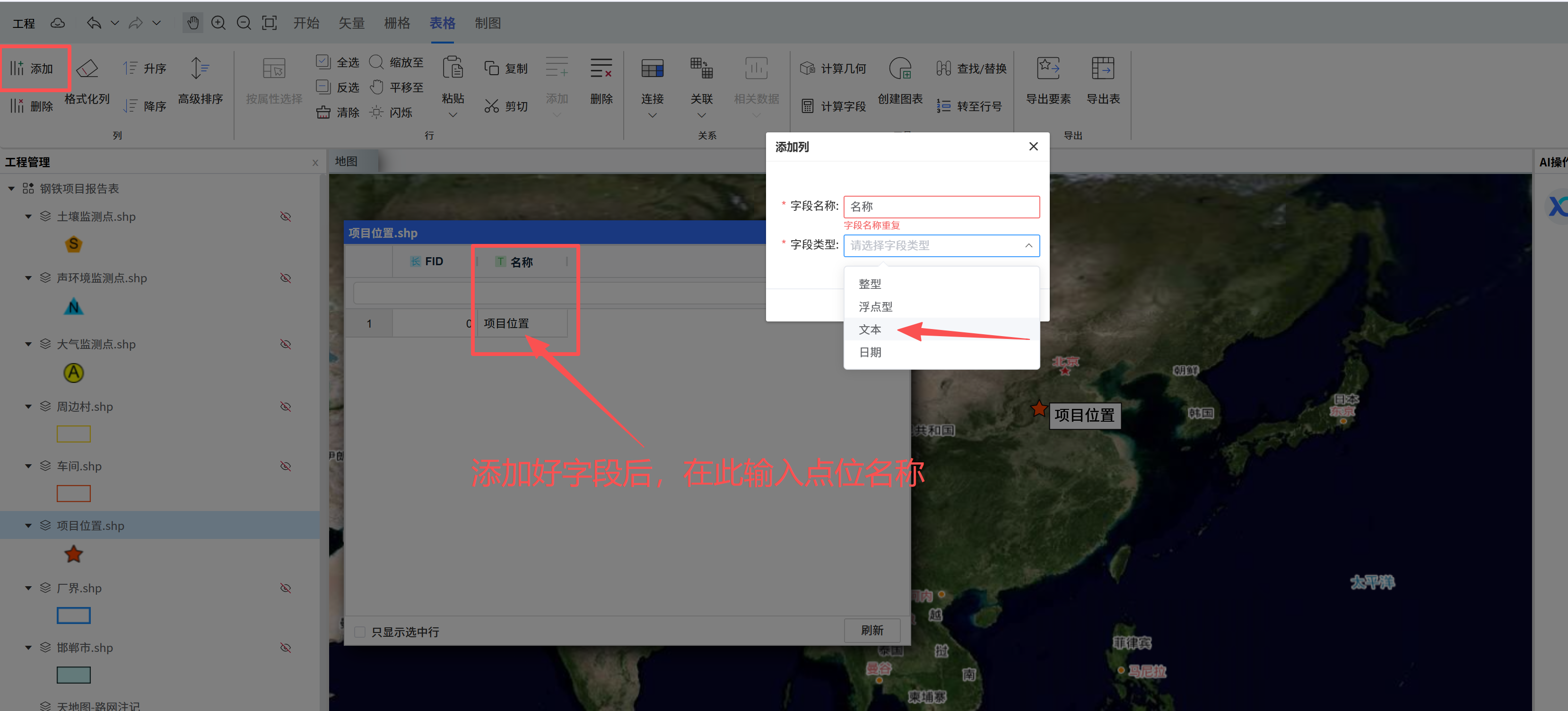

XinGEO 表格是软件用于管理、编辑和分析矢量图层属性表及独立表格数据的核心界面。

表格

  • 列操作：管理表格字段（列）
    • 添加： 新增字段（数值、文本、日期等）
    • 删除：删除选定字段
    • 格式化列： 设置字段显示格式（数字格式、小数位、日期格式）
    • 升序：按选中字段从小到大排序
    • 降序：按选中字段从大到小排序
    • 高级排序：多字段组合排序
  • 行操作： 选择、清理和操作表格行
    • 全选/反选：快速选择或取消所有行
    • 清除：清除当前选择
    • 粘贴/复制/剪切：复制/剪切选中记录，再粘贴到表格
    • 缩放至/平移至：定位到选中要素在地图上的位置
    • 闪烁：在地图上闪烁高亮显示选中要素
  • 关系：管理表格与表格/图层的关联
    • 连接：将表格按指定字段与要素属性表连接
    • 关联：建立一对多或多对一的关系
    • 相关数据：查看和导航关联表格的数据
  • 工具：辅助数据处理和制图
    • 计算字段：批量计算或更新字段值
    • 创建图表：根据字段生成统计图表
    • 查找/替换：搜索和批量替换字段值
    • 转至行号：快速跳转到指定行
  • 导出：将数据导出或共享
    • 导出要素：导出当前选中要素为新数据集
    • 导出表： 把整个表格导出为CSV、Excel或数据库文件和PostGIS表格。

XinGEO制图​

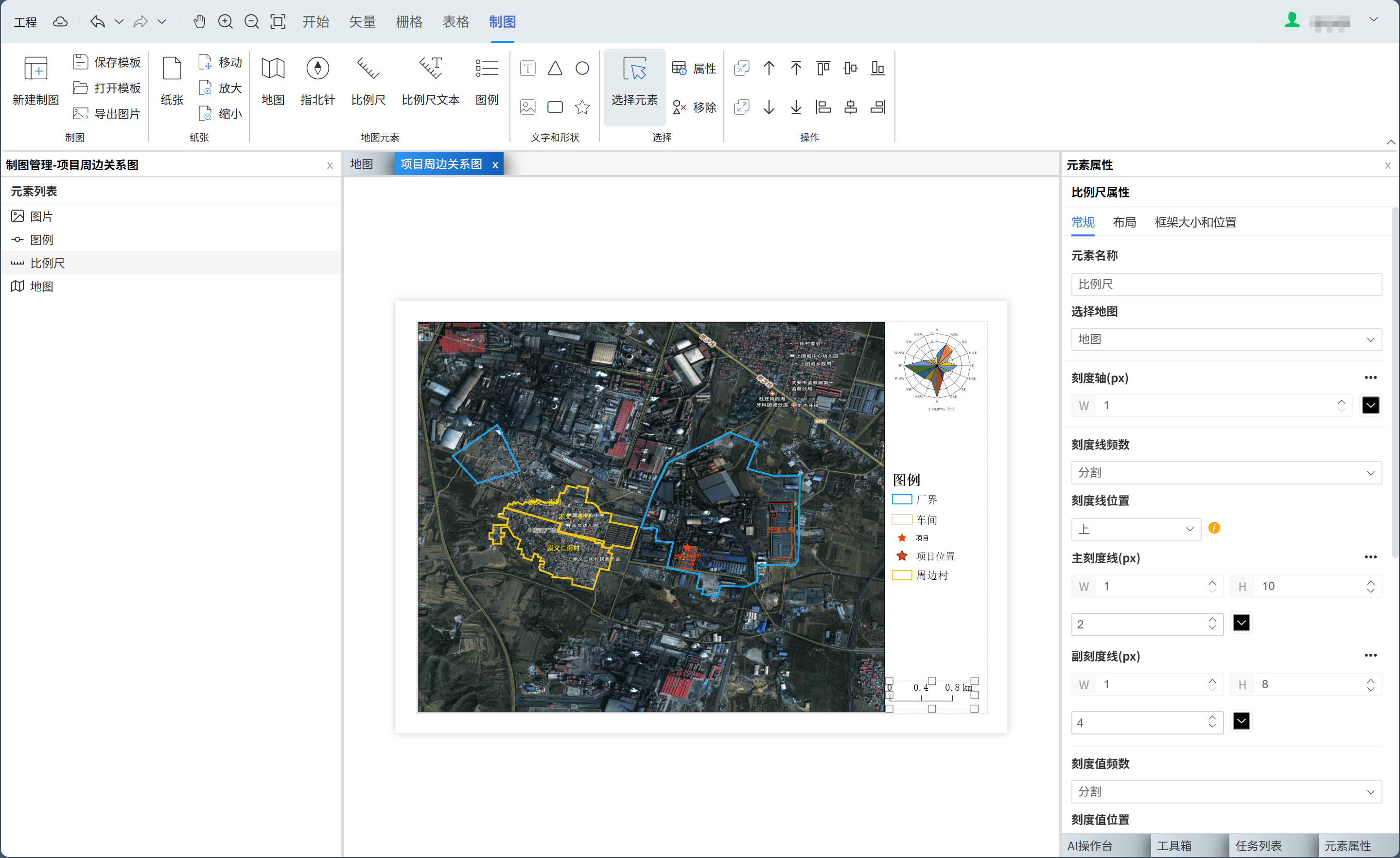

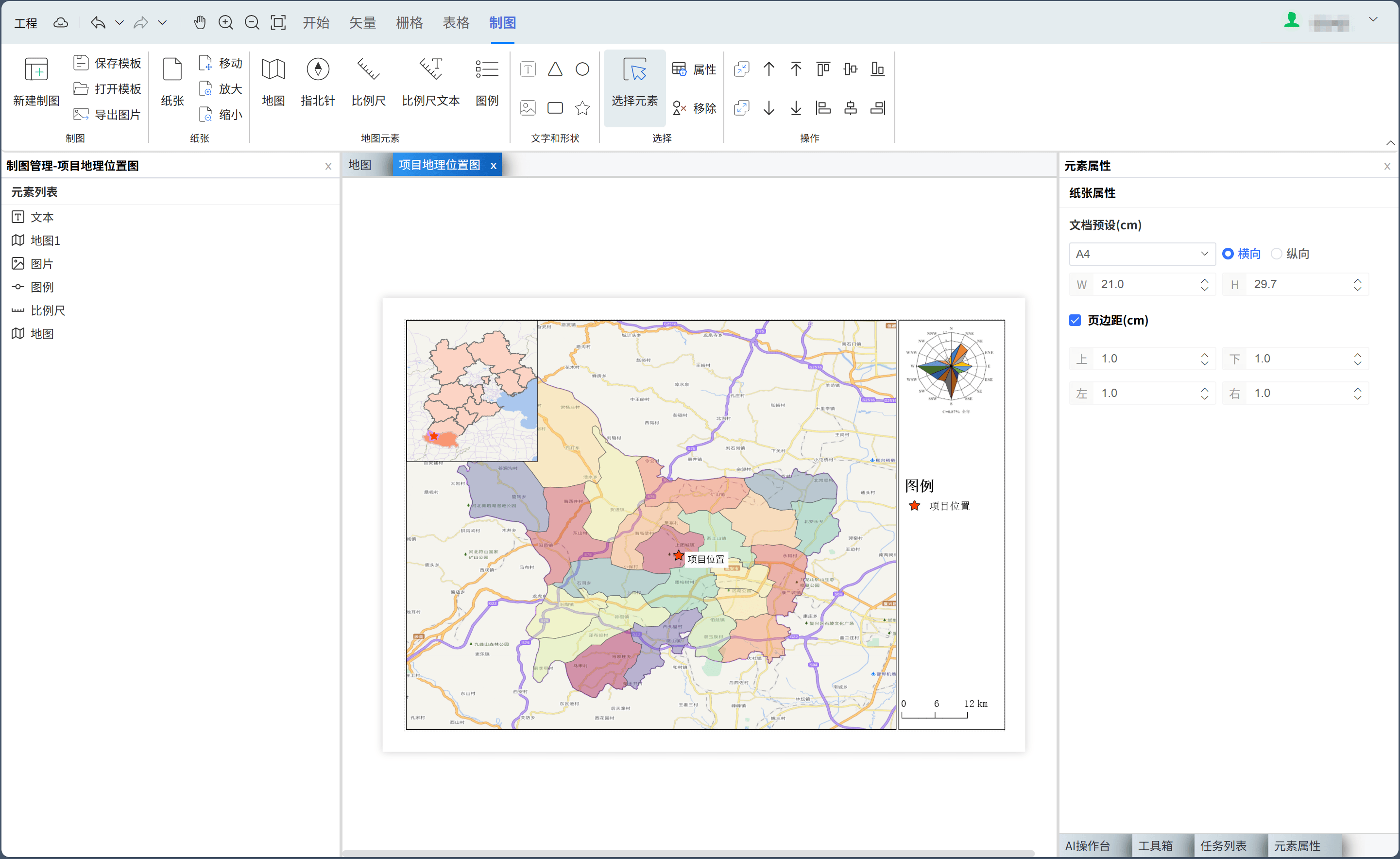

XinGEO制图模块用于把地图数据以版面形式排版、设计和导出，方便打印和成果输出。

制图

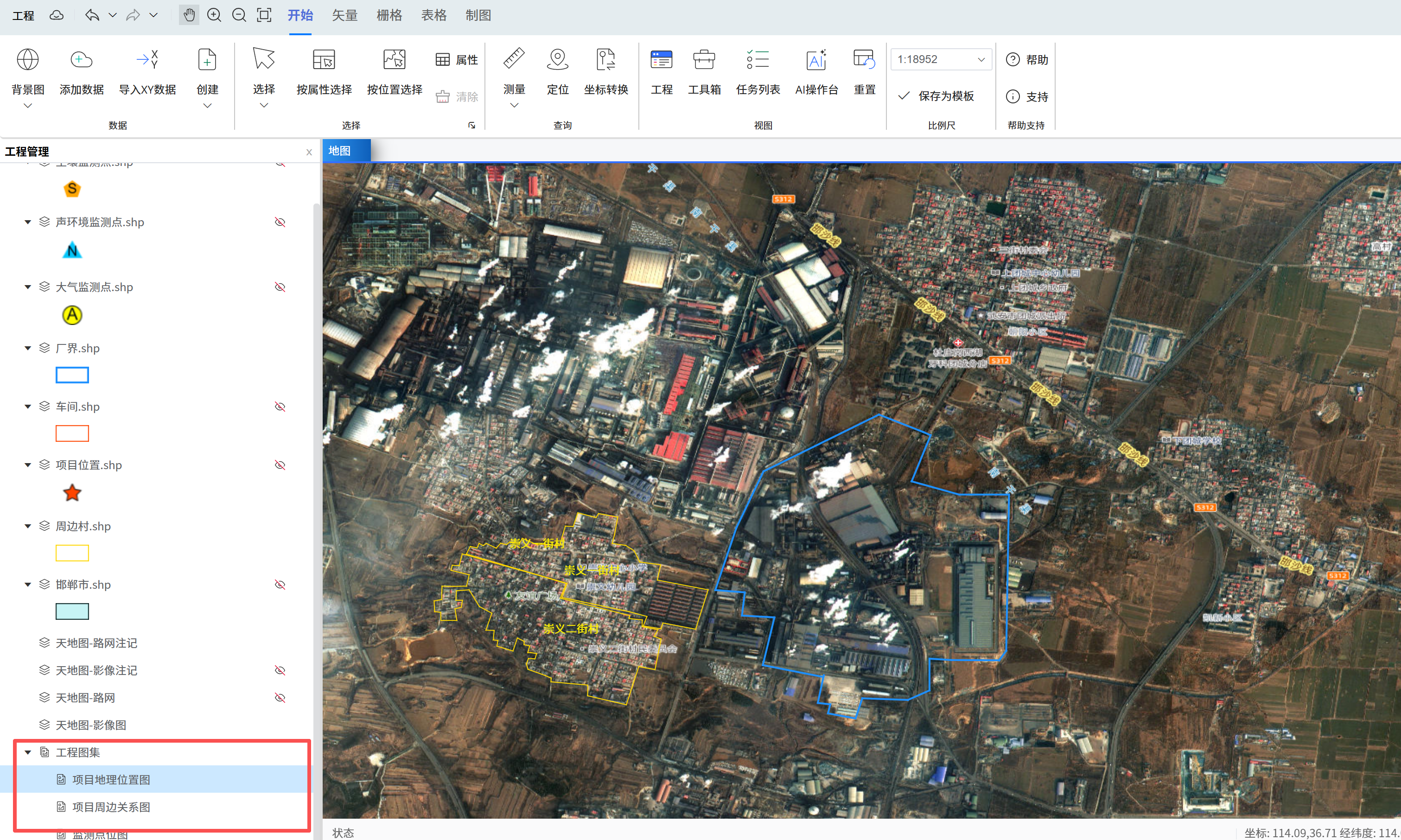

XinGEO图集​

图集在XinGEO中代表一系列的制图作品，通过它，用户可以在单一项目中使用相同的数据集来创建多个相关的地图。这种方法极大地简化了制图图册的制作过程，图集具备以下特征：

  • 统一数据源：所有的地图共享同一个项目中的数据，确保了信息的一致性和准确性。
  • 高效制图：用户可以快速生成针对不同主题或区域的制图，无需重复设置数据源或图层。
  • 灵活展示：图集可用于展示一个区域的不同方面，或同一主题在不同区域的表现，提供了更丰富的视角和深入的分析。

XinGEO制图操作​

制图操作

  • 制图： 管理制图版面和模板

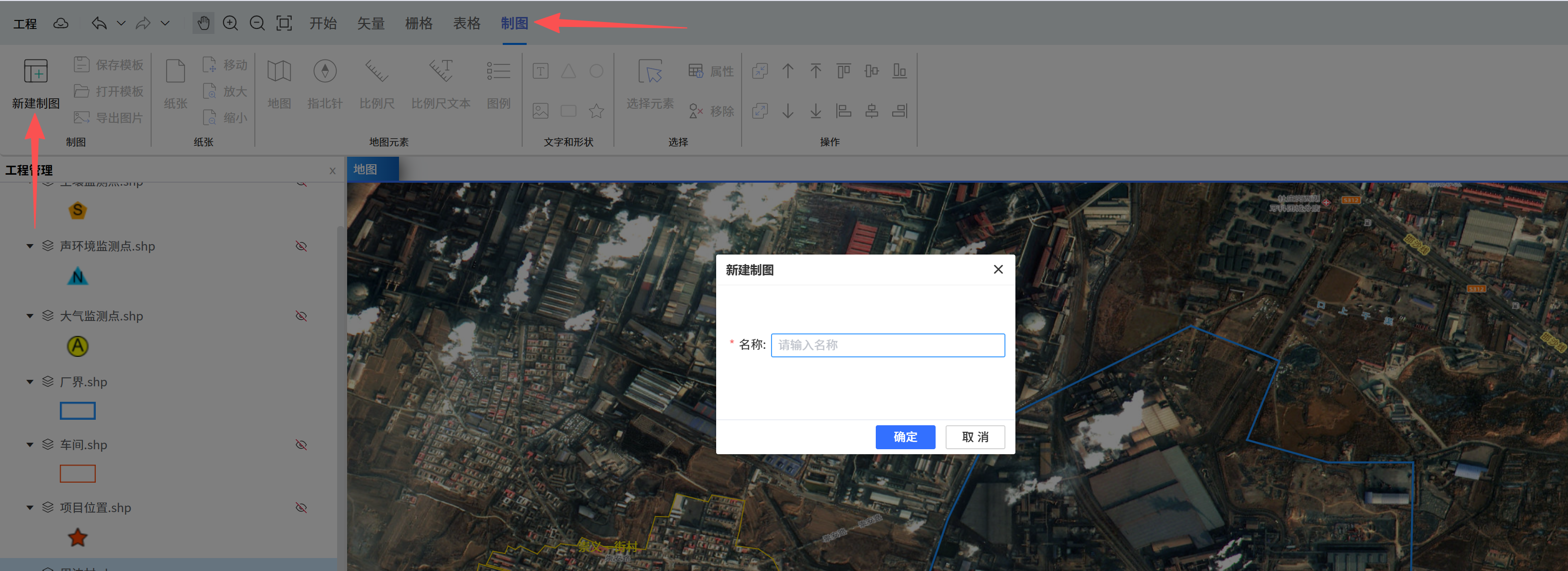

    • 新建制图：创建新的制图布局（版面）
    • 保存模板：把当前布局保存为模板文件
    • 打开模板：加载现有布局模板

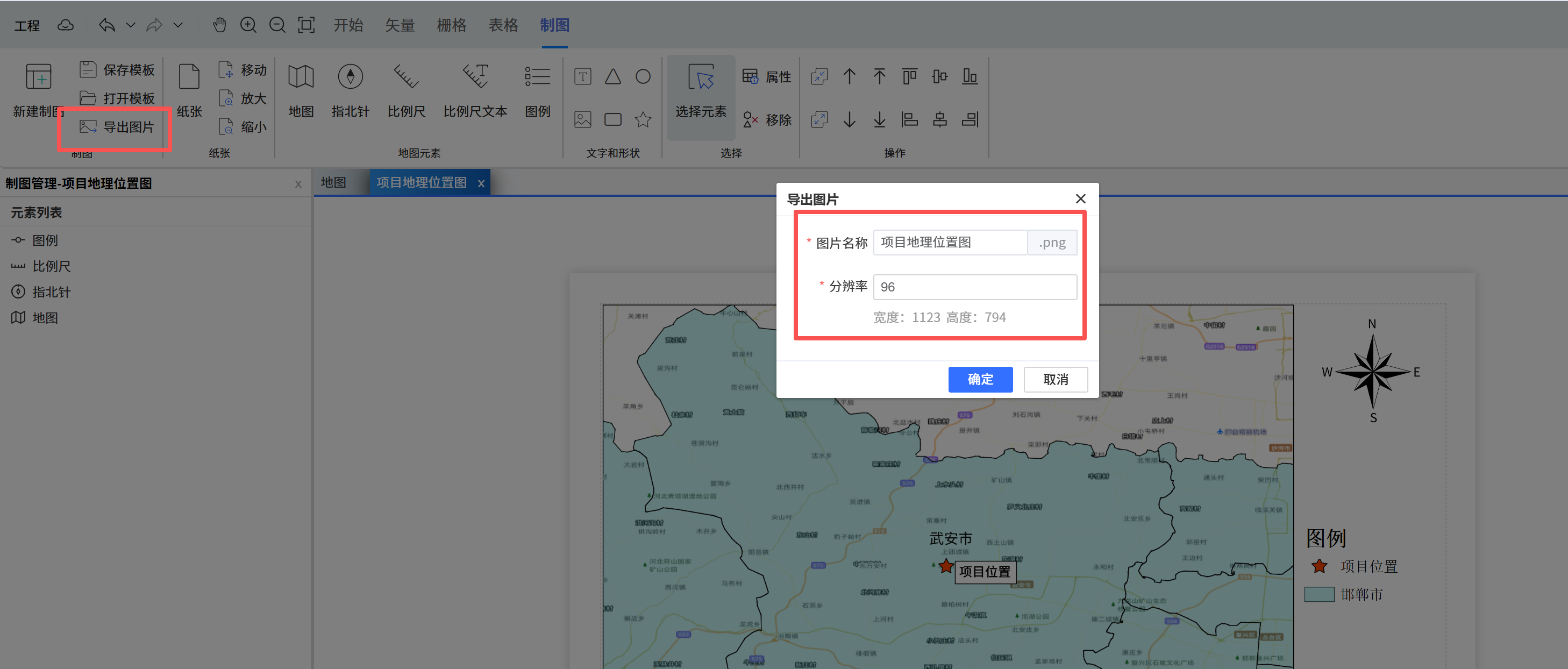

    • 导出图片：把布局导出为PNG、JPG等图片文件
  • 纸张：设置与操作布局的纸张和视图
    • 移动：移动画布查看不同区域
    • 放大/缩小：调整布局视图缩放比例
    • 纸张：设置纸张大小（A4、A3等）

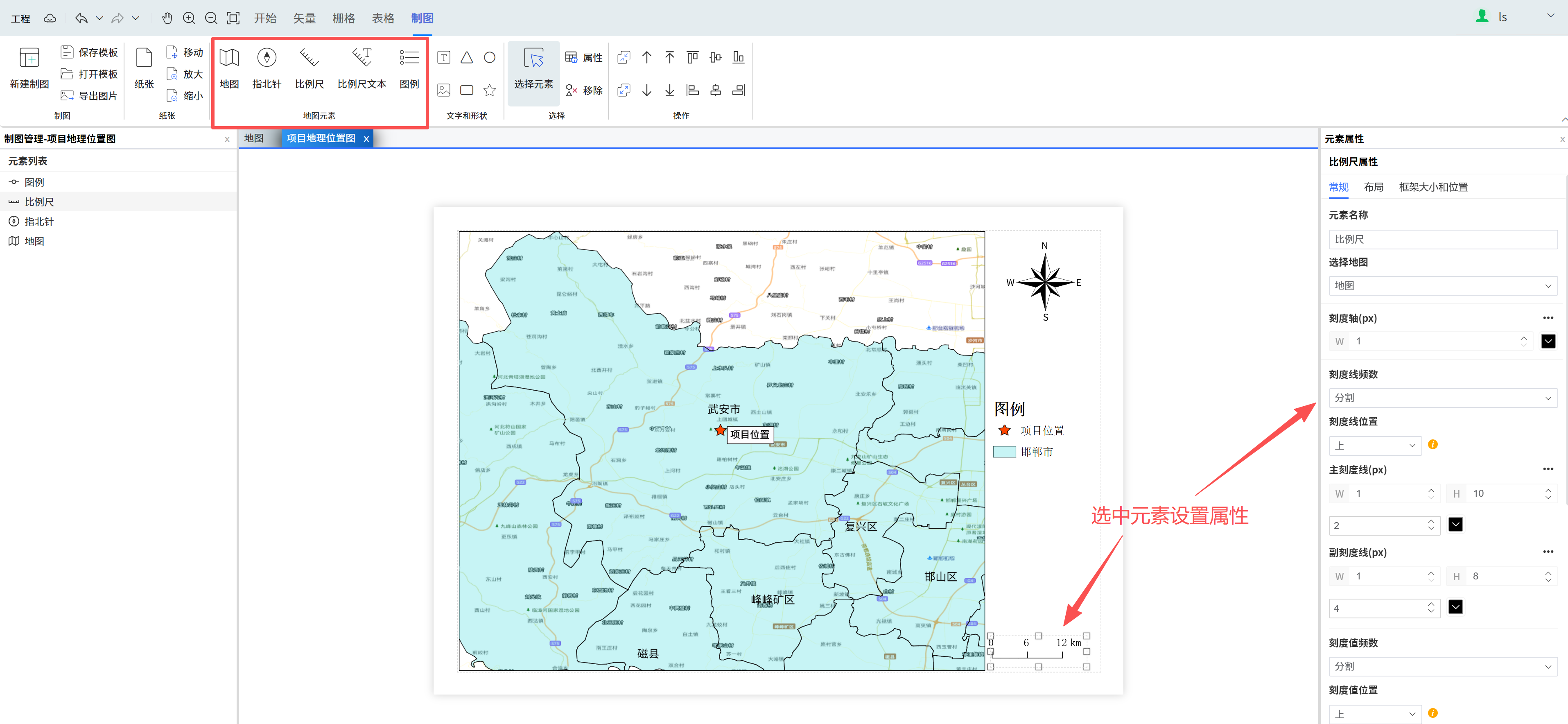

  • 地图元素： 添加核心地图组件

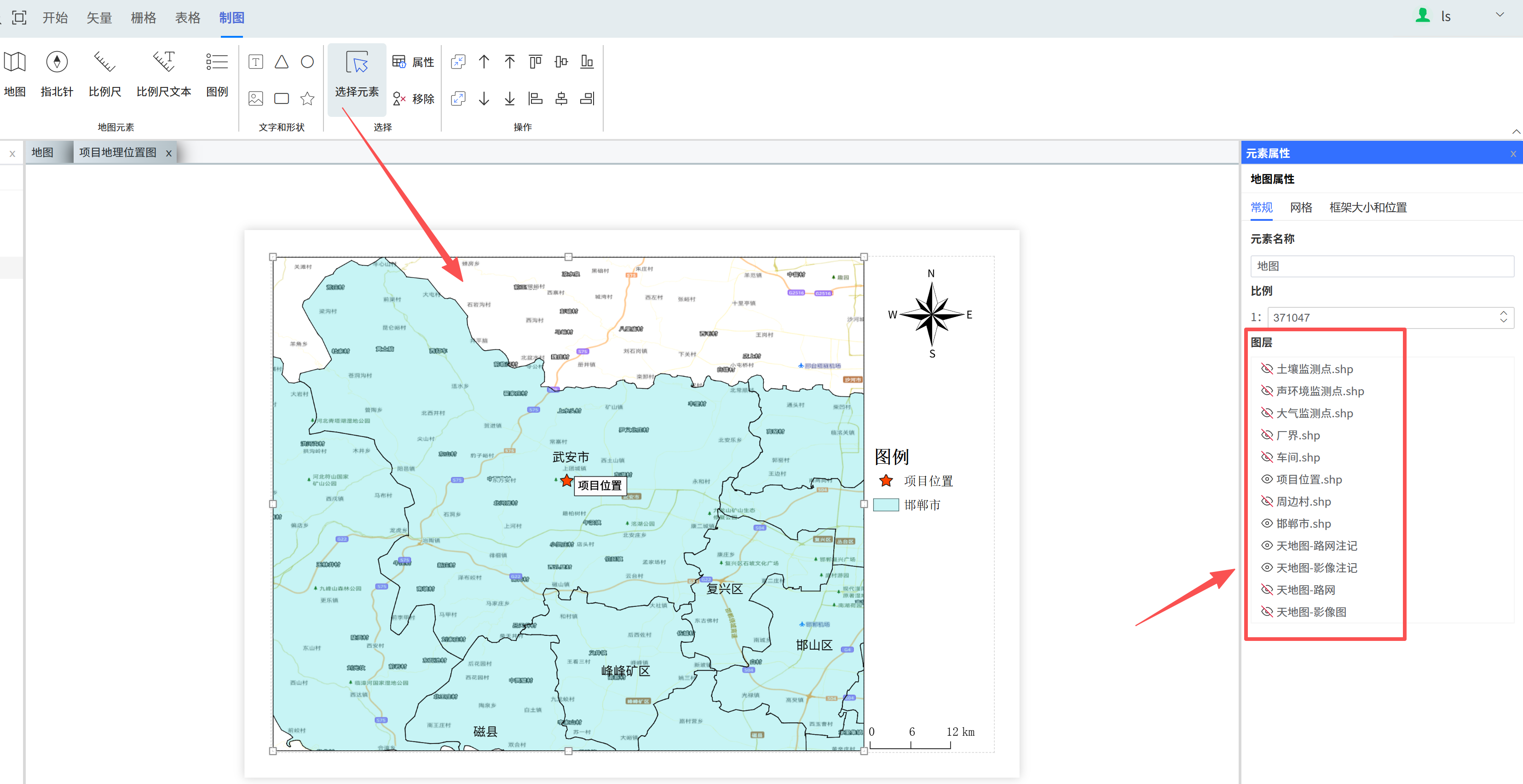

    • 地图：插入地图框，XinGEO允许多个地图框存在，每个拥有各自的比例尺和图例
    • 指北针：添加方向指示器
    • 比例尺：插入图形比例尺
    • 比例尺文本：插入文字比例尺
    • 图例：图例
  • 文字和形状： 添加说明和装饰
    • 文本：添加文字标签
    • 形状：插入基本图形，包括三角形、圆形、星形等
    • 图片：插入外部图片

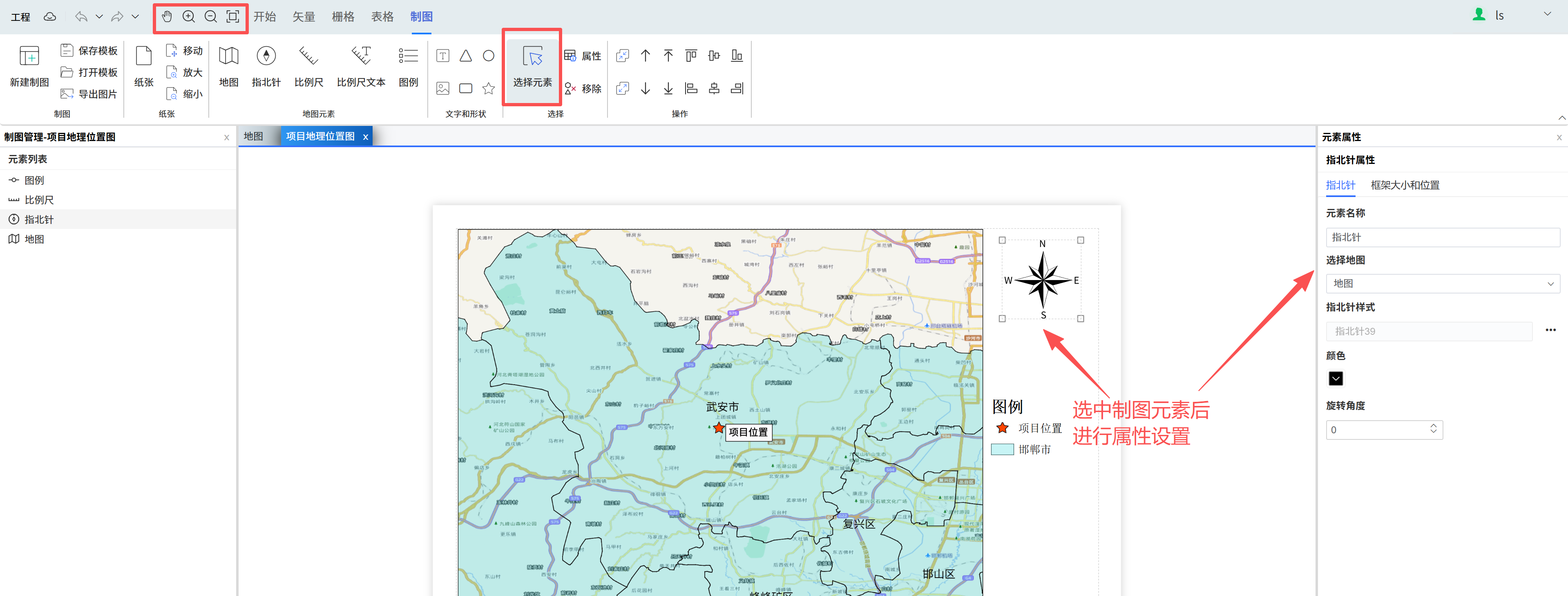

  • 选择： 用来选择布局元素
    • 选择元素：点选布局中任何对象
    • 属性：打开属性面板编辑选中元素
    • 移除：删除选中的元素
  • 操作： 操作布局中各元素，包括调整元素位置和顺序等
    • 组合/拆分：把多个元素组合成一个，或拆分开
    • 上移/下移：改变元素的层叠顺序
    • 置顶/置底：把元素放到最上层或最下层
    • 水平对齐：包括顶对齐、居中对齐、底对齐
    • 垂直对齐：括顶对齐、居中对齐、底对齐

XinGEO-AI操作台​

XinGEO云资源管理器​

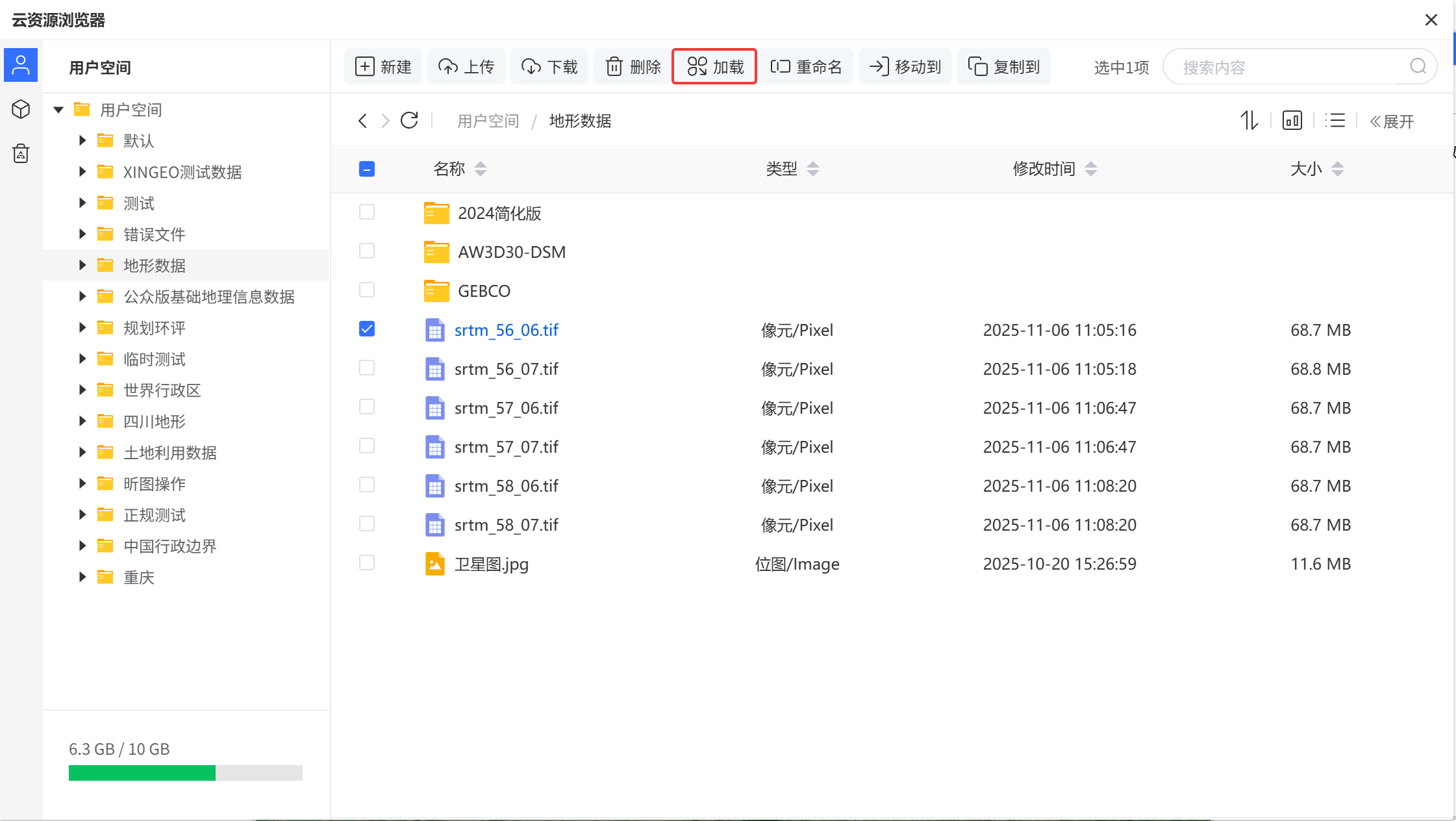

XinGEO云资源管理器是XinGEO系统中一个关键的特性，它极大地简化了地理数据的管理和使用过程。作为一个基于云的地理信息处理系统，XinGEO将数据存储在云平台上，从而实现数据的安全存储、高效管理和便捷访问。

使用数据时，将数据从XinGEO云资源管理器加载到项目中，然后可以进行样式渲染和数据编辑、处理等工作。

XinGEO-计算工具箱​

XinGEO工具箱是软件提供的空间分析、数据处理和自动化的综合工具集合。现有工具包括基础的栅格基础工具、矢量基础工具以及进阶的空间分析工具集、分析工具集和数据管理工具集。

现阶段工具箱仍在开发中，未来会有更多的工具加入其中。

XinGEO工具箱

单个工具箱的界面如下图示，参数部分一般分为基础设置和高级设置。

基础设置一般为改工具的特有参数，需要用户根据情况进行输入或者选择。

高级设置为输出栅格或输出矢量的重定义参数，用户通过更改其中的参数进行

反距离工具
