空间连接
功能概述
用于基于空间位置关系将一个图层的属性关联到另一个图层。其核心功能是通过比较要素间的空间位置（如包含、相交、邻近等），建立属性表的关联关系，实现跨图层的信息整合与分析

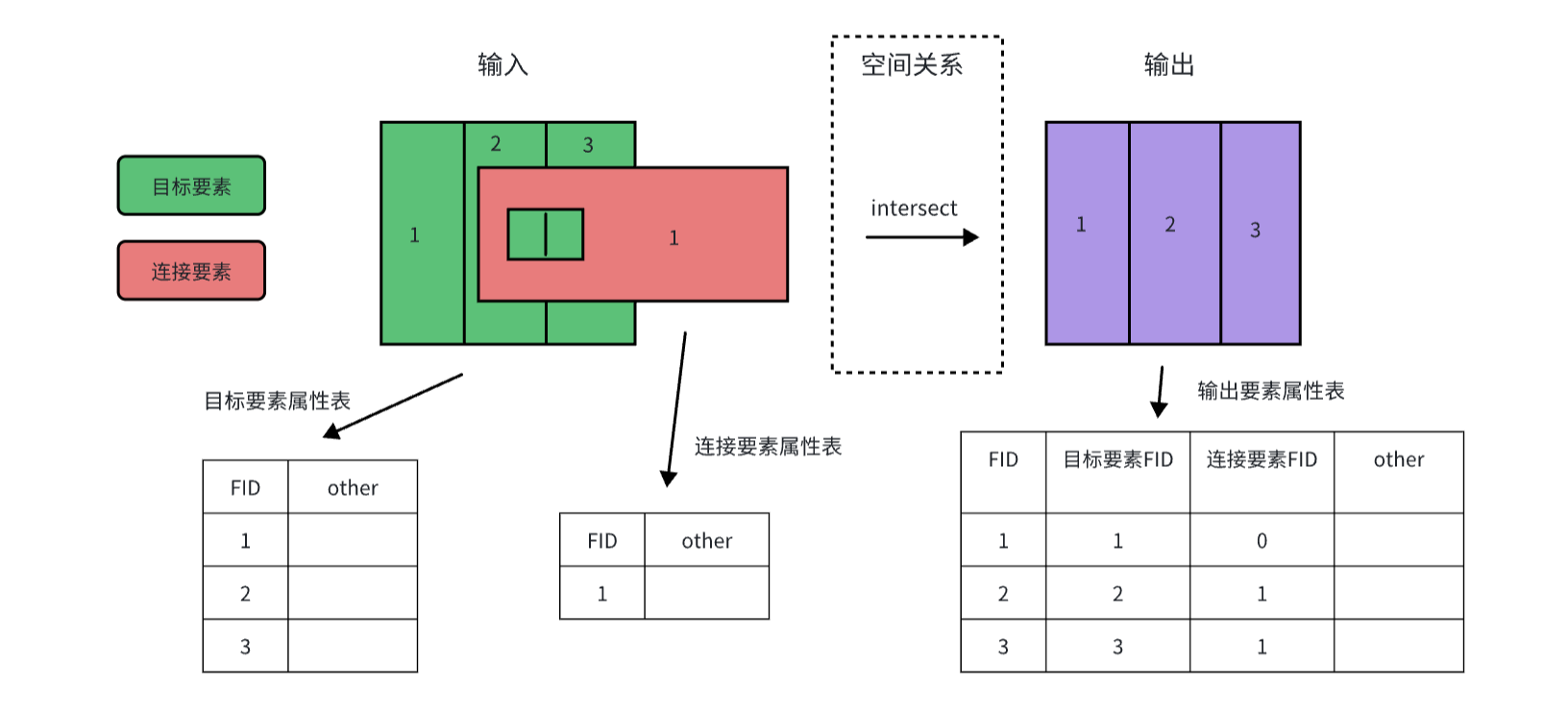

原理示意图
应用场景
| 场景 | 示例 | 空间关系选择 |
|---|---|---|
| 点与面关联 | 将学校点数据关联到行政区面（统计各区学校数量） | Within（包含） |
| 线与面分析 | 计算河流流经的省份（提取各省河流长度） | Intersects（相交） |
| 多对一统计 | 统计每个地块（面）内的犯罪点（点）数量 | Contains（包含） |
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 目标要素，其属性与被连接要素的属性会作为输出要素的属性 | 点、线、面 |
| 输入矢量文件 | 连接要素，其属性要被连接到目标要素中 | 点、线、面 |
| 连接方式 | 要素属性表连接的方式，提供一下三种选择： inner:内连接，仅保留两个表中匹配成功的记录 left:左连接，保留目标要素属性表中的所有记录 right:右连接，保留连接要素属性表中的所有记录 | |
| 空间操作 | 目标要素与连接要素之间的空间关系，提供以下几种选择： covered_by:目标要素被连接要素覆盖（允许边界完全重合） contains:目标要素包含连接要素（连接要素既可以在内部也可以在边界上） touches:目标要素与连接要素在边界上接触但不重叠 intersects:目标要素与连接要素相交 covers:目标要素覆盖连接要素（允许边界完全重合） overlaps:目标要素与连接要素部分重叠但互不完全包含 contains_properly:目标要素完全包含连接要素（连接要素只能在内部） crosses:目标要素与连接要素的轮廓交叉 within目标要素在连接要素范围内（目标要素既可以在内部也可以在边界上）: | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
坐标系一致性
- 所有输入图层必须使用相同的坐标系（建议使用投影坐标系）
- 若坐标系不同，需先用投影工具统一转换
拓扑错误处理
- 运行前检查缝隙/重叠（使用拓扑检查工具）
- 对存在拓扑问题的数据设置XY容差（默认0.001米）
几何类型匹配
- 确保目标图层和连接图层几何类型兼容（如面与面、点与面）
操作步骤

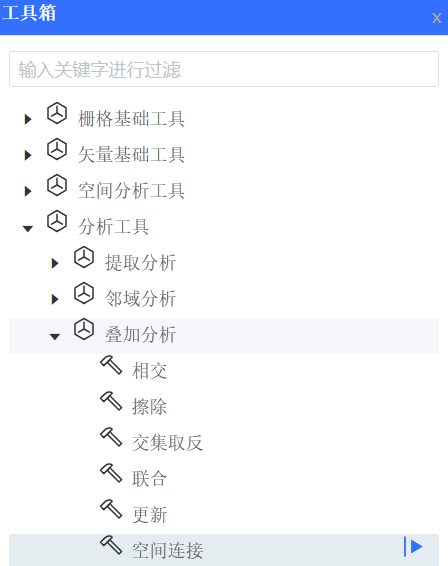

步骤 1：启动工具
打开工具箱→导航至【分析工具】 > 【叠加分析】 → 双击启动【空间连接】工具窗格
步骤 2：设置参数
-

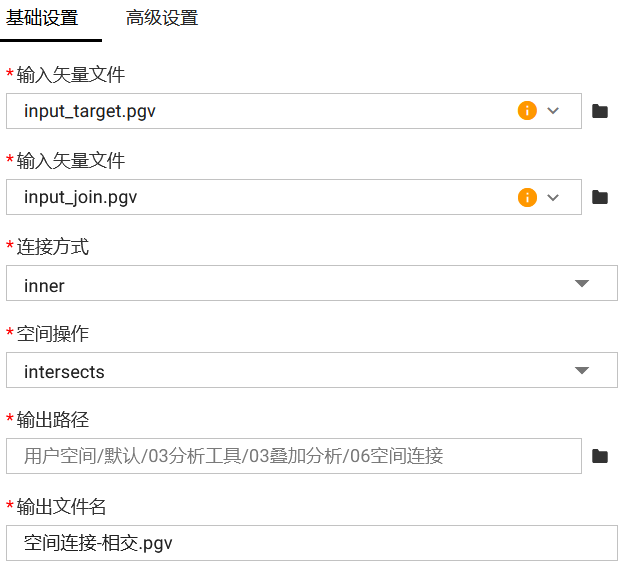

基础参数配置
在基础设置界面中，用户需输入要进行空间连接的要素、连接方式、空间操作、输出路径与输出文件名，所有参数为必填项
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项

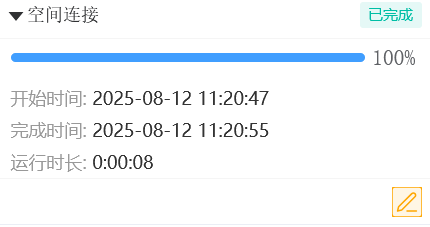

步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
