相交
功能概述
通过计算输入要素的几何交集，生成包含所有输入要素重叠区域的新数据集。该工具执行的是空间交集运算，保留输入要素的重叠部分及其属性信息，是空间关系分析和多源数据整合的重要方法。

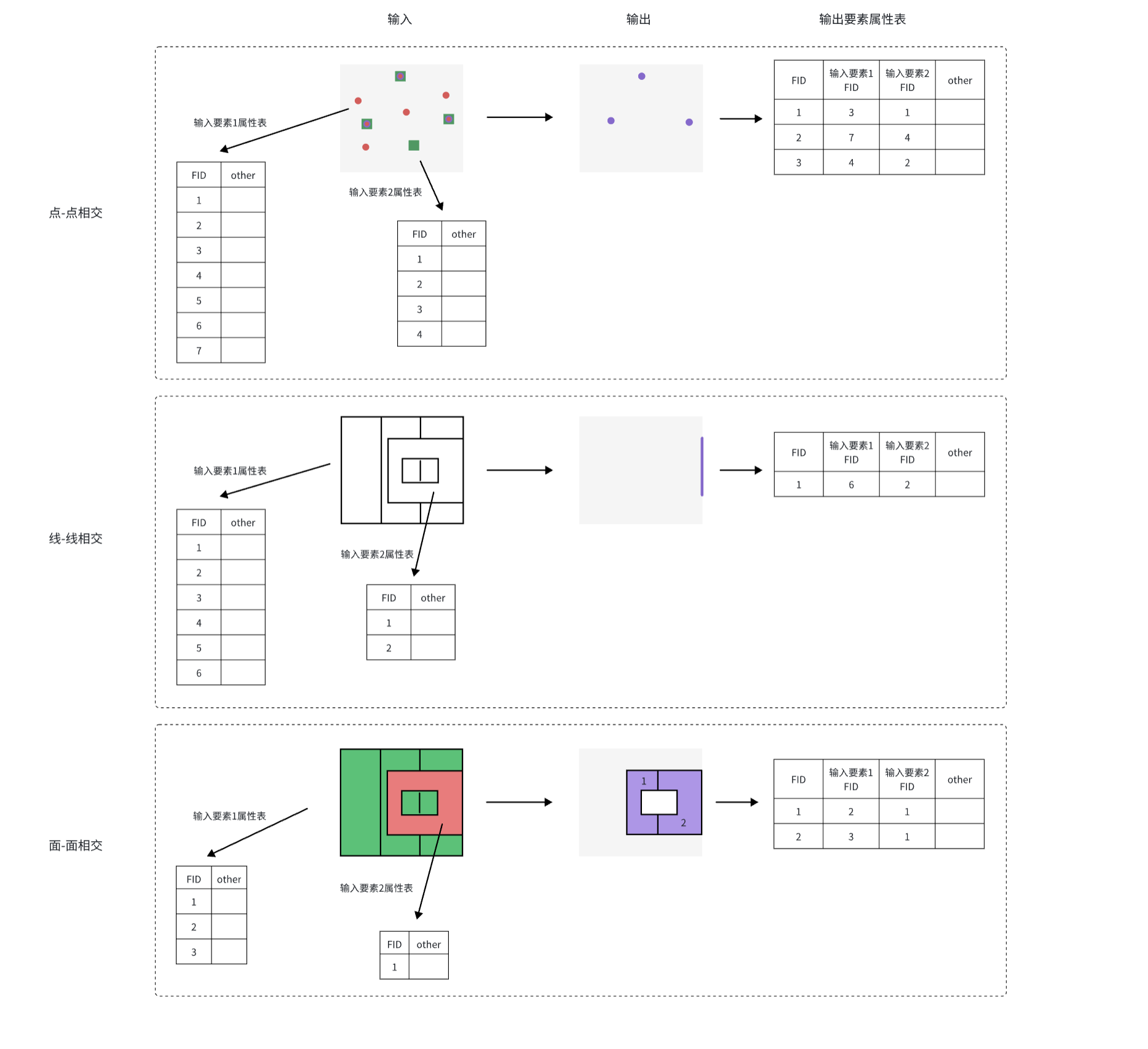

原理示意图
应用场景
土地利用分析
- 叠加用地规划图与现状图，识别变更区域
- 计算不同土地类型的重叠区域
基础设施规划
- 道路网络与施工区的交集分析（确定影响路段）
- 管线与地质风险区的重叠分析
自然资源管理
- 动物栖息地与开发区域的交集评估
- 降雨分布图与流域边界的叠加分析
应急响应
- 灾害影响范围与人口密度图的交叉分析
- 救援路线与危险区域的重叠检测
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 要进行相交操作的要素 | 点、线、面 |
| 输入矢量文件 | 要进行相交操作的要素 | 点、线、面 |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
坐标系一致性
- 所有输入图层必须使用相同的坐标系（建议使用投影坐标系）
- 若坐标系不同，需先用投影工具统一转换
几何有效性检查
- 使用检查几何工具修复自相交、空几何和重复顶点等问题，以免导致相交失败或结果异常
属性字段处理
- 提前检查字段名重复（不同图层的同名字段会自动添加后缀）
- 删除不必要的字段（减少输出数据体积）
操作步骤
步骤 1：启动工具

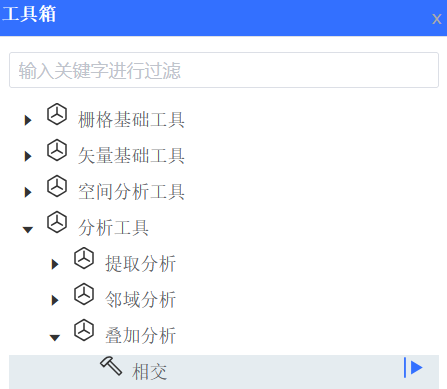

打开工具箱→导航至【分析工具】 > 【叠加分析】 → 双击启动【相交】工具窗格
步骤 2：设置参数
-
基础参数配置

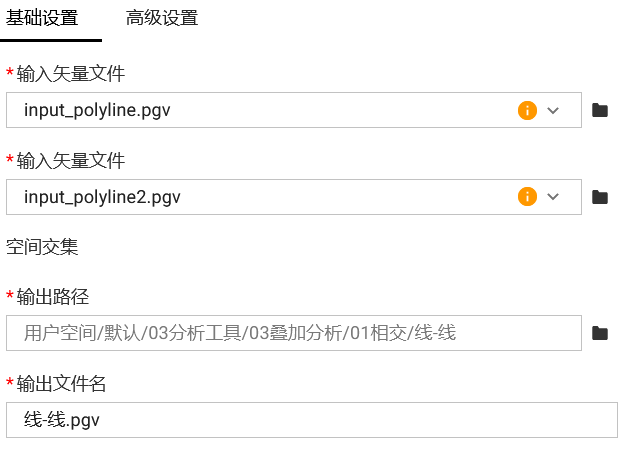

在基础设置界面中，用户需输入求交集用到的矢量文件、输出路径与输出文件名，所有参数为必填项
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项
步骤 3：运行并监控任务状态

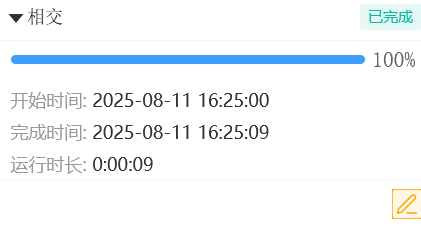

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
