矩形缓冲区
功能概述
矩形缓冲区工具能够在输入要素的外接矩形基础上,按照指定的宽度和高度扩展,生成规则的矩形缓冲区域。与常规缓冲区不同,该工具特别适用于需要规则几何形状的空间分析场景。

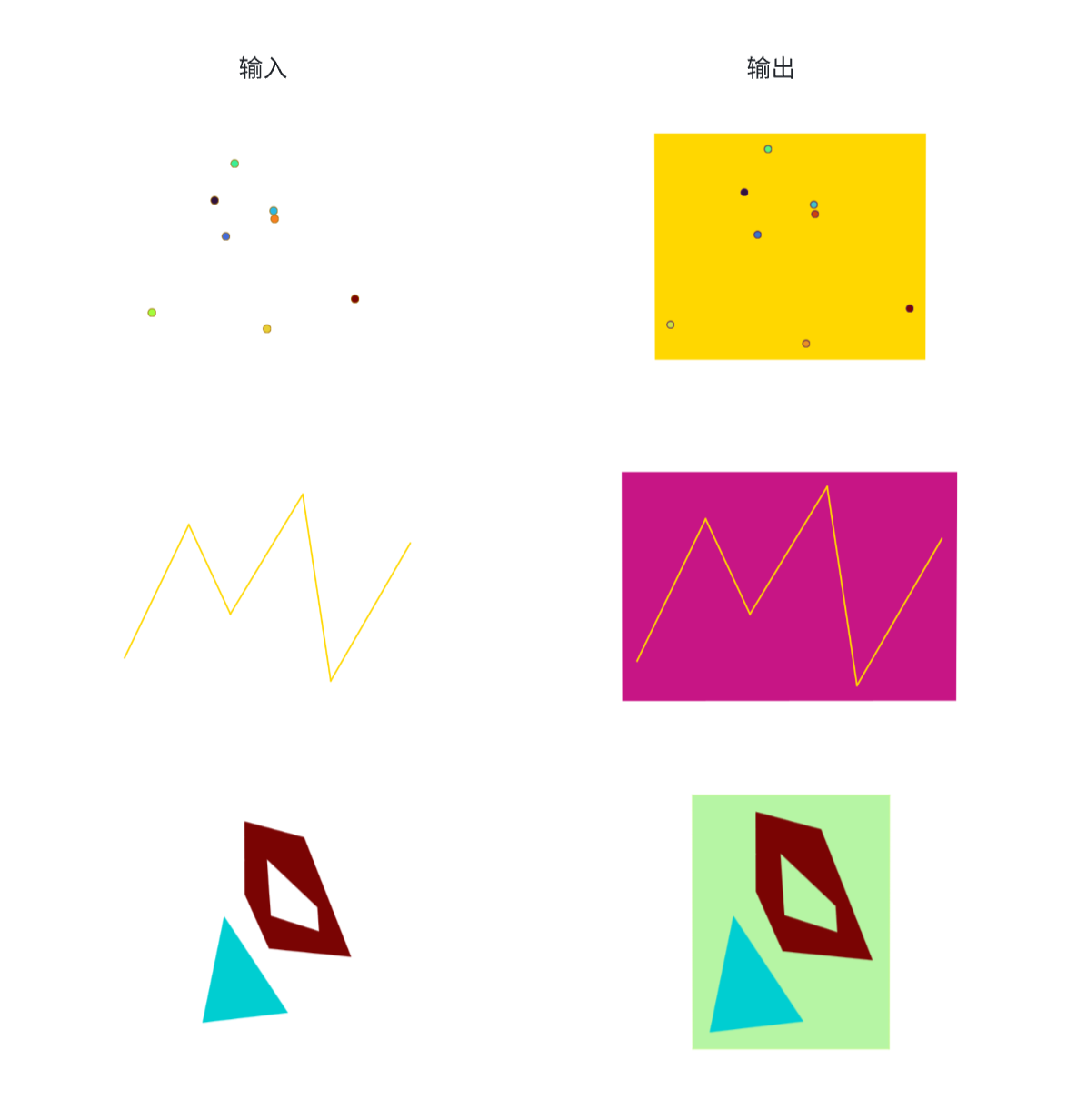

原理示意图
应用场景
交通规划与管理
- 道路红线控制:精确划定建筑后退距离(如道路两侧各退让10米)
- 轨道安全区:设置铁路沿线标准矩形防护带
- 交通管制区:规划临时交通限制的矩形范围
国土安全与军事
- 边境监控带:建立规则矩形巡逻警戒区
- 军事禁区:划定重要设施的矩形安防范围
- 应急响应区:设置突发事件的标准处置区域
城市规划与保护
- 立面控制区:沿街建筑立面的矩形改造范围
- 历史保护区:文物建筑的矩形保护缓冲带
- 开发控制线:规划区域的矩形建设边界
参数说明
基础设置(必填)
参数名称 | 参数描述 | 数据类型 |
---|---|---|
输入矢量文件 | 需要进行缓冲的要素 | 点、线、面 |
缓冲区方法 | 构建缓冲区所使用的方法,提供以下两种选择: 一是平面方法,投影坐标下使用,二是测地线方法,地理坐标下使用 | |
外扩宽度 | 水平方向扩展距离,单位为米 | |
外扩高度 | 垂直方向扩展距离,单位为米 | |
输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
输出文件名 | 输出矢量文件的文件名 | 文本(不含扩展名) |
高级设置(选填)
参数名称 | 参数描述 |
---|---|
文件格式 | 指定输出的文件格式,默认为GPKG VectorData (.gpv) ,也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
输出指定字段 | 启用后可手动配置输出字段,若不启用则保留原始字段结构 |
重投影 | 启用后可设置输出文件的空间参考系,否则使用输入要素的坐标系 |
注意事项
坐标系统选择
- 投影坐标系使用平面方法,地理坐标系使用测地线方法,不要混用
- 线性单位应与缓冲区距离单位一致
数据质量检查
- 检查要素几何有效性(避免自相交、空几何等问题)
- 确认要素类型(点、线、面)与预期分析一致
- 处理异常值(如极短线段或极小面要素)
操作步骤
步骤 1:启动工具

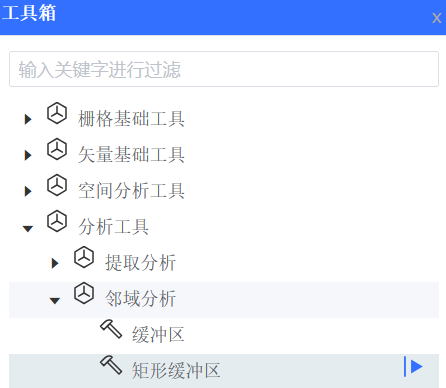

打开工具箱→导航至【分析工具】 > 【邻域分析】 → 双击启动【矩形缓冲区】工具窗格
步骤 2:设置参数
-
基础参数配置

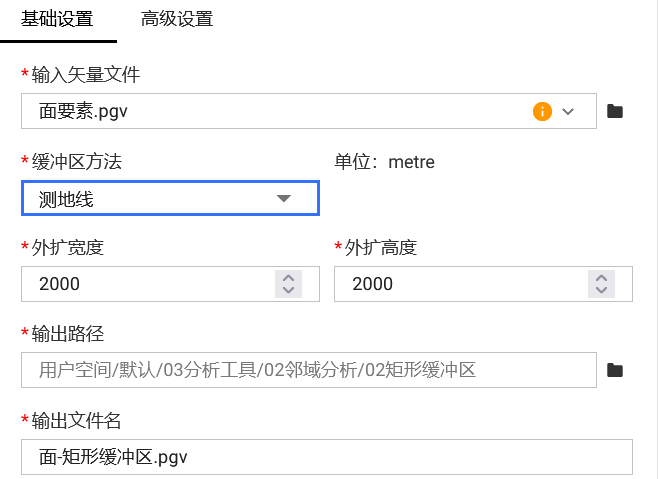

在基础设置界面中,用户输入要素、根据要素的坐标来选择相应的缓冲区方法,设置外扩宽度和外扩高度
-
高级参数配置
在高级设置界面中,用户可根据自己需求来进行相应的设置,包括输出的文件格式、指定输出字段以及重投影,参数为可选项
步骤 3:运行并监控任务状态

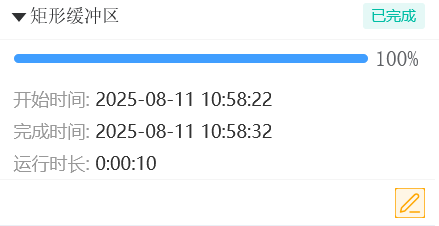

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败,工具将提供错误提示信息,用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
