栅格转点

功能概述

该工具用于将输入的栅格数据集转换为矢量点要素数据。转换时，会在每个有效像元（非 NoData）的中心位置生成一个点，并将像元的值作为点要素的属性字段。输出结果为点要素类，能够在矢量环境下更直观地表示栅格中的离散信息，并支持基于点的空间分析。

适用场景

场景	说明	示例
属性离散化表达	将栅格像元转换为点，使其值以离散点的方式呈现，便于观察和制图	高程栅格 → 高程点
空间采样分析	栅格转点后便于作为采样点数据参与统计或空间插值	温度栅格转点后用于克里金插值
数据体量压缩	在不需要连续面信息时，以点替代栅格，减少存储与运算量	降水栅格转点，用于抽样建模
属性查询	点要素可直接通过属性表进行查询和统计	查询特定范围内的像元值分布
与矢量融合分析	点数据更容易与矢量要素进行空间连接或叠加分析	将栅格高程转点后与道路叠加分析

理论图示

参数介绍

参数名称	参数描述	补充说明
输入栅格文件	待转换的栅格数据集	应为分类或离散型数据（如土地利用、坡度等级），不推荐直接使用连续浮点型数据
不导出无效值	是否排除无效像元的点	选中后，栅格中的无效值（如 NoData）不会生成点要素
输出路径	指定结果文件的存储目录	建议选择数据库或文件夹，便于后续管理
输出文件名	指定输出矢量文件名称	避免中文和特殊符号，确保命名规范且易识别

操作步骤

1. 启动工具：



   在【栅格基础工具】工具箱中，依次导航至【数据转换】 > 【栅格转出】，选择并打开【栅格转点】工具窗格。

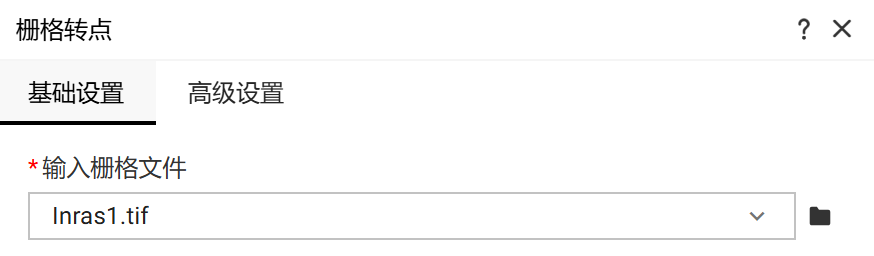

2. 输入栅格文件：



   • 【输入栅格文件】：选择栅格文件 "Inras1.tif"

3. 是否导出无效值



   • 【不导出无效值】：勾选

4. 指定输出位置与名称：



   • 【输出路径】：选择路径 "用户空间/工具箱/栅格基础工具/数据转换/栅格转出"。
   • 【输出文件名】：输入 "rastertopolygon.shp"。

5. 执行生成：

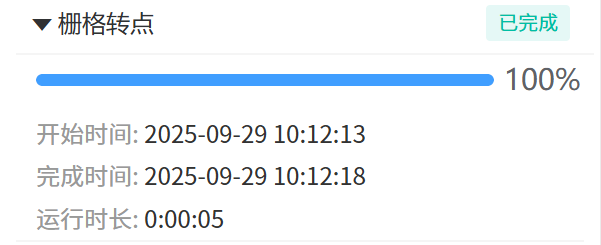

   • 点击窗格底部的 【运行】 按钮 → 等待任务列表提示"工具执行成功"

注意事项

• 输入数据类型：适用于分类栅格（整型数据），若为连续型数据，生成点过多不利于分析。
• NoData 处理：可选择是否导出无效值，避免生成无意义的点。
• 输出结果体积：每个像元都会生成点，大范围高分辨率数据会导致输出文件非常庞大。
• 投影与坐标系：输出点要素继承输入栅格的空间参考，需与其他数据保持一致。
• 性能与效率：大数据量转换耗时较长，建议先裁剪或抽稀栅格后再转换。
