栅格转面

功能概述

该工具用于将输入的栅格数据集转换为矢量面要素数据。转换时，会根据像元的值将相邻的同值区域聚合为面，并保留对应的属性字段，从而实现栅格数据到矢量数据的转换。输出结果为面要素类，能更直观地表达分类信息并支持矢量分析。

适用场景

场景	说明	示例
分类结果矢量化	将栅格分类结果（如土地利用、植被类型）转换为矢量面，用于制图与统计	土地利用栅格 → 土地利用面
空间统计与分析	矢量数据便于叠加、缓冲、裁剪等空间分析	将坡度等级栅格转面后与行政区叠加
精细制图表达	矢量面比栅格在制图中边界更清晰，符号化更灵活	制作土地覆盖专题图
面积与属性统计	矢量面要素可直接计算面积、周长及属性统计	计算不同土地利用类型的面积占比
数据集成	便于与其他矢量数据融合或入库管理	将遥感分类结果转为面要素并入库

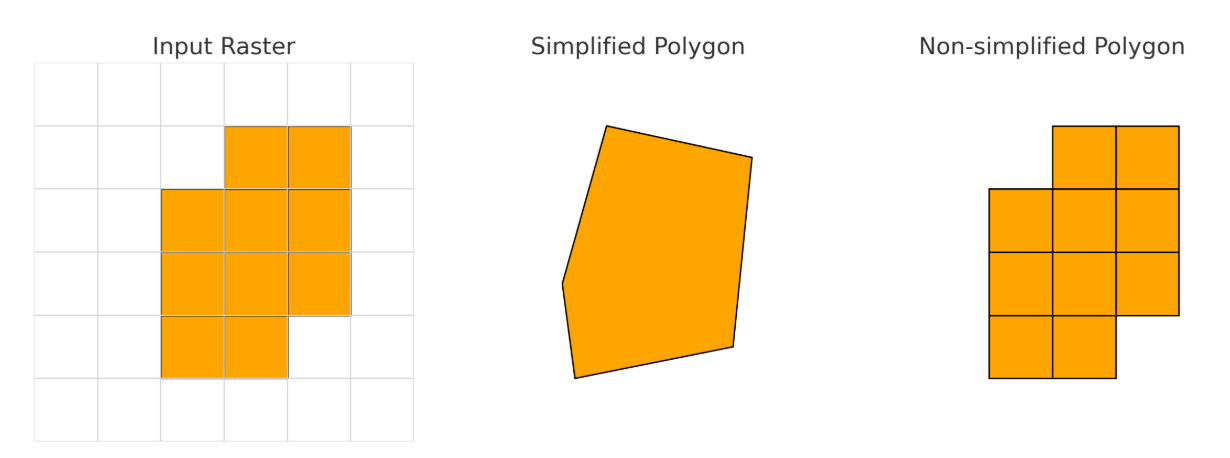

理论图示

参数介绍

参数名称	参数描述	补充说明
输入栅格文件	待转换的栅格数据集	应为分类或离散型数据（如土地利用、坡度等级），不推荐直接使用连续浮点型数据
存储栅格值字段	输出面要素属性表中存储原始栅格值的字段	通常为 VALUE，用于记录面要素对应的原始栅格分类值
是否使用 8 联通性	定义相邻像元判定方式：4 邻域（仅上下左右相邻）或 8 邻域（包括对角线相邻）	4 联通性适合严格边界，8 联通性适合更平滑的区域聚合
输出路径	指定结果文件的存储目录	建议选择数据库或文件夹，便于后续管理
输出文件名	指定输出矢量文件名称	避免中文和特殊符号，确保命名规范且易识别

操作步骤

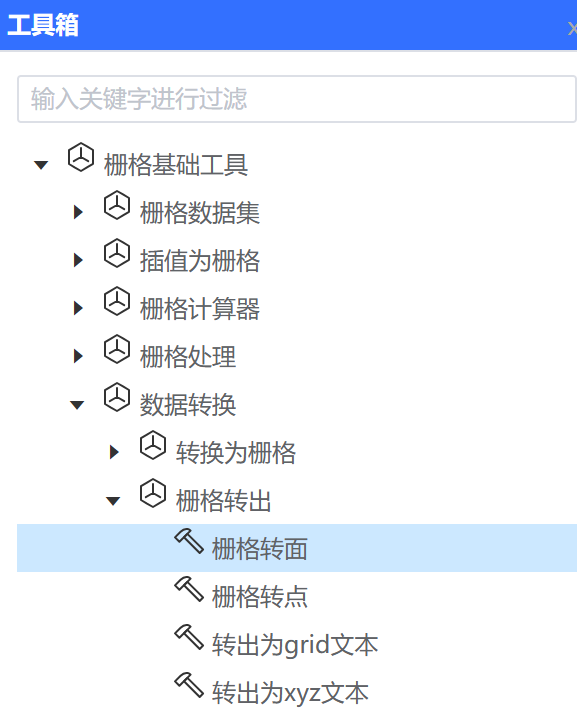

1. 启动工具：



   在【栅格基础工具】工具箱中，依次导航至【数据转换】 > 【栅格转出】，选择并打开【栅格转面】工具窗格。

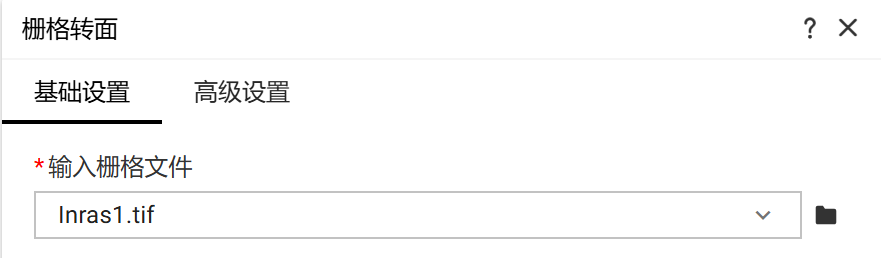

2. 输入栅格文件：



   • 【输入栅格文件】：选择栅格文件 "Inras 1 .tif"

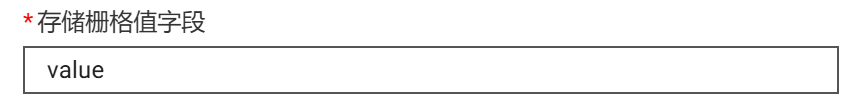

3. 存储栅格值字段：



   • 【存储栅格值字段】：选择字段 "value"

4. 是否使用 8 联通性：



   • 【是否使用 8 连通性】："勾选"。

     8 -联通性指的是在栅格（像元）网格中把 8 个邻居（上下左右 + 四个对角线）都视为“相邻”的连接规则。换言之，某个像元与其周围 3 × 3 区域内除自身外的任何像元都可被认为是直接相连的（如果它们满足“相同类别/满足条件”这一前提）。

     8-联通性邻居（包括对角）：

     1 1 1 1 X 1 1 1 1

     在上图中，所有 8 个 1 都被视为与 X 相连（8 -联通）。

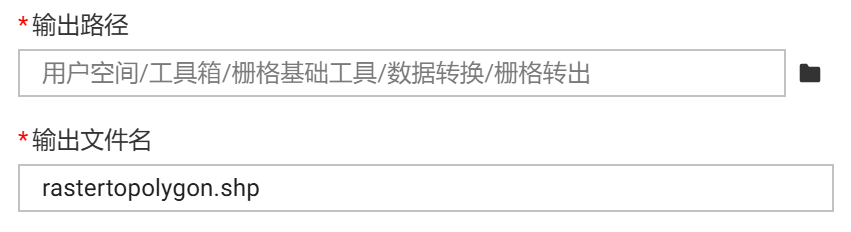

5. 指定输出位置与名称：



   • 【输出路径】：选择路径 "用户空间/工具箱/栅格基础工具/数据转换/栅格转出"。
   • 【输出文件名】：输入 "rastertopolygon.shp"。

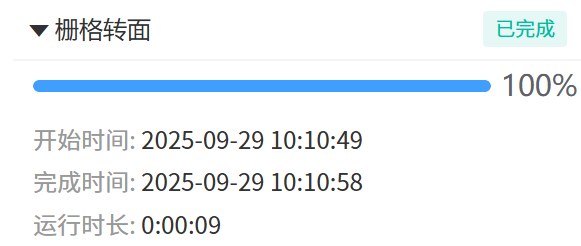

6. 执行生成：



   • 点击窗格底部的 【运行】 按钮 → 等待任务列表提示"工具执行成功"

注意事项

• 输入数据类型：适用于分类栅格（整型），若输入为连续数据需先重分类。
• 联通性选择：不同联通性会影响面要素的边界形态与数量。
• 小斑块处理：栅格转换会保留所有区域，可能生成大量碎小多边形，必要时后续可用“聚合”或“简化”处理。
• 投影与坐标系：输出面要素继承输入栅格的空间参考，确保与其他数据一致。
• 性能与精度：大规模高分辨率栅格转换耗时较长，且输出文件体积较大，建议在感兴趣范围内裁剪后再转换。
