坡向
功能概述
根据输入 DEM 的高程变化计算坡面最大坡降方向，并输出坡向栅格结果。

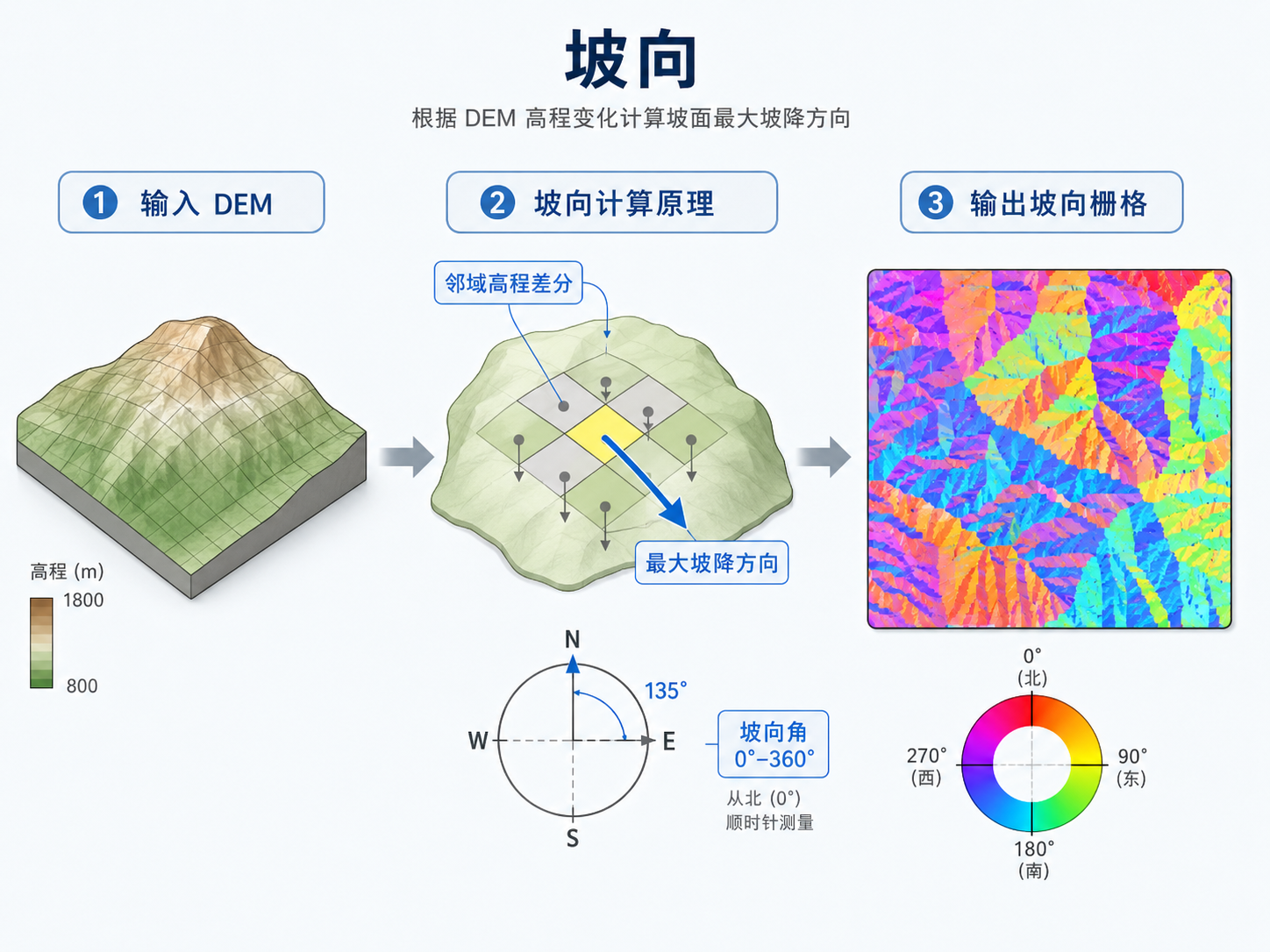

原理简介
坡向表示坡面最大坡降方向，通常以正北为 0°、顺时针 0°~360° 表示。其计算本质是基于 DEM 邻域高程差分估计地表梯度，再将梯度方向转换为方位角。
适用场景
- 开展坡面朝向、太阳辐射、汇流方向等地形分析前的基础预处理。
- 用于滑坡敏感性、生态适宜性和地貌分区等地表形态研究。
- 为水文分析、土壤侵蚀分析和工程选址提供地形因子输入。
参数介绍
| 参数名称 | 参数描述 | 补充说明 |
|---|---|---|
| 输入DEM栅格文件 | 输入的数字高程模型(DEM)栅格文件 | 必填 |
| Z轴缩放因子 | 计算前对高程值的缩放倍数，默认1.0 | 必填；默认值：1.0 |
| 输出坡向栅格文件 | 输出的坡向栅格文件 | 必填 |
操作步骤
- 启动工具：打开【计算工具箱】工具箱 → 导航至【专题分析】 > 【地形分析】 → 启动【坡向】工具窗格。
- 准备输入：按数据类型选择【输入DEM栅格文件】，确认输入数据完整且可正常读取。
- 设置核心参数：根据业务目标配置【Z轴缩放因子】，必要时结合单位、阈值、统计方法或插值方式进行调整。
- 设置输出：指定【输出坡向栅格文件】，并确认输出路径、格式和命名规则满足后续使用需求。
- 运行并检查结果：点击【运行】执行任务，完成后检查结果数据的范围、数值分布、字段结构或空间位置是否符合预期。
注意事项
- 涉及多幅栅格联合计算时，优先确认坐标系、分辨率、范围和网格对齐方式一致。
- DEM 中的空洞、噪声和异常高程会直接影响坡度、坡向、曲率等地形因子结果。
- 当高程单位与平面单位不一致时，应通过 Z 轴缩放因子修正垂直比例关系。
