坡度

功能概述

根据输入 DEM 计算地表坡度，并按指定单位输出坡度栅格结果。

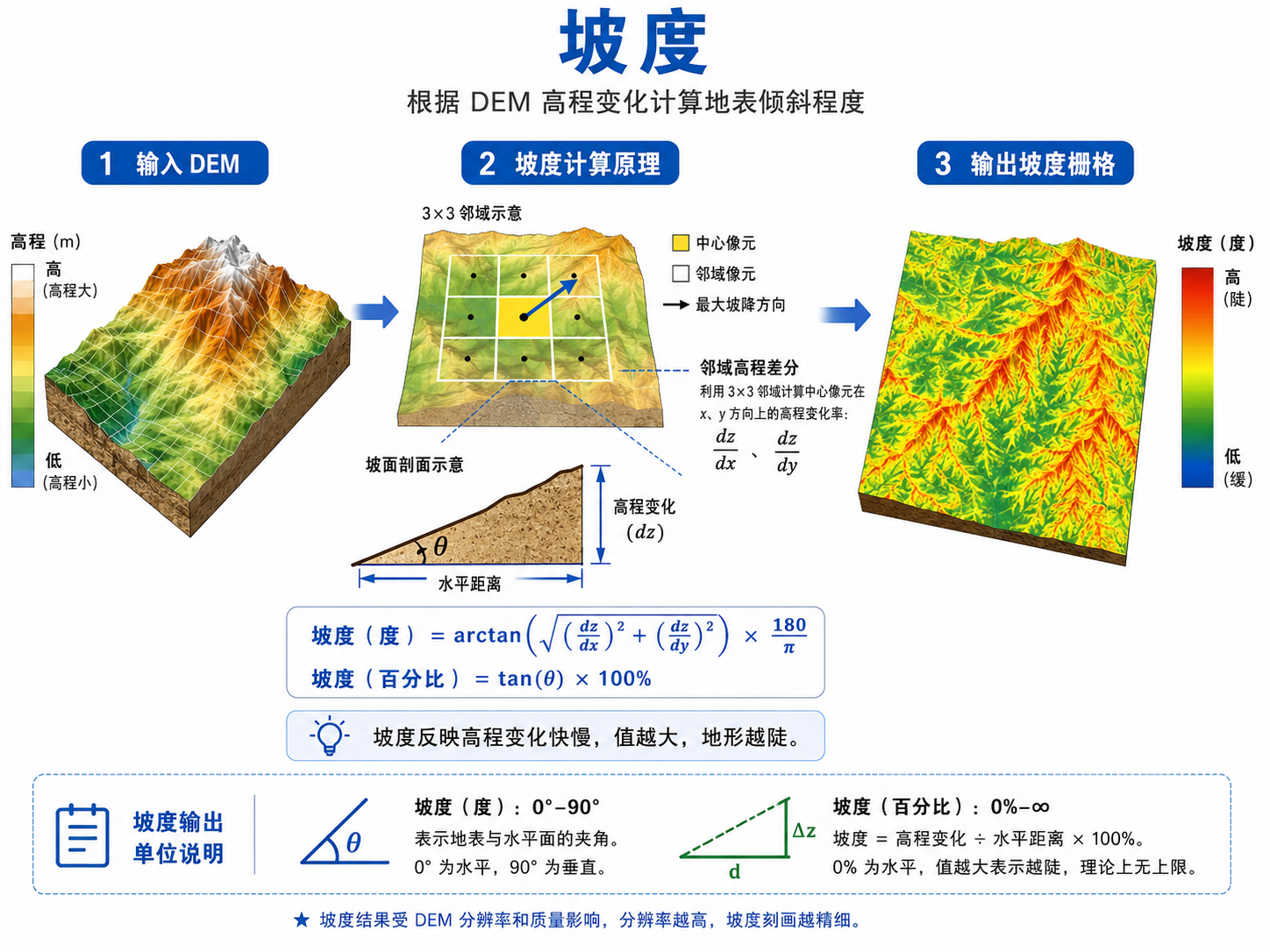

原理简介

坡度反映地表高程变化的陡缓程度，通常根据 DEM 在 x、y 方向的一阶导数计算。常见表达为 $\theta = \arctan\left(\sqrt{(\partial z/\partial x)^2 + (\partial z/\partial y)^2}\right)$，再按需要转换为度、弧度或百分比。

适用场景

• 开展坡面朝向、太阳辐射、汇流方向等地形分析前的基础预处理。
• 用于滑坡敏感性、生态适宜性和地貌分区等地表形态研究。
• 为水文分析、土壤侵蚀分析和工程选址提供地形因子输入。

参数介绍

参数名称	参数描述	补充说明
输入DEM栅格文件	输入的数字高程模型（DEM）栅格文件	必填
Z轴缩放因子	计算前对高程值的缩放倍数，默认1.0	必填；默认值：1.0
坡度单位	坡度计算结果使用的单位	必填；默认值：degrees；可选值：度（degrees）；弧度（radians）；百分比（percentage）；上升/下降比（riserun）
输出坡度栅格文件	输出的坡度计算结果栅格文件	必填

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【专题分析】 > 【地形分析】 → 启动【坡度】工具窗格。
2. 准备输入：按数据类型选择【输入DEM栅格文件】，确认输入数据完整且可正常读取。
3. 设置核心参数：根据业务目标配置【Z轴缩放因子】、【坡度单位】，必要时结合单位、阈值、统计方法或插值方式进行调整。
4. 设置输出：指定【输出坡度栅格文件】，并确认输出路径、格式和命名规则满足后续使用需求。
5. 运行并检查结果：点击【运行】执行任务，完成后检查结果数据的范围、数值分布、字段结构或空间位置是否符合预期。

注意事项

• 涉及多幅栅格联合计算时，优先确认坐标系、分辨率、范围和网格对齐方式一致。
• DEM 中的空洞、噪声和异常高程会直接影响坡度、坡向、曲率等地形因子结果。
• 当高程单位与平面单位不一致时，应通过 Z 轴缩放因子修正垂直比例关系。
