版面设计和地图打印

地图版面和地图模板

在进行地图制图，特别是制作图集时，推荐从项目初始阶段便采用地图模板，或专门为图集构建统一的模板。通过模板可以高效地创建风格一致、结构统一的地图页面，从而提升制图效率与成果的专业性。

地图版面

地图版面是地图视觉呈现的整体框架，是传达地理信息的关键载体。其中数据框是核心组件，用于展示空间数据的实际内容。一个地图通常至少包含一个数据框，复杂地图或专题地图中可能包含多个数据框，以呈现不同的空间范围或专题信息。

地图中地理要素的空间分布、形状和方向将直接影响数据框的大小与布局方式，从而进一步决定整个页面的尺寸、比例和排版方向。地图的构图不仅关乎信息传递的完整性，还决定了制图的美学质量。

除数据框外，一个完整的地图版面通常还包含以下常用制图元素：

• 地图标题：传达地图主题与内容范围；
• 指北针：指示地图方向；
• 比例尺：表示地图与实际距离之间的比例关系；
• 图例：解释图中符号或颜色所代表的地理现象；
• 图表或注记：补充说明特定区域或要素的信息。

在地图版面设计中，需在信息表达完整性、视觉美观性与页面空间利用率之间取得平衡，合理配置各个元素的位置与大小，以提升地图的整体表现力与可读性。

地图模板

地图模板是一种可复用的制图资源，通常包括已设计好的地图版面布局、图例样式、制图符号体系，甚至可以包含预设的数据框与投影信息。使用模板可以显著简化地图制作流程，尤其适用于批量地图输出或图集制作。

通过地图模板创建新地图时，只需加载新的空间数据并修改特定内容（如标题、图例项），即可快速生成格式规范、风格统一的地图成品。

若某幅地图的版式设计成熟，具备较强的通用性和可推广性，可将其另存为地图模板，以便后续重复使用。此做法不仅提升了制图效率，也有助于保障地图产品在设计和信息表达上的一致性。

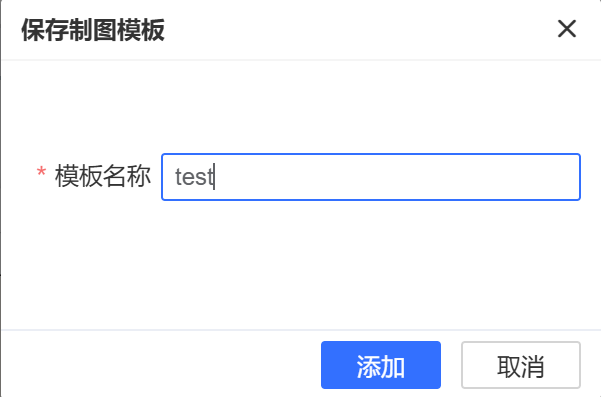

• 保存模板

  保存模板指的是将当前地图布局中设定好的图层样式、布局元素、数据框设置、比例尺、图例样式等内容打包保存为一个模板文件。



  意义：

  • 复用性：将当前地图的结构、排版和符号系统封装为模板，以便后续快速调用。
  • 标准化：确保批量地图在布局样式、元素配置、投影系统等方面保持一致。
  • 效率提升：避免重复设计，提高地图制作效率。

  保存内容：

  • 页面尺寸与方向（A 4 、A 3 、横向或纵向）
  • 数据框位置与范围
  • 地图元素（标题、图例、比例尺、指北针等）
  • 图层的符号化样式（颜色、线型、填充等）
  • 坐标系与投影设置

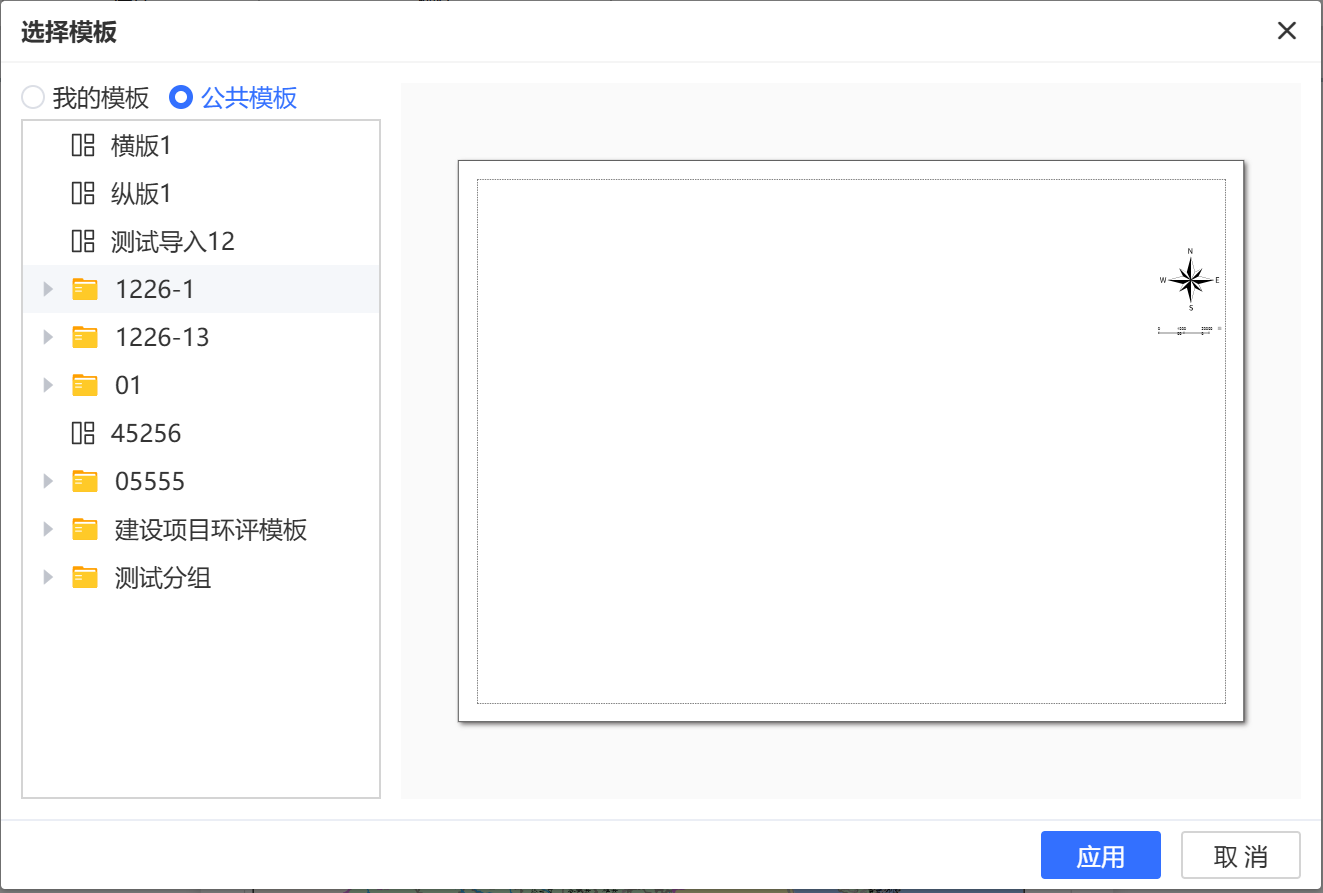

• 打开模板

  打开模板指的是基于先前保存的模板文件，创建一个新的地图布局页面。此操作在批量制图或图集制作中尤为常用。



  功能意义：

  • 快速创建：基于现有模板快速生成新地图，仅需更换数据源或调整文字信息。
  • 结构继承：自动加载模板中定义的布局结构与制图元素，避免手动添加与调整。
  • 风格统一：保持地图设计风格一致，确保地图产品的专业性与视觉一致性。

自定义数据框

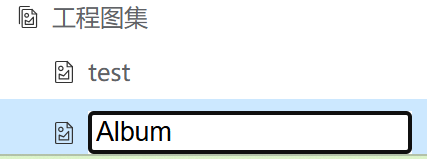

重命名数据框

数据框是组织地图的主要单位。当地图中有多个数据框时，最好通过命名进行清楚的分辨。对数据框进行重命名的具体步骤如下：

• 在工程管理中，右击要进行重命名的数据框，选择"重命名"操作



• 重新输入数据框名字

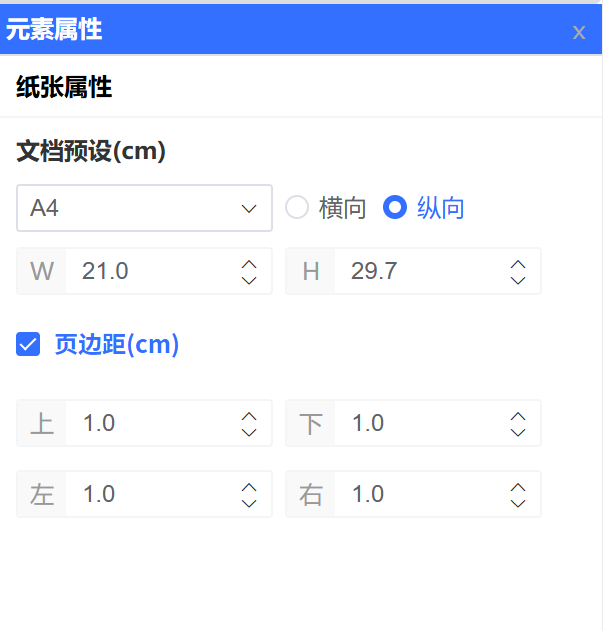

纸张属性

在地图制图过程中，纸张属性设置是影响地图成图效果、页面布局及打印输出质量的关键参数。合理配置纸张属性，有助于确保地图内容在版面中的合理排布，并满足输出规范要求。

文档预设

大小：

• A4（ 210 mm × 297 mm）
• A5（ 148 mm × 210 mm）
• 16 开（ 185 mm × 260 mm，常见于国内出版物）
• 32 开（ 130 mm × 185 mm，适用于小幅图件）

方向：页面方向决定了地图布局的排布方式，需结合数据框的形状（横长或竖长）和地图要素的分布来合理选择。

• 纵向：纸张垂直放置，适合展示较高的地理区域或竖向构图的地图。
• 横向：纸张水平放置，适合展示横向延展的地理范围，如河流走向、城市带等。

页边距：页边距是指地图内容与纸张边缘之间的留白距离，对打印装订、安全出血区及整体美观性具有重要影响。

添加与数据框相关联的地图元素

在地图版面设计中，添加必要的地图要素不仅能够提升地图的表达能力，还能增强其可读性与专业性。

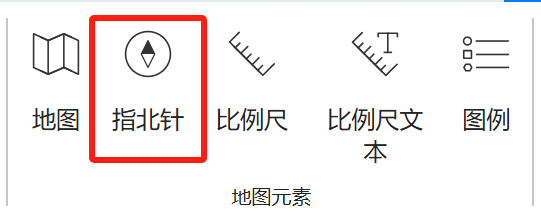

• 添加指北针

  作用：用于指示地图方向，通常默认指向“正北”，是地图导航和方向识别的重要标识。

  操作说明：

  • 在地图制图界面中，选择【插入】工具栏中的“指北针”工具。

  • 选择样式后，单击地图布局页面进行放置。

  • 可通过属性面板调整样式、大小、颜色及旋转角度。

  • 建议放置于地图边角区域，避免遮挡核心数据内容。

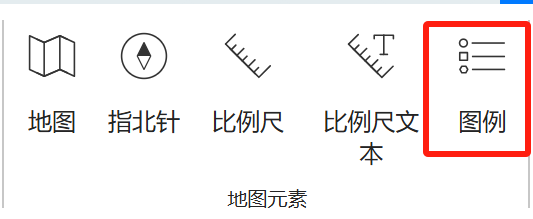

• 添加图例

  作用：说明地图中各类图层符号、颜色及其对应含义，是解读地图信息的关键组成部分。

  操作说明：

  • 在【插入】选项卡中选择“图例”工具。

  • 在布局中点击放置图例，系统将自动识别当前数据框中的图层及其符号样式。

  • 支持修改图例标题、排列方式、字体样式等。

  • 可设置图例是否自动更新，以同步图层样式变动。

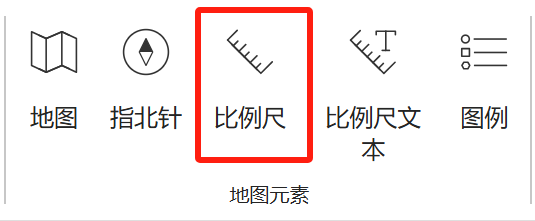

• 添加比例尺

  作用：表示地图中距离与现实世界的比例关系，帮助用户量化地理空间尺度。

  操作说明：

  • 点击【插入】中的“比例尺”按钮，选择适当样式后添加至布局页面。

  • 系统默认与当前激活的数据框关联，可在属性中更换绑定地图框。

  • 支持设置单位（米、千米、英里等）、段数、刻度值显示方式等。

  • 通常放置于地图下方或角落，避免干扰地图阅读。



• 添加地图标题

  作用：用以传达地图的主题、范围或用途，是地图页面的核心识别信息。

  操作说明：

  • 使用“文本”工具在地图布局中插入标题。

  • 可在属性中编辑标题内容、字体、字号、颜色、对齐方式等。

  • 建议标题简明扼要，体现地图核心内容，如：“某某市土地利用图（ 2023 年）”。

  • 通常置于页面上方居中位置。



• 添加图片

  作用：用于嵌入单位标志、专题图表、实景照片等补充性信息，增强地图表现力。

  操作说明：

  • 点击“图片”工具，在布局页面中选择添加位置。

  • 在弹出的文件浏览器中选择所需图片文件（如 PNG、JPG）。

  • 添加后可自由调整位置、大小、透明度等属性。

  • 应避免遮挡地图主体内容，图片文件建议为高分辨率版本。



导出地图图片

导出地图图片是将地图制图中的制图成果以图像格式保存，用于打印、展示、报告插图或网络发布等场景的关键步骤。该操作确保地图内容以高质量、静态图像的形式进行输出和传播。

导出地图图片的目的与意义

• 成果输出：将地图作为静态图像文件，用于报告、海报、图集等正式发布渠道。
• 格式共享：生成通用图像格式，方便跨平台展示与使用。
• 成图质量控制：导出过程中可自定义分辨率、色彩模式、压缩方式等，确保输出质量符合印刷或数字展示要求。

导出分辨率

DPI（Dots Per Inch）决定图像清晰度。

常见设置：

• 96 dpi：用于屏幕浏览（网页、PPT）
• 300 dpi：适用于高质量打印
• 600 + dpi：专业出版印刷或细节丰富地图
