栅格处理
在昕图 XinGEO 中，栅格数据相关操作主要分为两类：
- 栅格处理：以“栅格图层”为对象进行整体处理（如裁剪、掩膜、差异、复合、镶嵌），通常会生成一个新的结果栅格图层，原始图层不变。
- 像元编辑：以“像元”为对象进行精细编辑，需要进入像素编辑器。

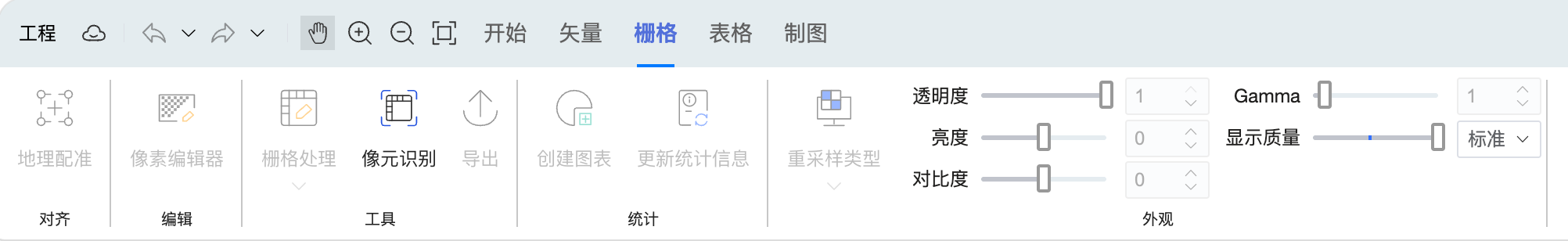

在工具栏中，栅格处理功能位于“栅格”Tab；像元编辑功能位于二级 Tab（像素编辑器）。

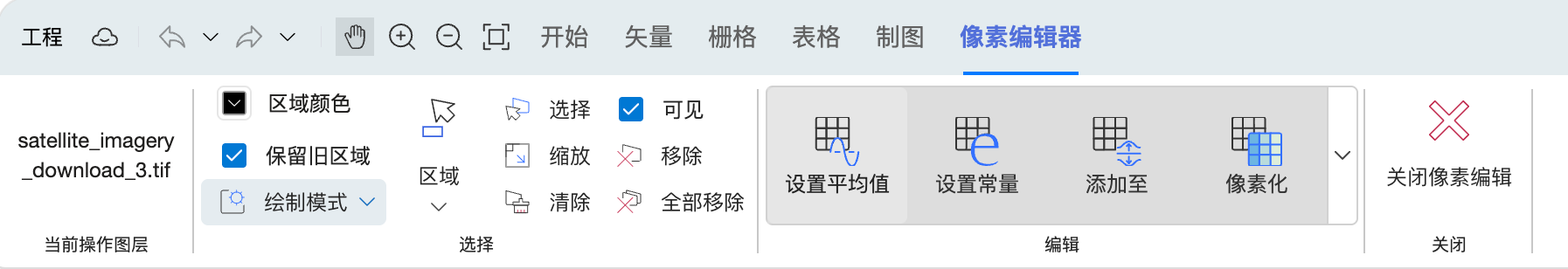

选中栅格数据，在栅格Tab栏点击像素编辑器即可进入像素编辑器。
栅格处理
提示
本页中的【裁剪】与【掩膜】均以“当前地图视图范围”作为空间边界。执行前请先平移/缩放地图，使视图范围准确覆盖目标区域。

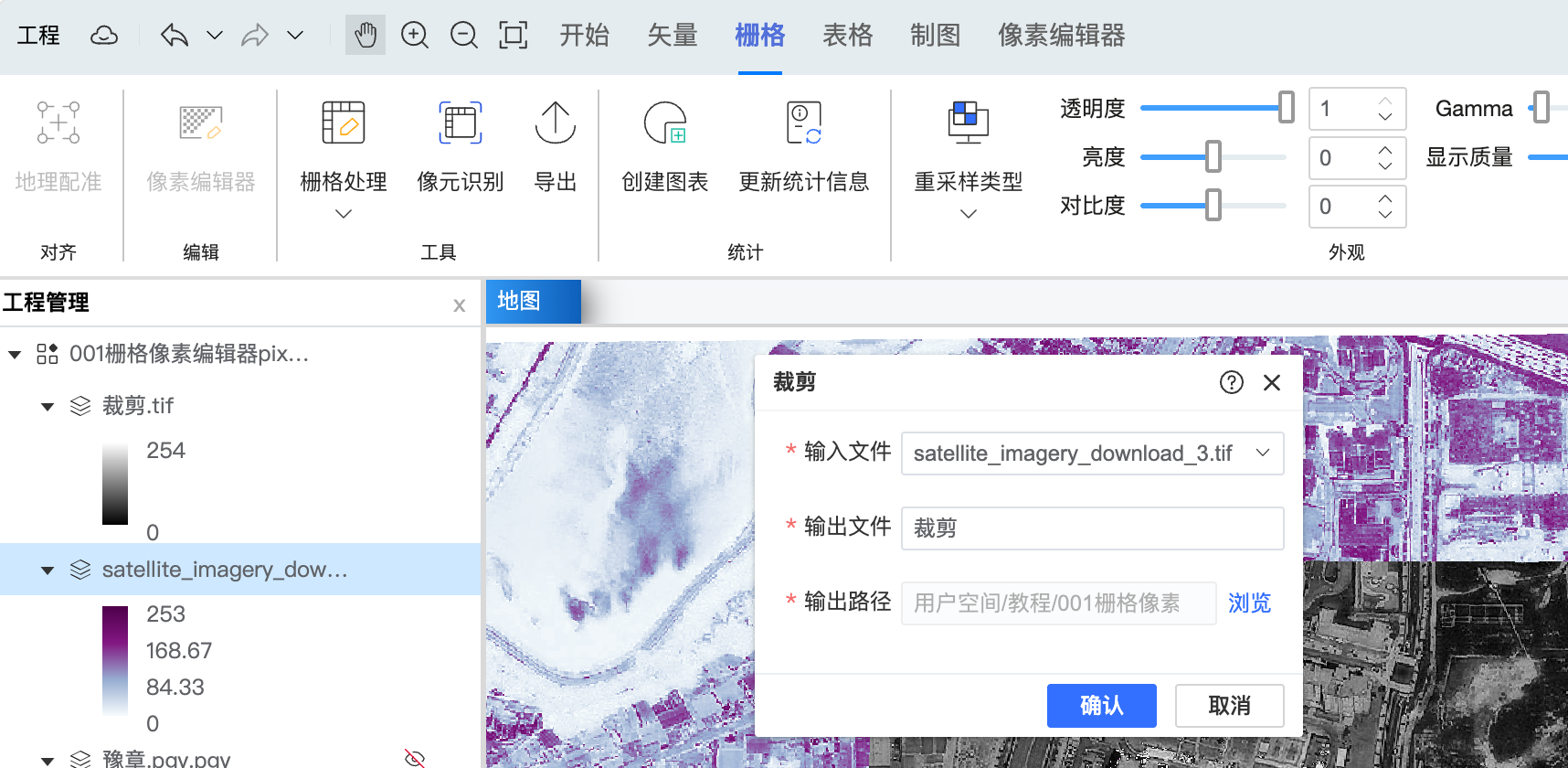

裁剪
功能概述：裁剪用于按“当前地图视图范围”提取栅格数据，仅保留视图范围内的部分，输出为新的栅格图层。
适用场景：缩小分析范围、提取感兴趣区域（ROI）、减少数据量以提升后续处理效率。
参数说明：
- 输入文件：待处理的原始栅格图层（内容列表中已加载并被选中的图层）。
- 存储名称：裁剪结果图层名称。建议包含区域/时间等信息，便于管理。
- 存储路径：裁剪结果保存目录。
操作要点：
- 在内容列表中选中目标栅格图层。
- 调整地图视图范围（即裁剪边界）。
- 在栅格 Tab 中点击【裁剪】，填写存储名称与存储路径后执行。
注意事项：
- 裁剪边界来自当前视图范围；如需精确范围，请先精确定位/缩放。
- 裁剪只生成新图层，不会修改原始图层，便于对比与回溯。
掩膜
功能概述：掩膜用于按“当前地图视图范围”对栅格进行区域排除处理。执行后，视图范围内的像元通常会被置为 NoData（或被剔除），仅保留视图范围外的栅格内容，并输出为新的栅格图层。
你可以将其理解为与【裁剪】相反：
- 裁剪：保留视图范围内。
- 掩膜：剔除视图范围内、保留视图范围外。
适用场景：
- 快速移除当前视图范围内冗余数据；
- 保留背景或边缘区域用于叠加、补充分析；
- 在大范围影像数据中进行区域排除处理；
- 进行屏幕级别的数据清理与可视化优化。
参数说明：
- 输入文件：待处理的原始栅格图层（内容列表中已加载并被选中的图层）。
- 存储名称：掩膜结果图层名称。建议包含区域/时间等信息，便于管理。
- 存储路径：掩膜结果保存目录。
操作步骤：
- 打开地图项目并加载数据： 在昕图软件中打开包含目标影像数据的项目，确保相关影像图层已加载至内容列表，并可在地图视图中正常显示。
- 调整地图视图：使用缩放和平移工具，定位地图窗口，使视图范围准确覆盖希望移除的区域。此视图范围即将被作为“掩膜”使用，图像中显示的像素将被剔除。
- 选中待掩膜图层：在内容列表中，单击选择目标影像图层，确保该图层处于可视状态。此图层将作为掩膜处理的输入数据。
- 输入存储路径和名称：手动输入掩膜后的栅格数据名称以及存储位置。
- 执行掩膜操作：点击栅格处理中的掩膜，系统将自动将当前视图范围作为掩膜区域执行处理。
- 生成掩膜图层：完成处理后，将生成一个新的影像图层。该图层将自动添加至内容面板，仅显示未被当前视图遮罩的部分。
注意事项：
- 掩膜边界来自当前视图范围；执行前请准确调整视图。
- 仅对当前选中图层生效；多个图层需重复执行或使用批处理方式。
- 掩膜区域像元通常会被置为 NoData，不参与后续计算。
- 掩膜只生成新图层，不会修改原始图层。

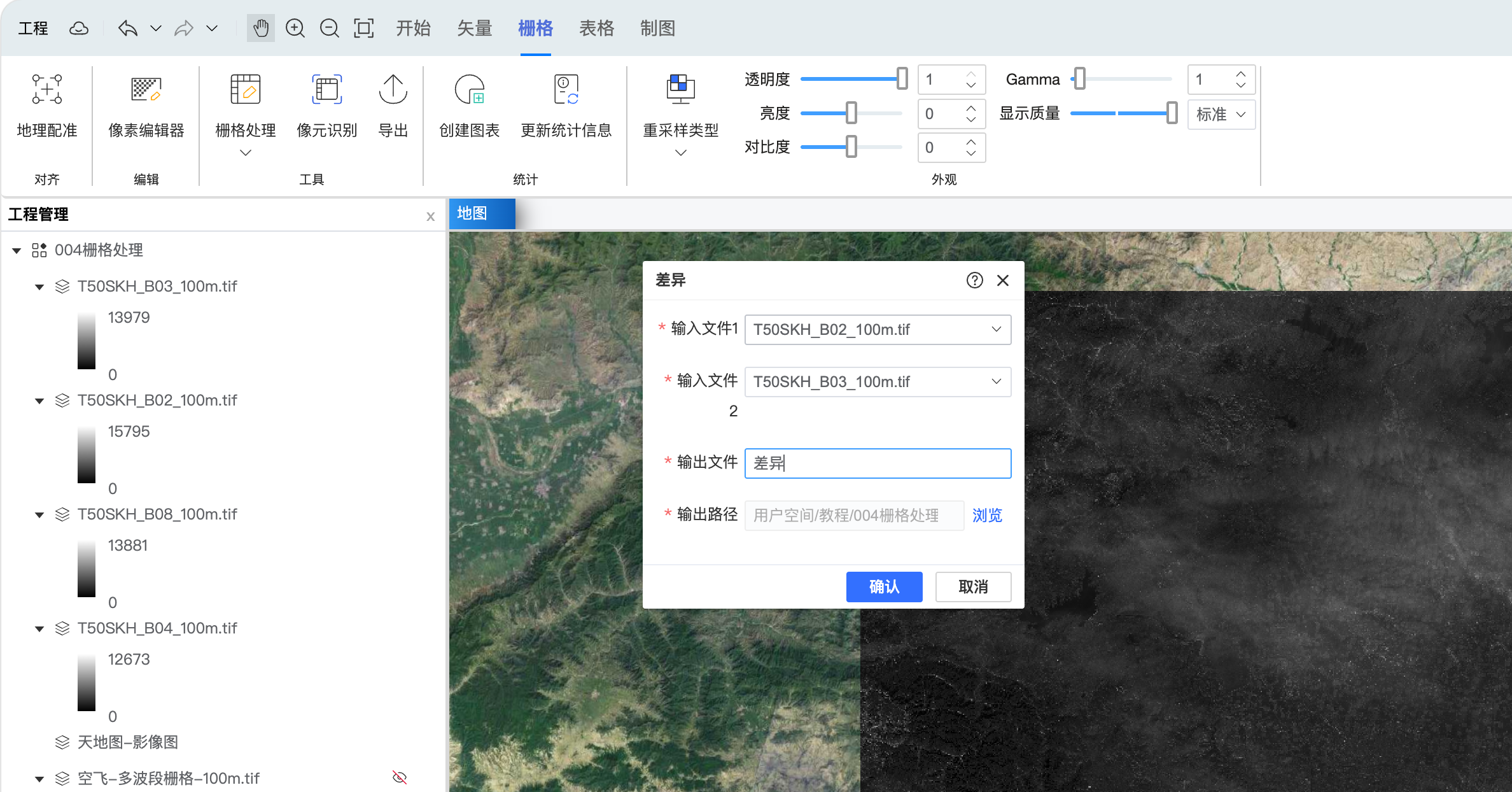

差异
功能概述：差异用于对两个栅格图层进行逐像元减法运算：
差异栅格 = 减数栅格 − 被减数栅格
该操作常用于变化检测与时序对比，例如 NDVI 差异、地表高程变化等。
注意：图层选择顺序会直接影响结果正负号。内容列表中先选中的图层作为“减数”，后选中的图层作为“被减数”。
参数说明：
- 输入文件 1：第一个参与差异计算的栅格数据（减数）。
- 输入文件 2：第二个参与差异计算的栅格数据（被减数）。
- 存储名称：差异结果栅格名称。
- 存储路径：差异结果保存位置。
数据示例：
- 输出栅格 = 目标栅格 - 起始栅格（
Outras.tif = Inras2.tif - Inras1.tif）。 - 若两个输入栅格中任意一个对应像元为 NoData，则结果像元为 NoData。
操作步骤：
- 加载两个用于对比的栅格图层。
- 按顺序选中图层：先选中“减数”，再选中“被减数”。
- 输入存储名称与存储路径。
- 点击【差异】执行，完成后生成新的差异结果图层。
注意事项：
- 差异为方向性运算，请确认“后时相 − 前时相”等业务含义与选择顺序一致。
- 两个输入栅格应具备一致的空间参考、分辨率、像元对齐与范围；若不一致，可能触发重采样，从而影响结果可比性。

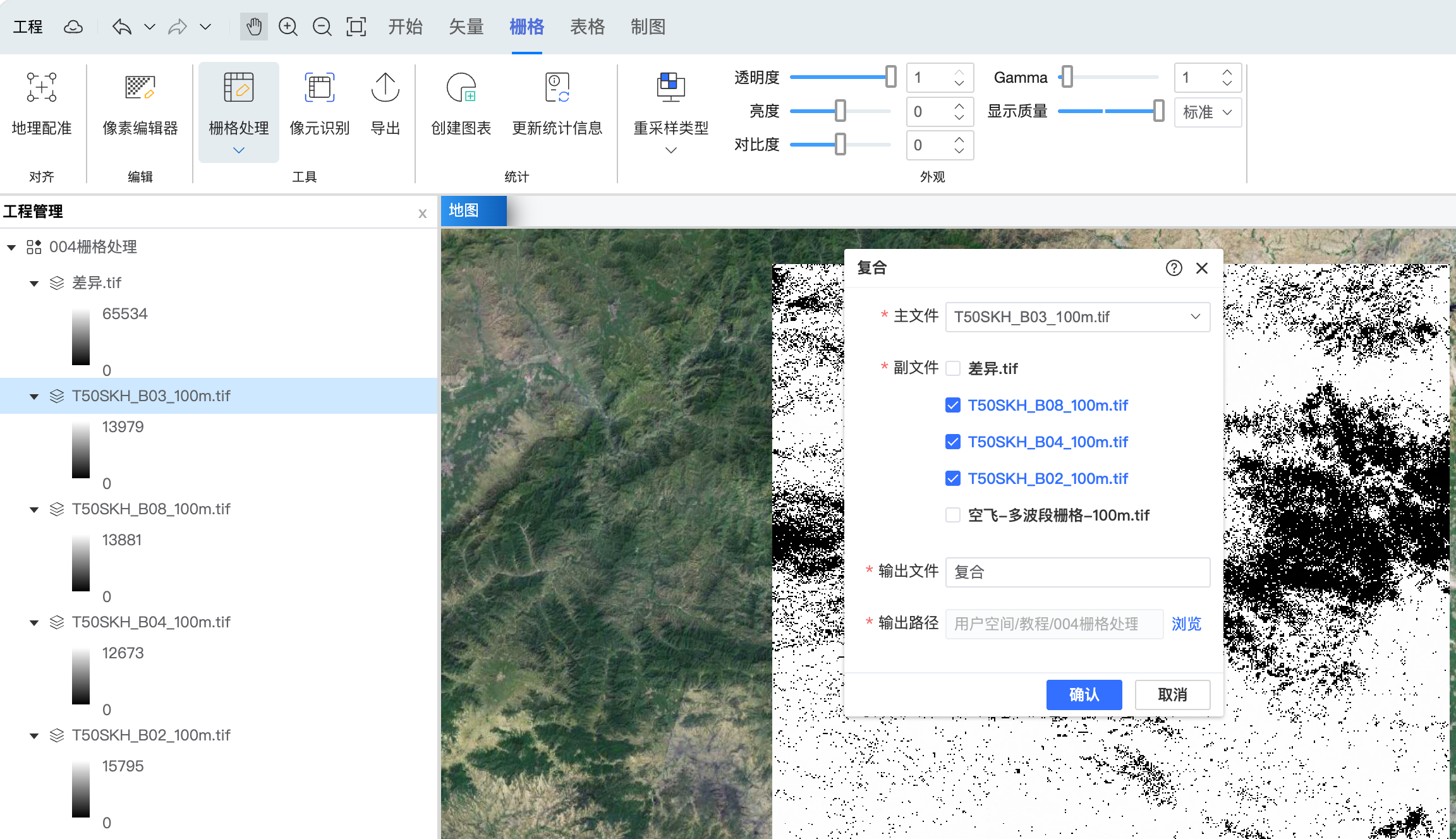

复合
功能概述：复合用于将多个单波段栅格图层合成为一个多波段栅格图层。合成结果会沿用参考栅格的空间参考与像元对齐，并将各输入图层按顺序写入不同波段。
适用场景：多光谱合成、遥感预处理、分类/指数计算前的波段组织。
参数说明：
- 主文件：作为参考的栅格图层（空间参考、分辨率、对齐与范围等以其为准）。
- 副文件：参与合成的其他单波段栅格图层。
- 存储名称：复合后输出的多波段栅格名称。
- 存储路径：输出结果保存位置。
注意事项：
- 输出波段顺序由图层选择顺序决定。生成 RGB 合成时，建议按红、绿、蓝的顺序选择。
- 输入图层需满足相同的空间参考与分辨率/像元大小，并保持像元对齐；否则可能产生重采样。
- 建议合成后检查波段顺序与数值范围，确保结果符合预期。

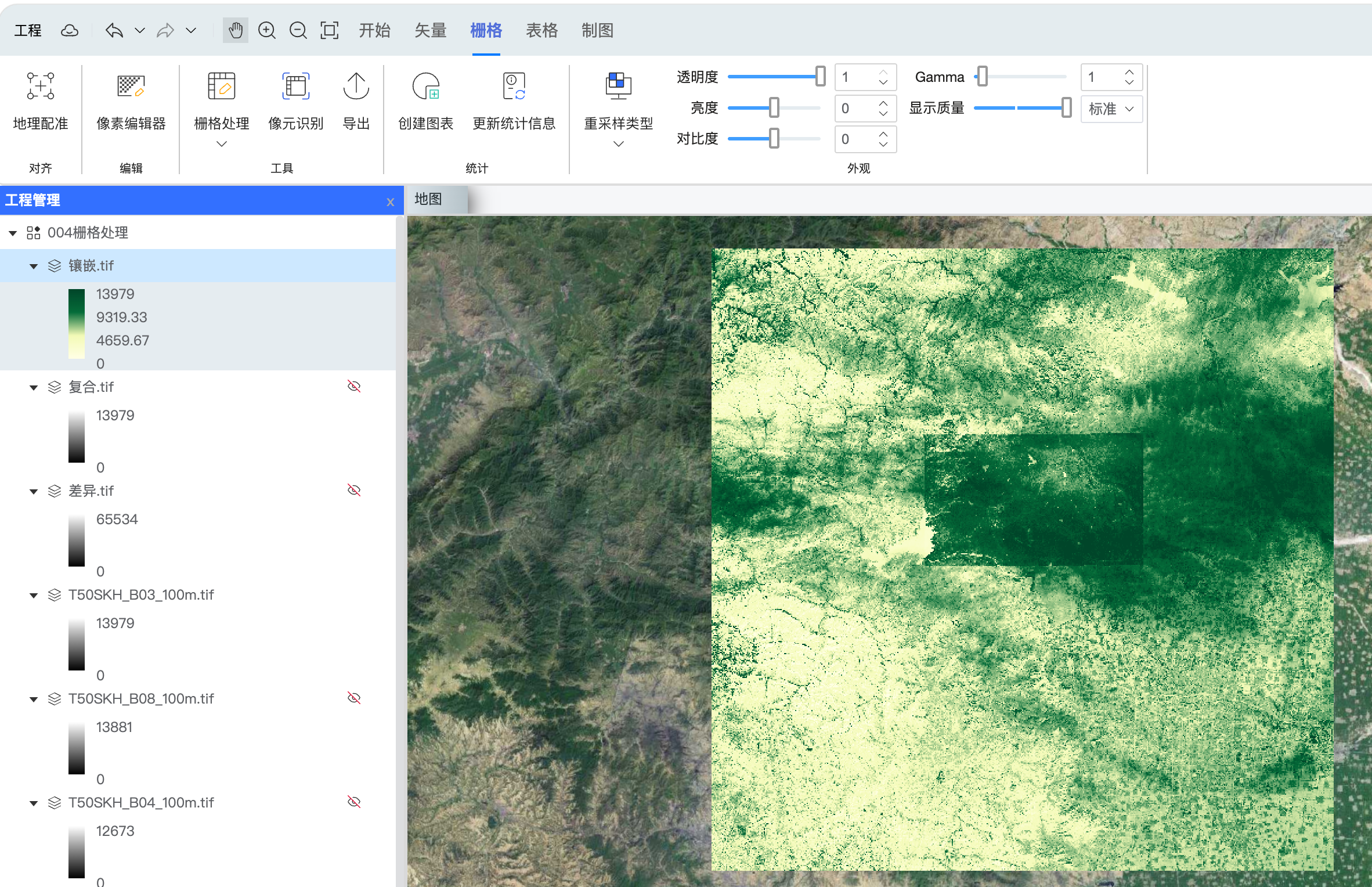

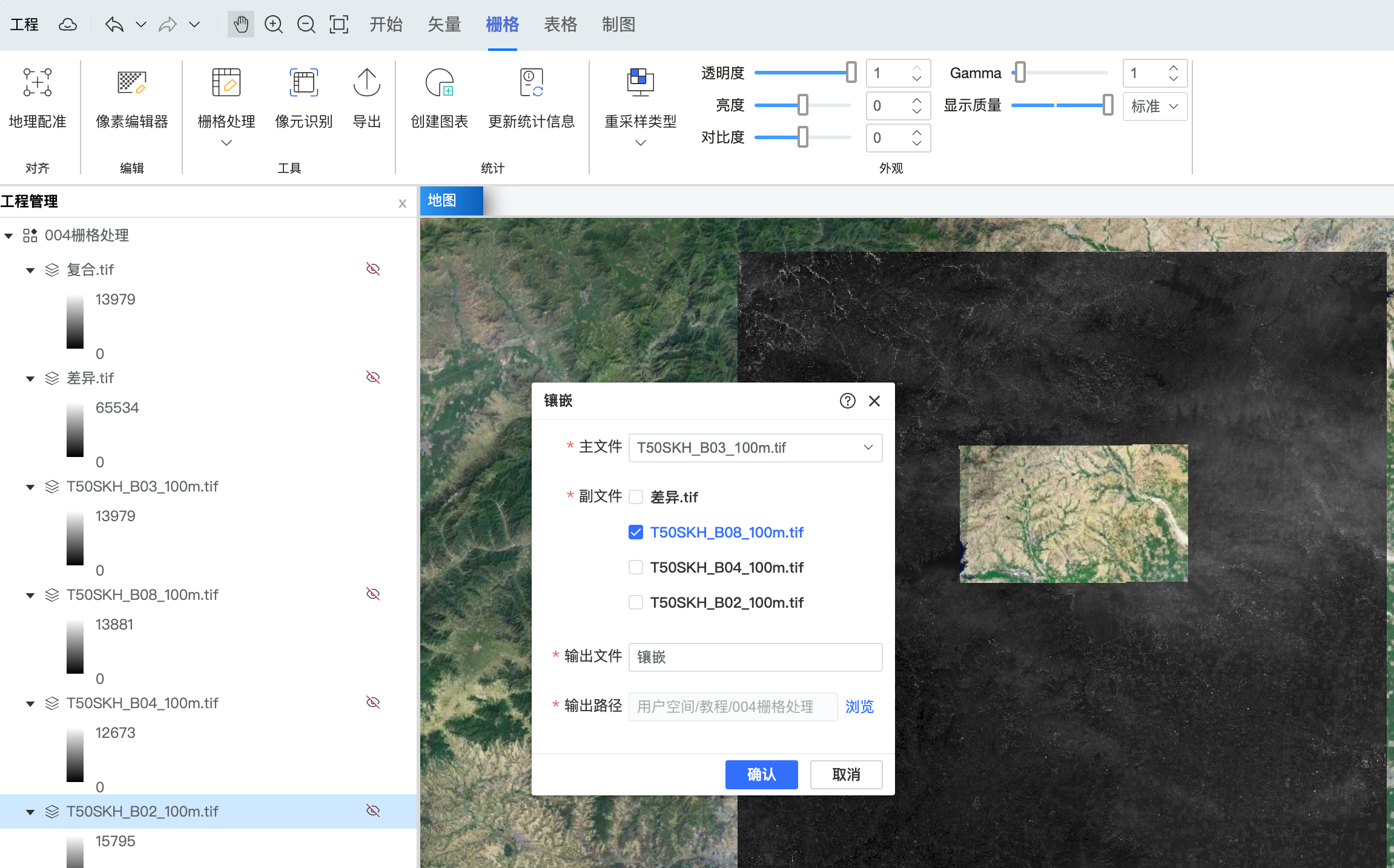

镶嵌
功能概述：镶嵌用于将多个栅格图层拼接为一个连续覆盖的栅格图层，并输出为新的栅格数据集。该过程不会修改原始数据。
广泛应用于以下场景：
- 拼接遥感影像、DEM数据或地形图；
- 构建跨区域、无缝覆盖的大范围底图；
- 整合分幅采集的数据成果；
- 空间连续性数据的可视化与后续分析处理。
参数说明：
- 主文件：作为参考的栅格图层（通常为第一张被加载或选择的影像）。
- 副文件：参与镶嵌的其他栅格图层。
- 存储名称：镶嵌输出栅格名称。
- 存储路径：输出结果保存位置。
注意事项：
- 输入图层建议具有一致的空间参考、像元大小与对齐方式；差异过大可能触发重采样，影响图像质量与数值一致性。
- 请确认各图层 NoData 值设置正确，避免镶嵌后出现异常的无效像元区域。
