合并多波段

用途

把多个栅格合并为一个多波段栅格：每个输入栅格作为输出栅格的一个波段（按添加顺序排列）。适用于 RGB 合成、把多个分析结果组合成一个多波段产品、构建多通道输入数据等。

参数说明

参数名称	参数描述	补充说明
输入栅格文件列表	要合并的栅格文件列表（顺序即输出波段顺序）。	可以是单或者多波段栅格
重采样	当输入栅格的范围/分辨率/投影不一致时，是否对齐到第一个输入栅格	建议在数据不完全一致时开启
输出文件	用于指定输出栅格数据的存储位置、文件名称、数据格式、数据类型、NoData值	详见栅格通用输出

输入与输出

• 输入：多个栅格文件（通常为单波段；也可以是多波段，但建议按“一个文件对应一个输出波段”的思路组织输入）。
• 输出：一个多波段栅格（保留空间参考；若启用重采样，以第一个输入栅格为参考对齐）。

操作步骤

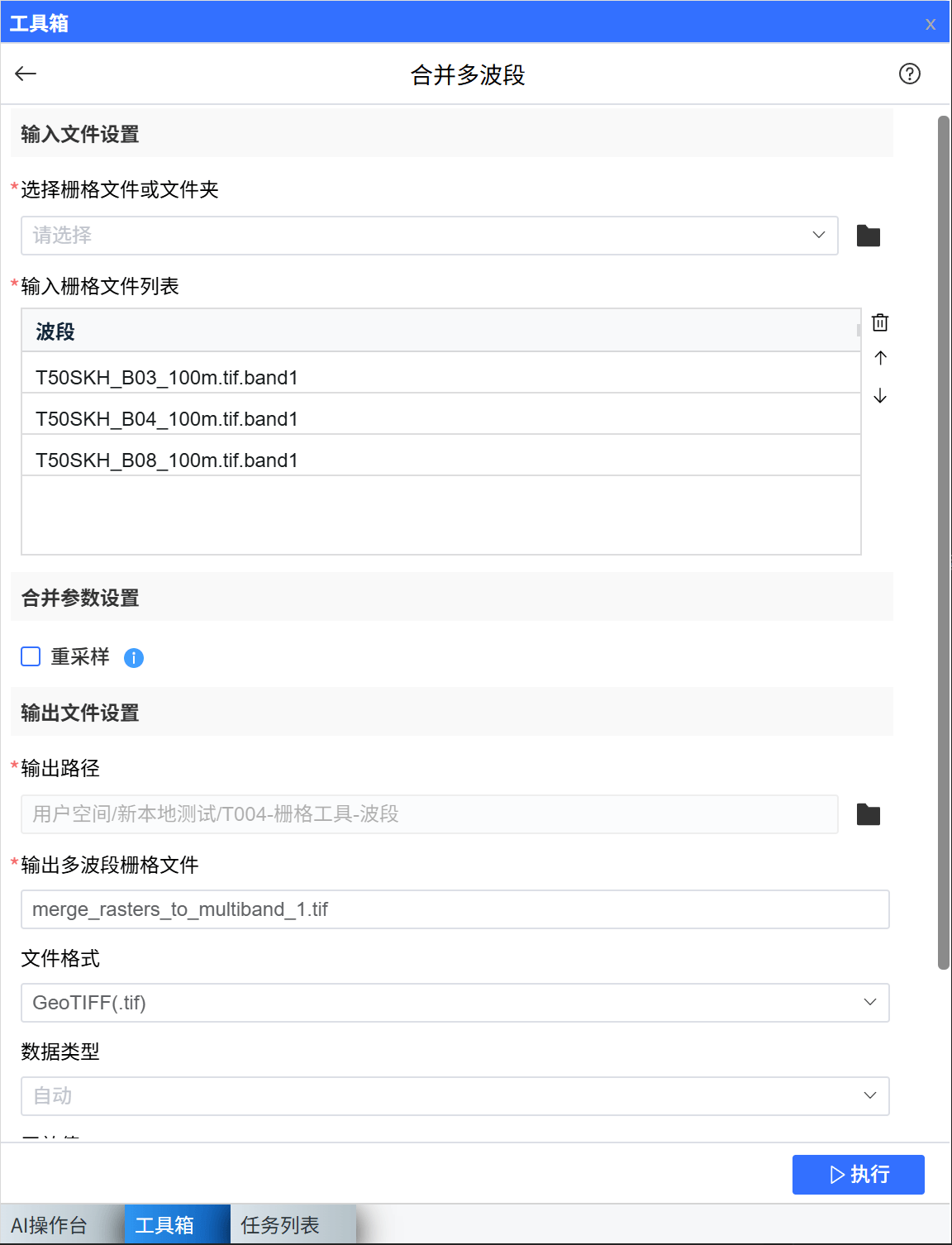

1. 打开【栅格工具】工具箱 → 导航至【栅格数据】 > 【栅格处理】→ 启动【合并多波段】工具。
2. 在【输入栅格文件列表】中按期望的波段顺序添加文件。
3. 如输入栅格可能存在投影、分辨率或范围不一致，勾选【重采样】。
4. 设置【输出多波段栅格文件】。
5. 点击【运行】生成结果。

注意事项

• 波段顺序很关键：输入文件的添加顺序决定输出的波段顺序（例如 RGB 合成时通常为 R、G、B）。
• 如果不启用【重采样】，则要求所有输入栅格的投影、分辨率、行列数/范围严格一致；否则会执行失败。
• 输出建议使用 GeoTIFF（.tif），以保留多波段与空间参考信息。

示例

• RGB 真彩色合成：按顺序添加 red.tif、green.tif、blue.tif。
• 把多个模型结果（如风险值、敏感性、权重）合并为一个多波段栅格用于后续联合分析。
