使用面分割栅格

用途

用矢量面几何把一个栅格分成两份输出：

• 第一份：几何区域内（或外，取决于反转参数）的栅格；
• 第二份：与第一份互补的栅格。

常用于把研究区内外数据拆开保存、生成内外两张掩膜结果、按边界把输入栅格分成“保留区/剔除区”。

参数说明

数名称	参数描述	补充说明
输入栅格文件	待分割的栅格。	可以是单或多波段数据
输入矢量文件	用于分割的矢量面数据。	包含分割几何对象（建议为面/多面）
反转分割区域	默认（关闭）时：第一部分为面内、第二部分为面外；开启后相反。	开启关闭不会影响分割结果，只会影响文件命名。
包含边界像元	若开启，则与面边界相交的像元也算入分割范围（all_touched）。
输出第一部分栅格文件	第一份输出路径。	命名：输入文件split_raster_by_geometry任务编号.tif
输出第二部分栅格文件	第二份输出路径。	命名：输入文件split_raster_by_geometry任务编号(1).tif
输出文件	用于指定输出栅格数据的存储位置、文件名称、数据格式、数据类型、NoData值	详见栅格通用输出

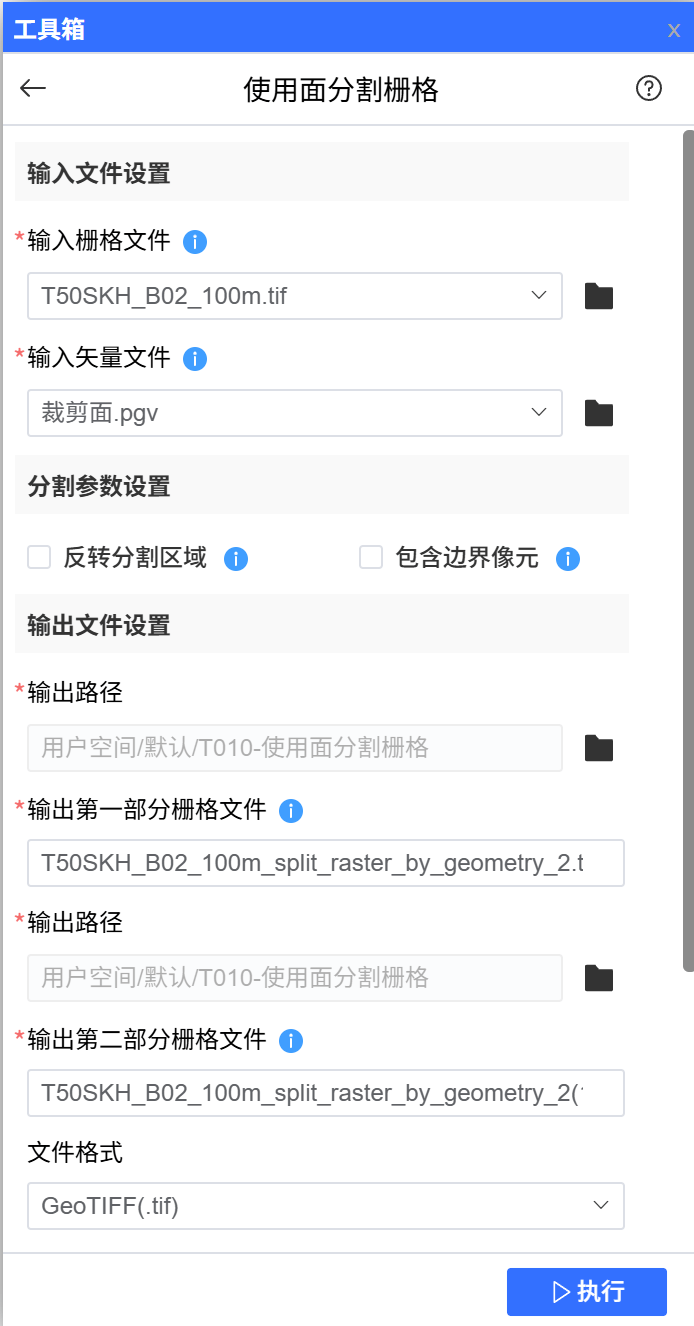

操作步骤

1. 【栅格工具】工具箱 → 导航至【栅格数据】 > 【栅格处理】→ 启动【【使用面分割栅格】。
2. 设置【输入栅格文件】与【输入矢量文件】。
3. （可选）勾选【反转分割区域】与【包含边界像元】。
4. 分别设置两份输出路径并运行。

分割图示

原始数据，黑色为原始栅格，红色为分割使用的多边形要素。

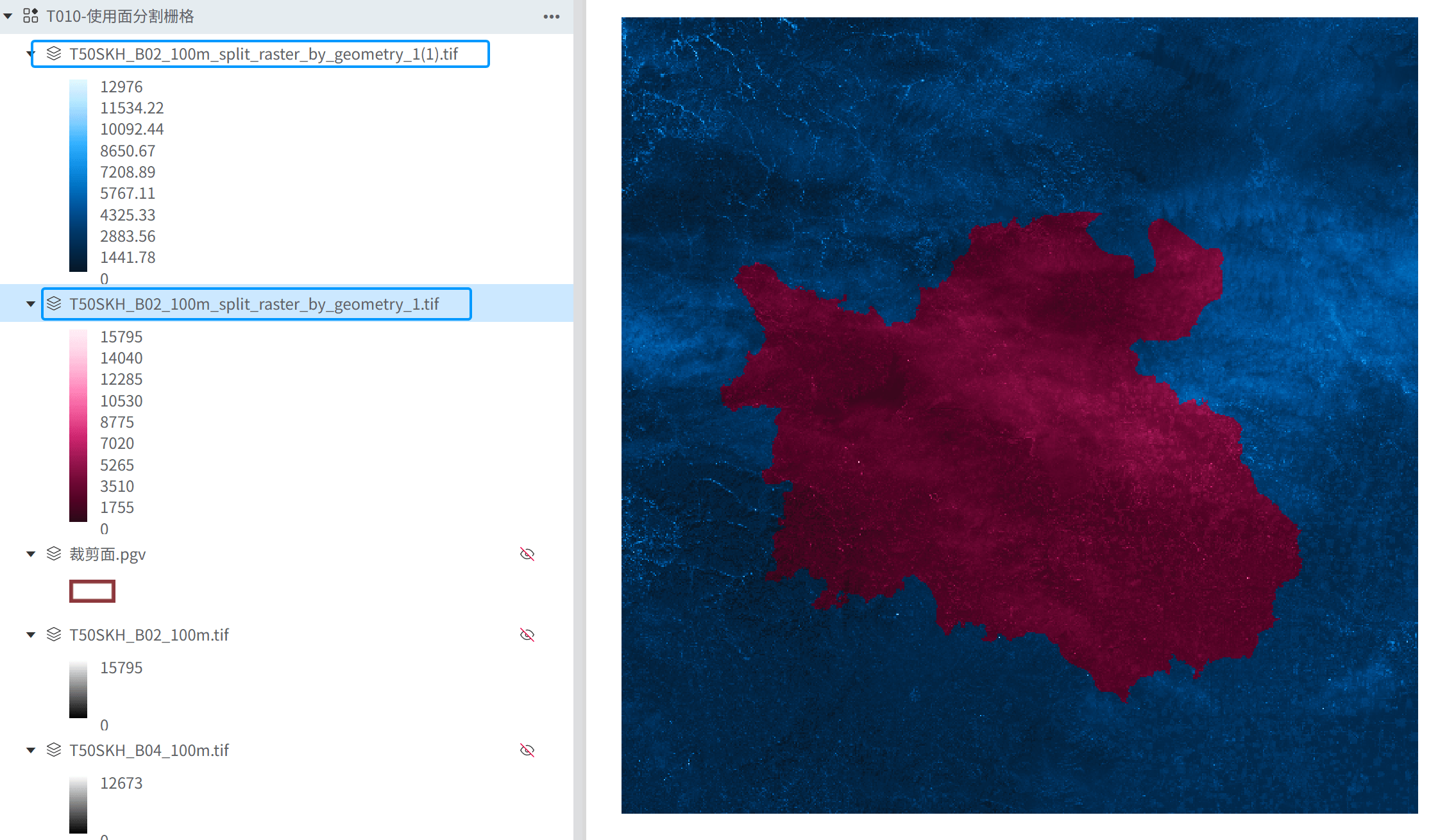

分割后，红色为分割后的栅格2，蓝色为分割后的栅格1。

注意事项

• 两份输出是互补关系：同一位置不会同时保留两份有效值；一份为有效值时，另一份对应位置为 NoData。
• 该工具不会改变栅格分辨率与坐标系，仅做基于几何的掩膜分割。
