矢量数据要素绘制
提供了对点、线、面要素的全方位绘制能力，西面说明要素的各种绘制方式。
捕捉选项
在进入要素绘制之前，我们首先要确定是否要开启捕捉。 确保要素在绘制和编辑过程中精确连接或对齐到特定位置（端点、折点、边等），确保要素之间的无缝连接，避免产生拓扑错误（如悬挂点、空隙等），提高编辑精度和效率。
-

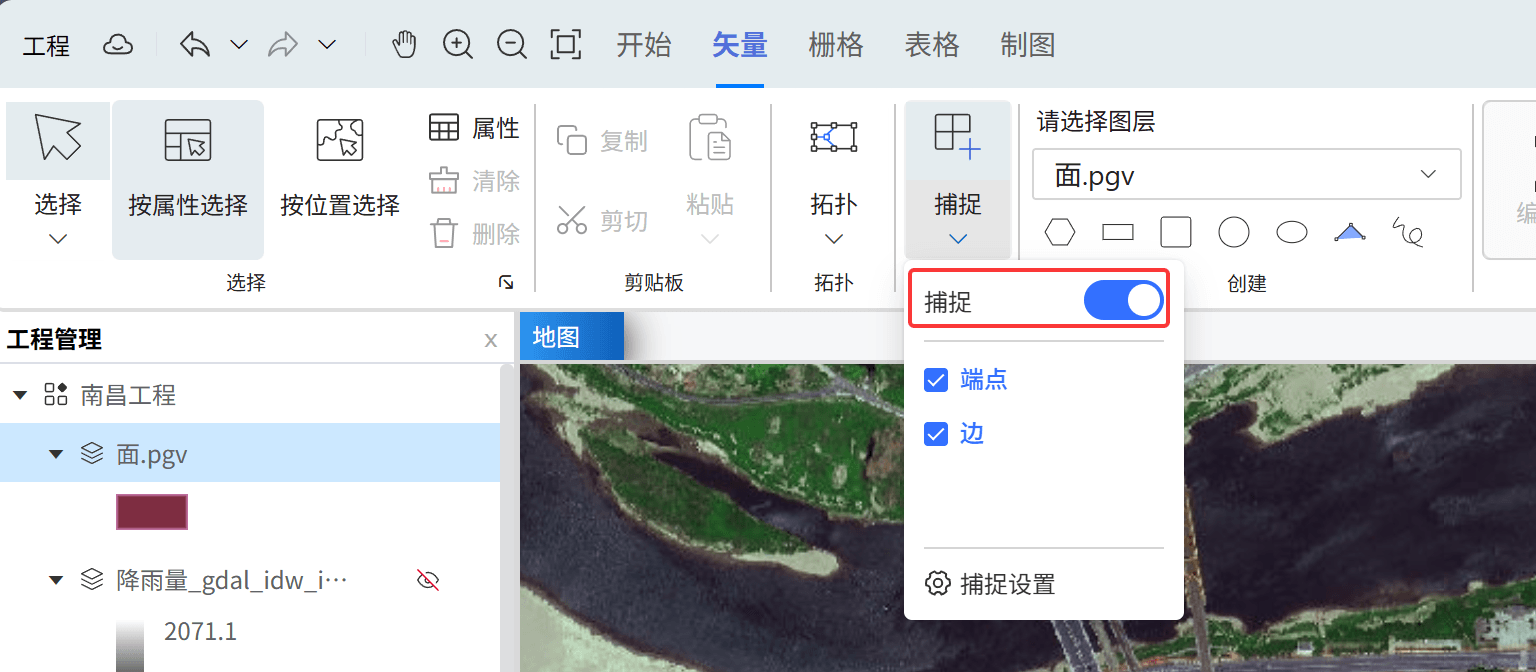

开启捕捉功能
第一步：点击捕捉下拉按钮
第二步：开启捕捉功能
第三步：选择捕捉类型，支持端点和边
第四步：设置捕捉的其他选项，如 XY 容差、捕捉提示等
-

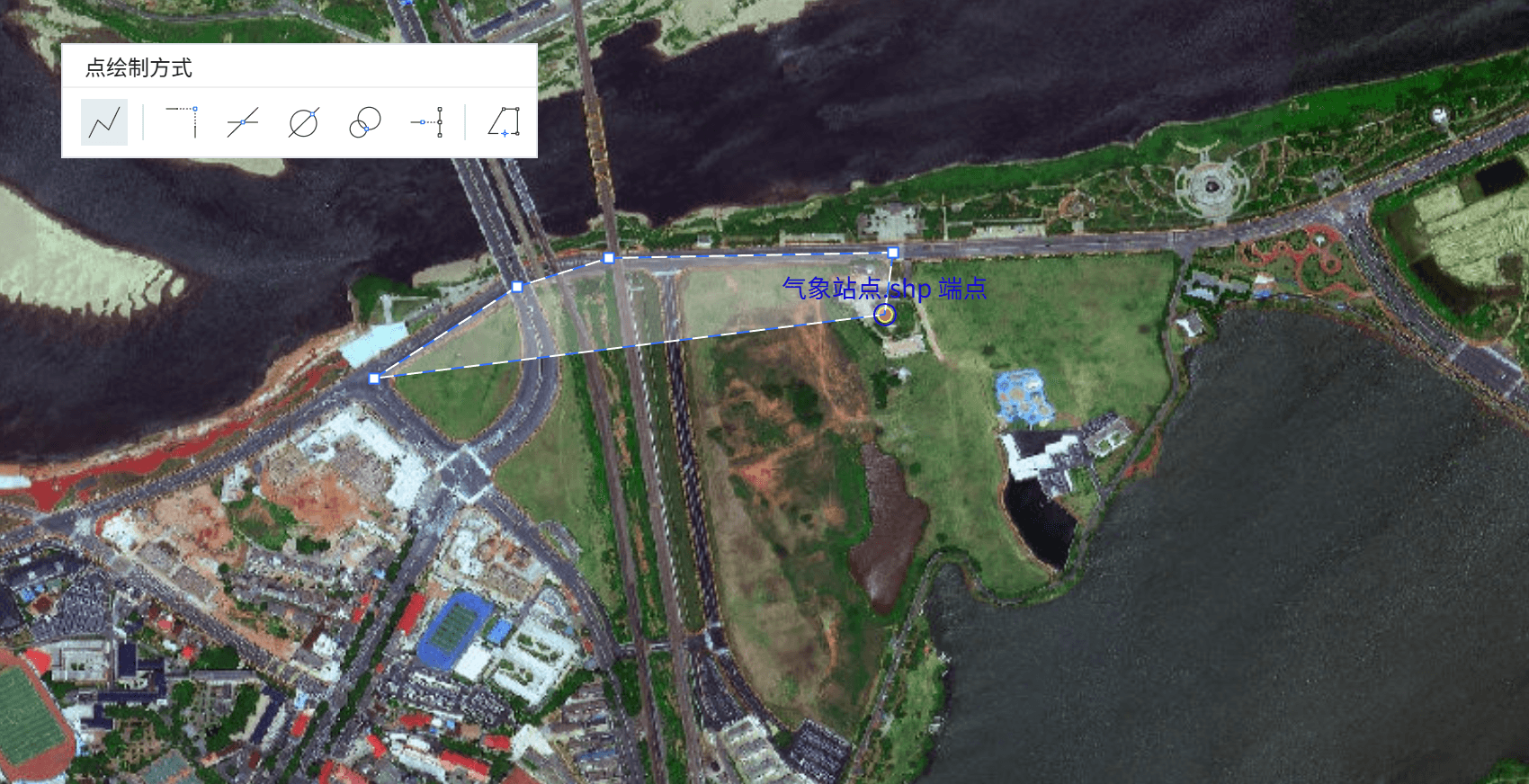

捕捉功能效果
捕捉功能通常要在绘制要素时启用，假设用户已经创建了一个要素，接下来想要在该要素的边界再创建一个要素，要求二者边界必须接触。此时，若没有开启捕捉功能，则效果如左一图示，鼠标指针悬浮在边界不会产生吸附的效果；若开启捕捉功能，效果如右一图示，鼠标指针一碰到要素的边或端点，就会吸附上去并显示当前图层的名称。
绘制要素步骤
主要用于交互式绘制点、线、面等基础矢量要素，支持从简单的单点标记到复杂多边形轮廓的精确绘制；通常在使用时要开启拓扑编辑和捕捉功能。

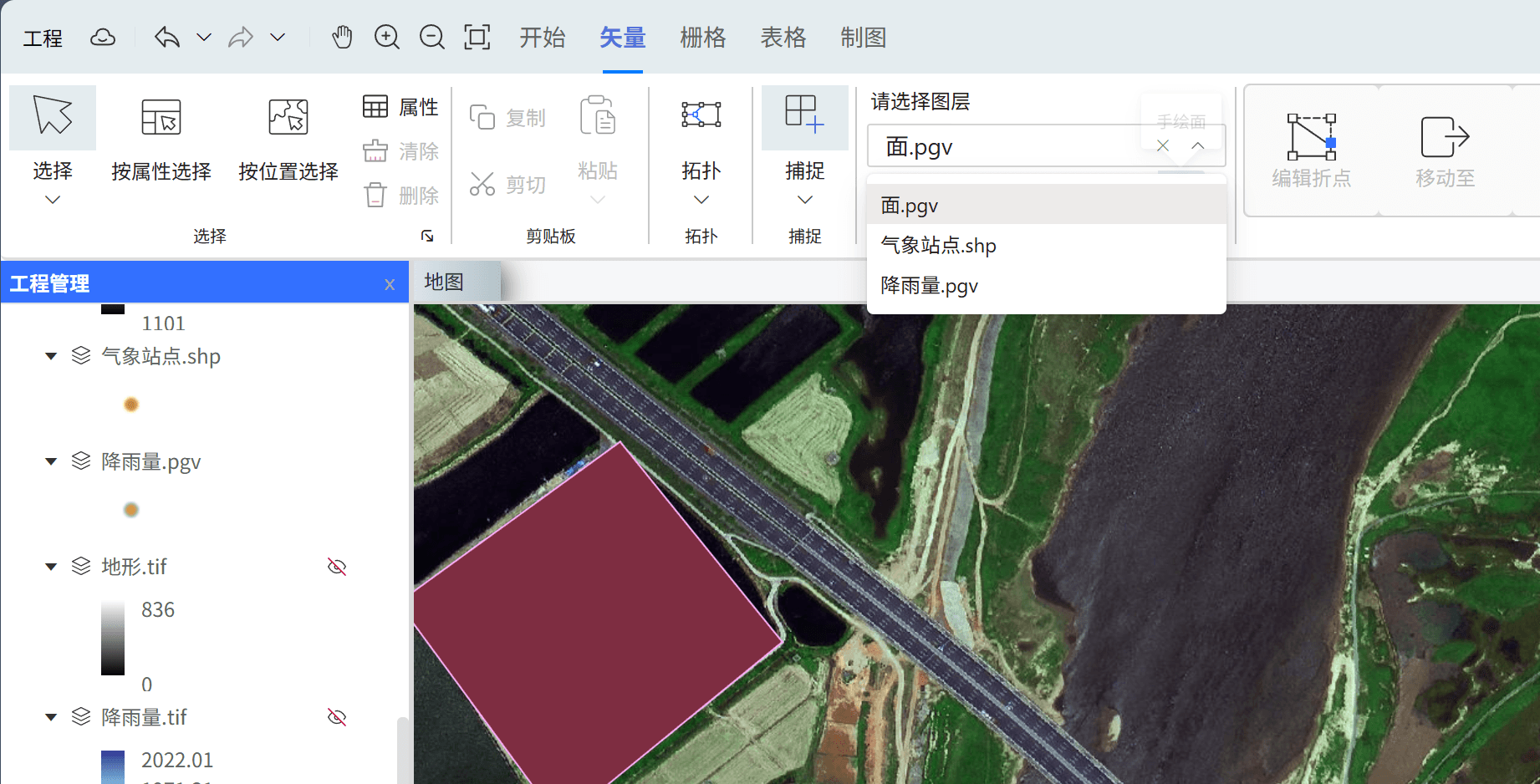

选择图层
绘制的要素要保存的位置，即在那个图层中创建要素。
用户需要根据实际需求，选择将要进行编辑的图层（点、 线、面）即可，注意，这里只显示可见图层。
开始绘制
根据所选的数据图层，下面会展示当前支持的要素形式。
点图层：
多点图层

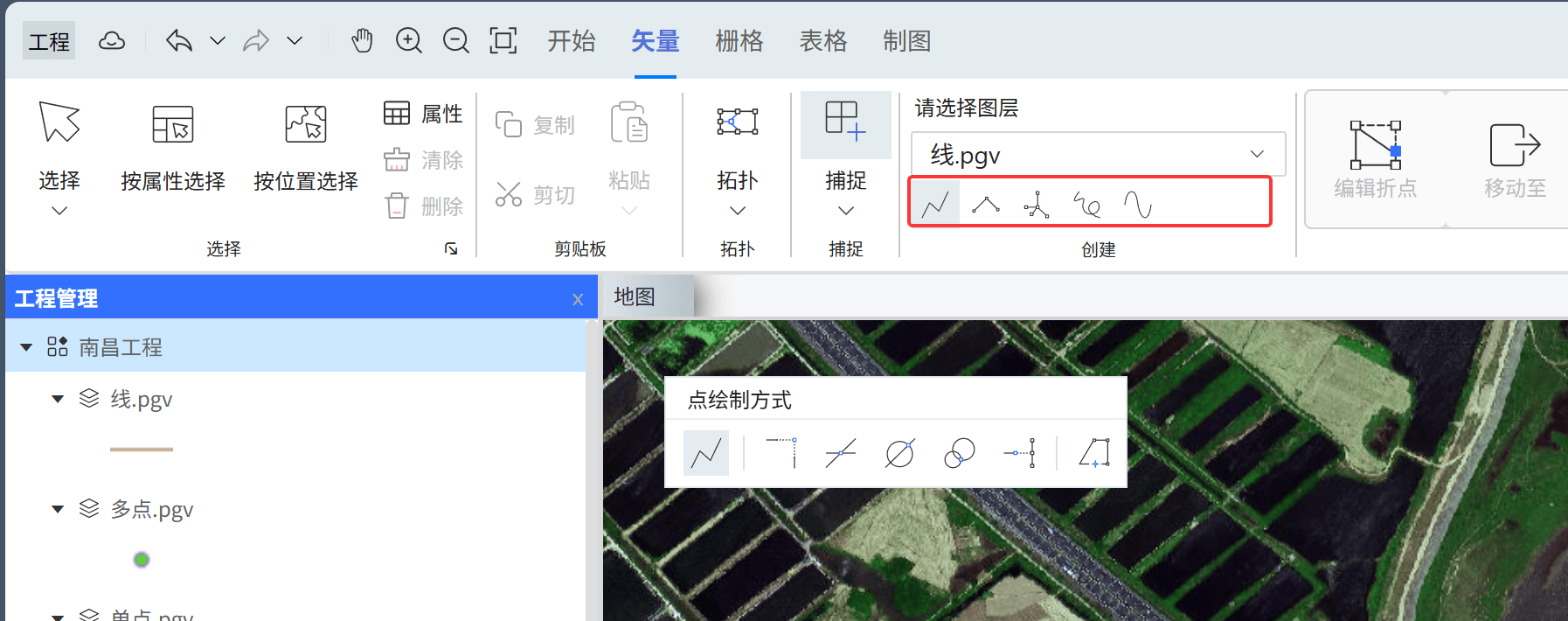

线图层

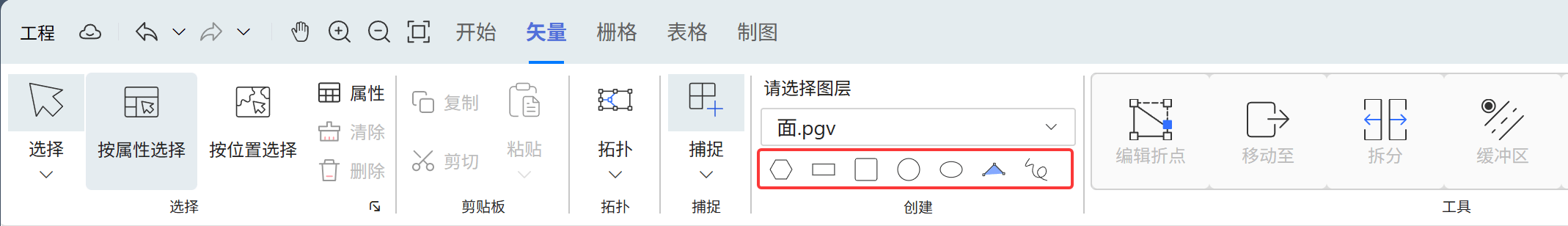

面图层
绘制要素
绘制点、线、面要素。
点要素绘制
支持直接绘制点和使用线末端点进行绘制。

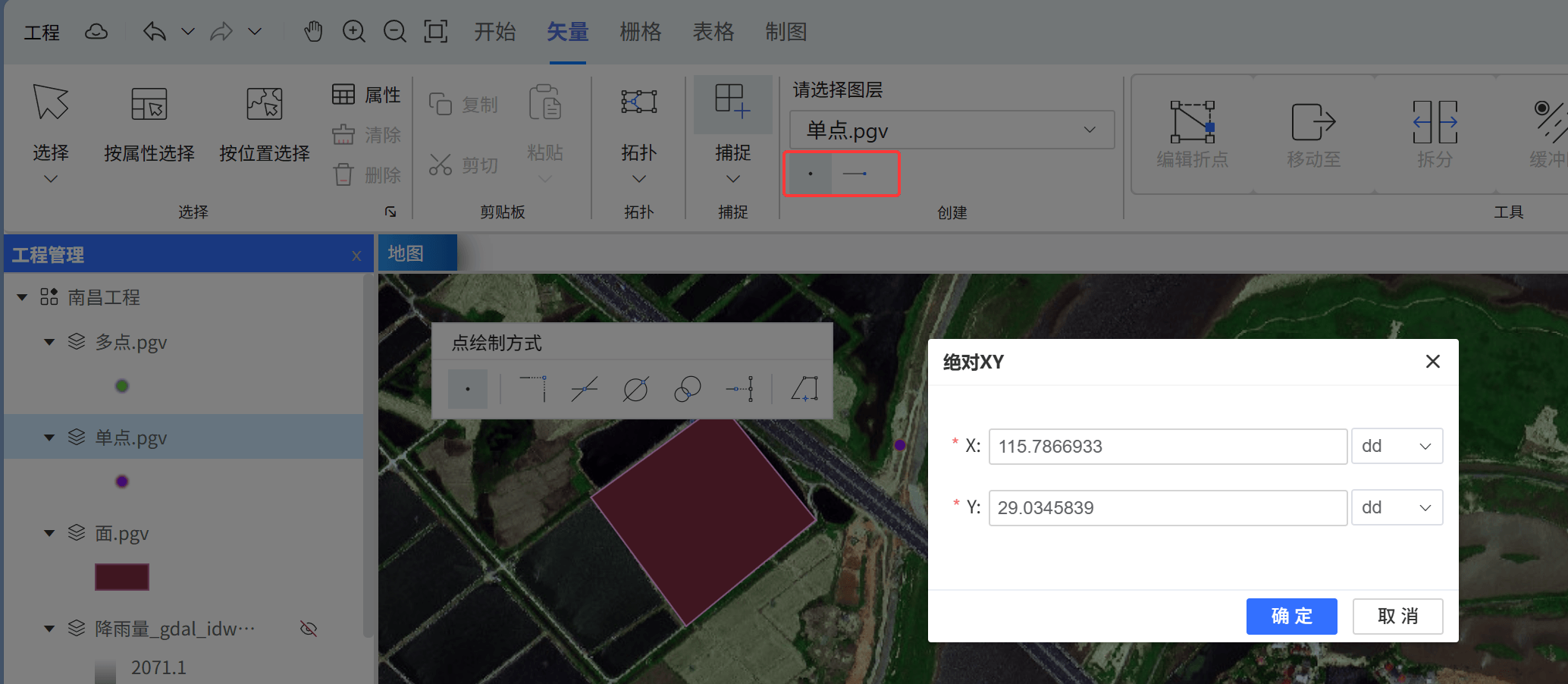

直接创建点
绘制步骤：在图层某个位置处点击鼠标左键创建一个点，来添加点要素。
或者点击鼠标右键打开绘制选项，通过输入【绝对XY】来创建一个点要素。
线末端点
“线末端点”用于在绘制一条临时线的末端位置创建一个点要素：你先用线段构造方式确定方向与长度，点击【完成】后，系统会删除临时线，并在临时线的末端生成点要素。
这类方式适合在需要“方向 + 距离/约束”精确定位点位时使用（例如从已知点按方位角与距离绘制第二个点）。

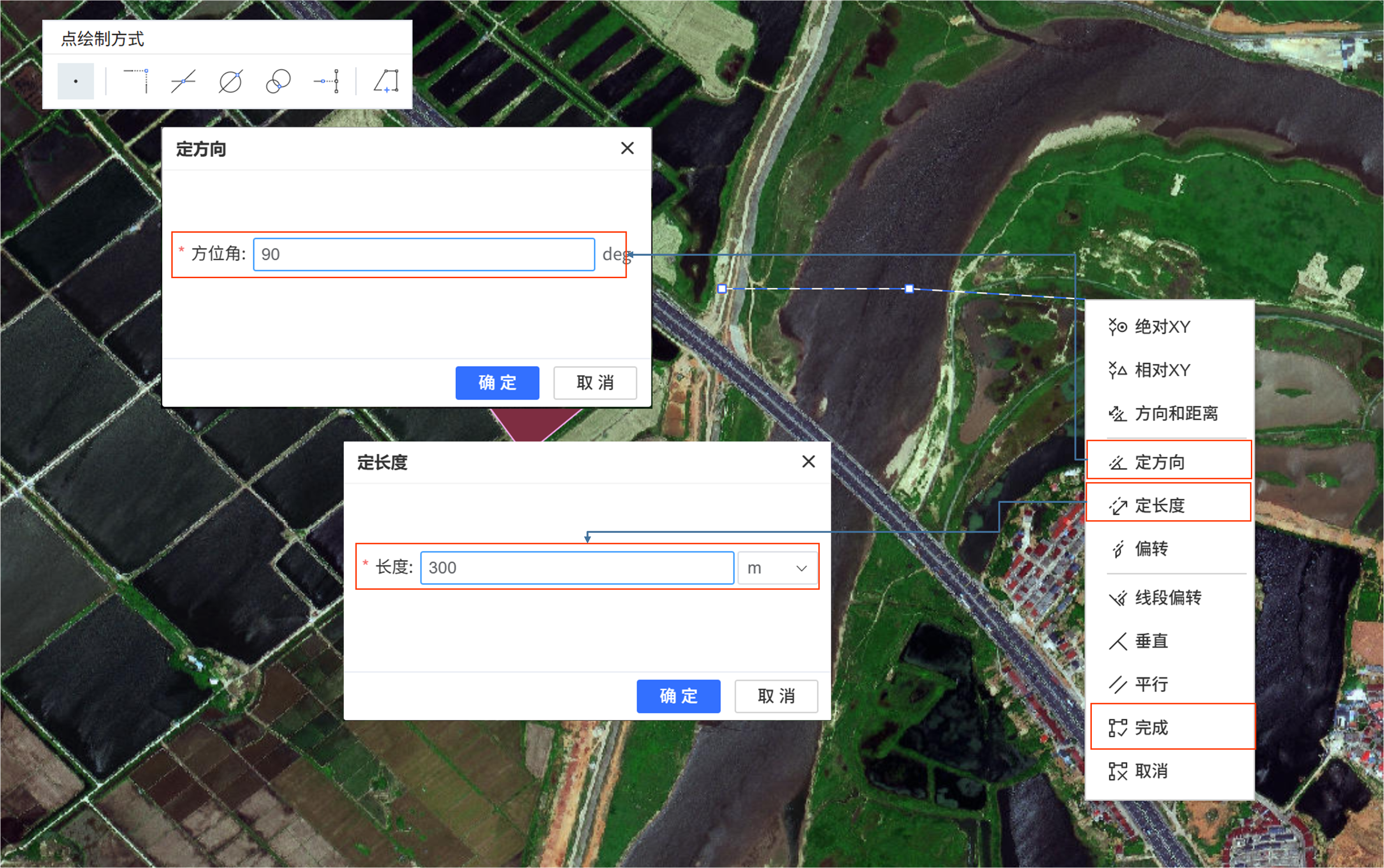

以“从第一个点出发，按方位角 90 度、距离 300 m 创建第二个点”为例：
第一步：选择点图层，开启捕捉选项（按需）。在点绘制方式中选择线末端点，在地图上单击确定起点（可吸附到已有点/端点）。
第二步：使用定方向将方向设置为 90 度，再使用定长度将长度设置为 300 m；在地图上单击确定临时线的末端位置。
第三步：点击鼠标右键打开绘制选项，点击【完成】。系统会删除临时线，并在其末端创建点要素。
多点要素绘制
多点要素（MultiPoint）是“一个要素里包含多个点”的几何类型。它与“多个点要素”不同：
- 多个点要素：每个点是一条记录（各自可有不同属性）。
- 多点要素：多个点共享同一条记录（属性相同）。
适用场景举例：同一个对象由多个点位共同表达（例如一个设施的多个出入口点位，需要作为一个整体管理）。
操作步骤：
- 选择目标多点图层。
- 在绘制工具中选择【多点】。
- 在地图上逐点单击添加点位。
- 结束绘制：双击鼠标左键，或鼠标右键打开菜单点击【完成】。
绘制过程中如需精确定位，可鼠标右键打开绘制菜单，使用【绝对XY】或其它约束方式（以界面提供选项为准）。也可以修改点绘制方式，使用多种点绘制形式。
绘制线要素
线要素由一串按顺序连接的折点（顶点）构成。通用操作逻辑是：
- 单击：添加一个折点。
- 继续移动并单击：添加下一个折点。
- 结束：双击鼠标左键，或右键菜单点击【完成】。
建议开启捕捉（端点/边等），以便让线与既有要素精确接边、接点。

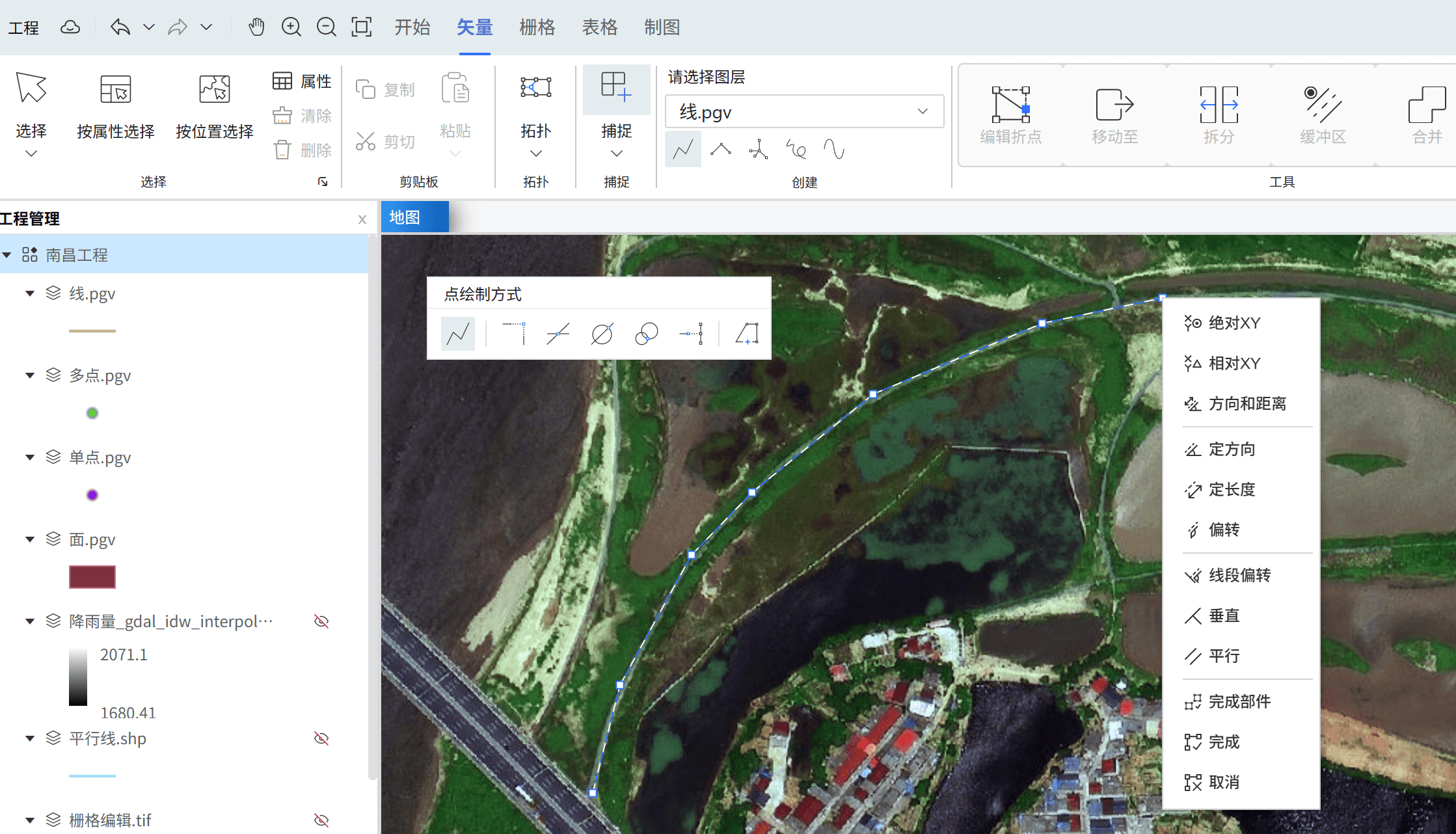

折线
操作要点：按通用操作逻辑逐点添加折点即可。若需要精确控制方向、长度或坐标，可在绘制过程中鼠标右键打开绘制菜单，使用 【绝对XY】、【相对XY】、【方向和距离】、【定方向】、【定长度】、【绝对XY】等选项。

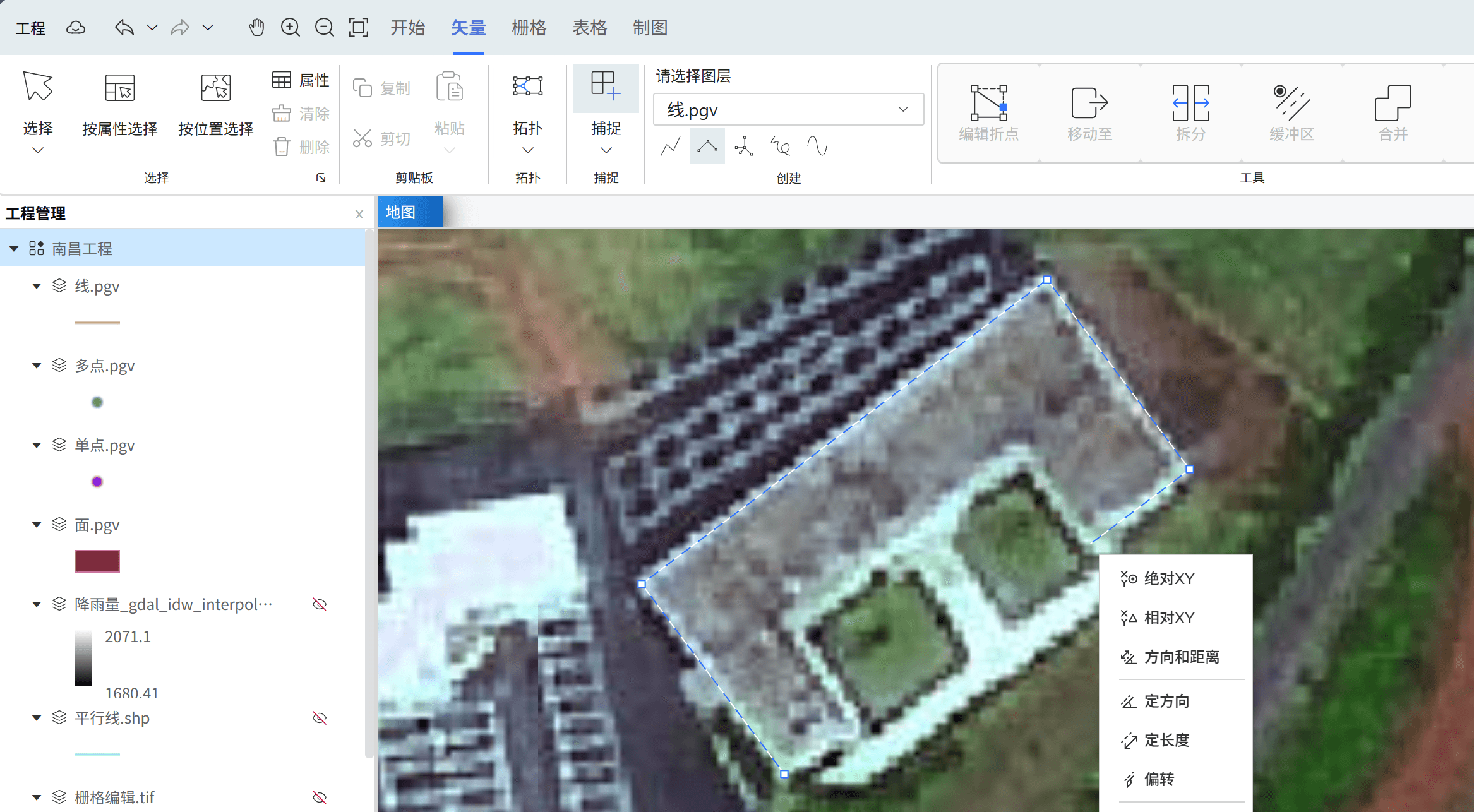

直角线
创建正交线段。
操作要点：该方式会约束相邻线段尽量保持直角关系，适合绘制建筑轮廓、道路边线等规则几何。其余操作与折线一致（单击加点、双击/完成结束）。

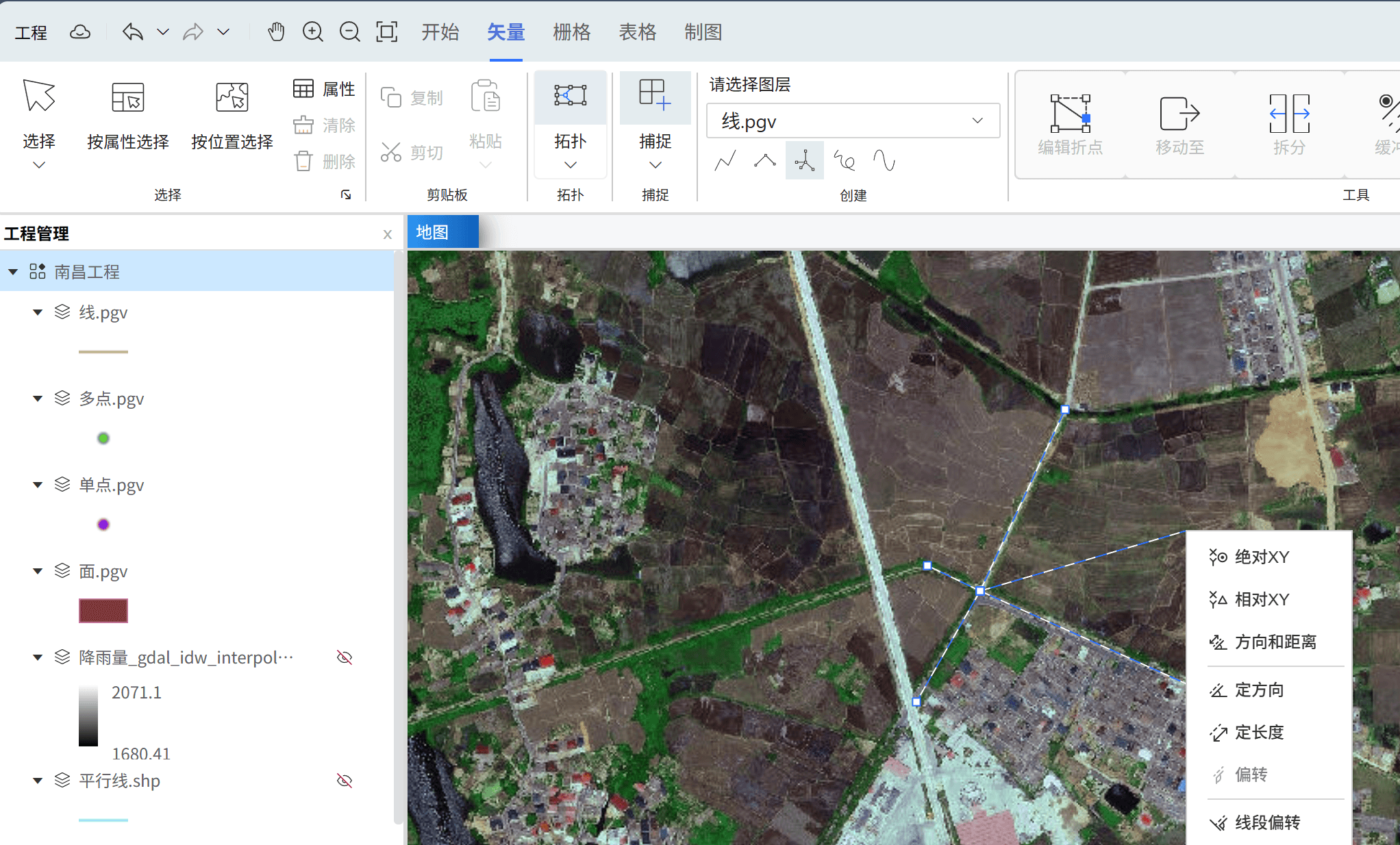

径向线
创建从中心点向外辐射的多条线段。
操作要点：先确定中心点，再依次确定每条径向线的端点。适合绘制辐射状线（例如视线线、辐射道路、扇区边线等）。结束方式与折线一致。

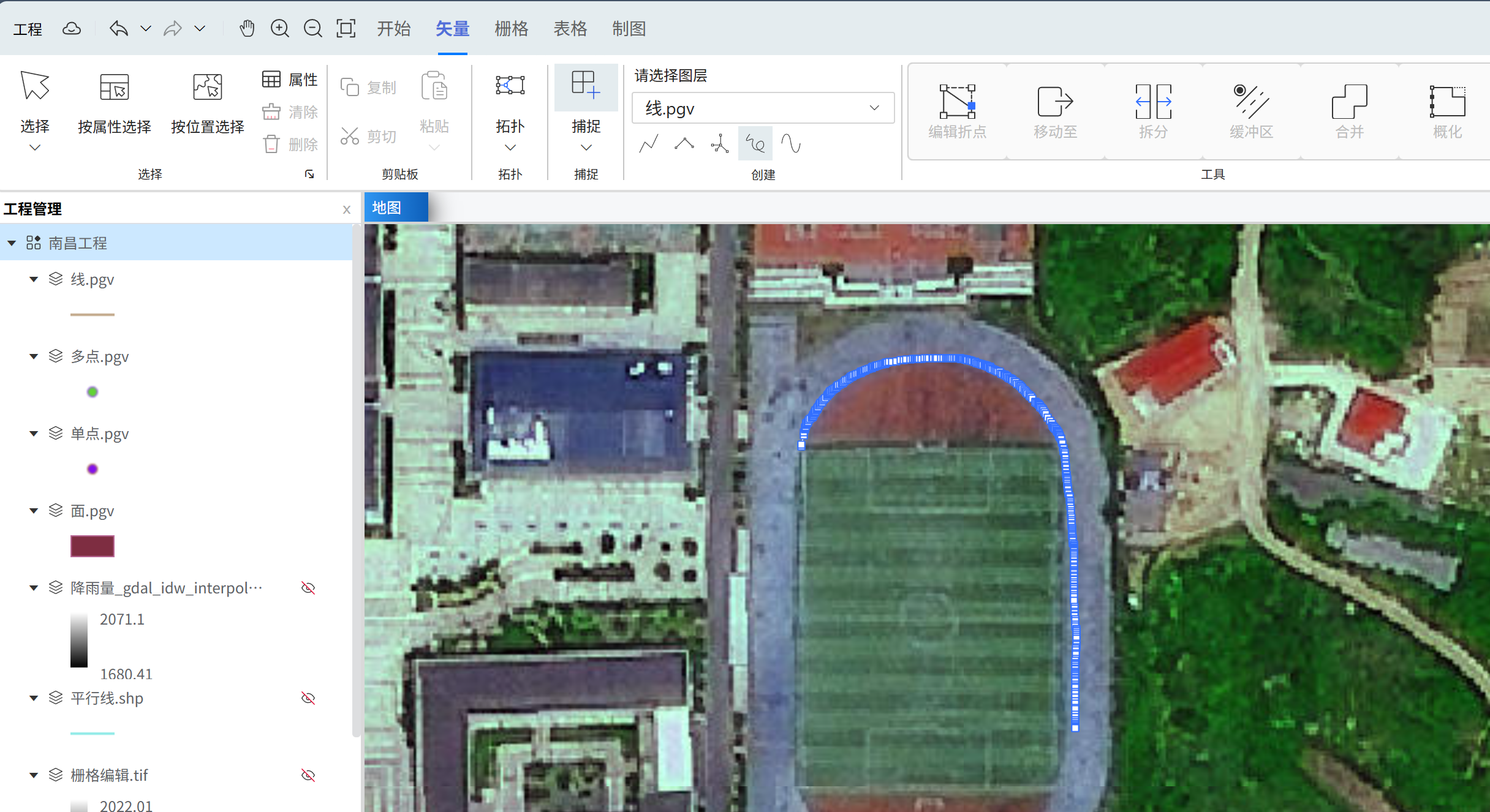

手绘线
创建跟随鼠标指针移动的线。
操作步骤：在图层中长按鼠标左键并拖动进行绘制，松开鼠标左键即可完成。
手绘线通常会产生较多折点。如果后续需要更规则的线形，可再使用概化/平滑等工具进行处理（以你的数据处理流程为准）。

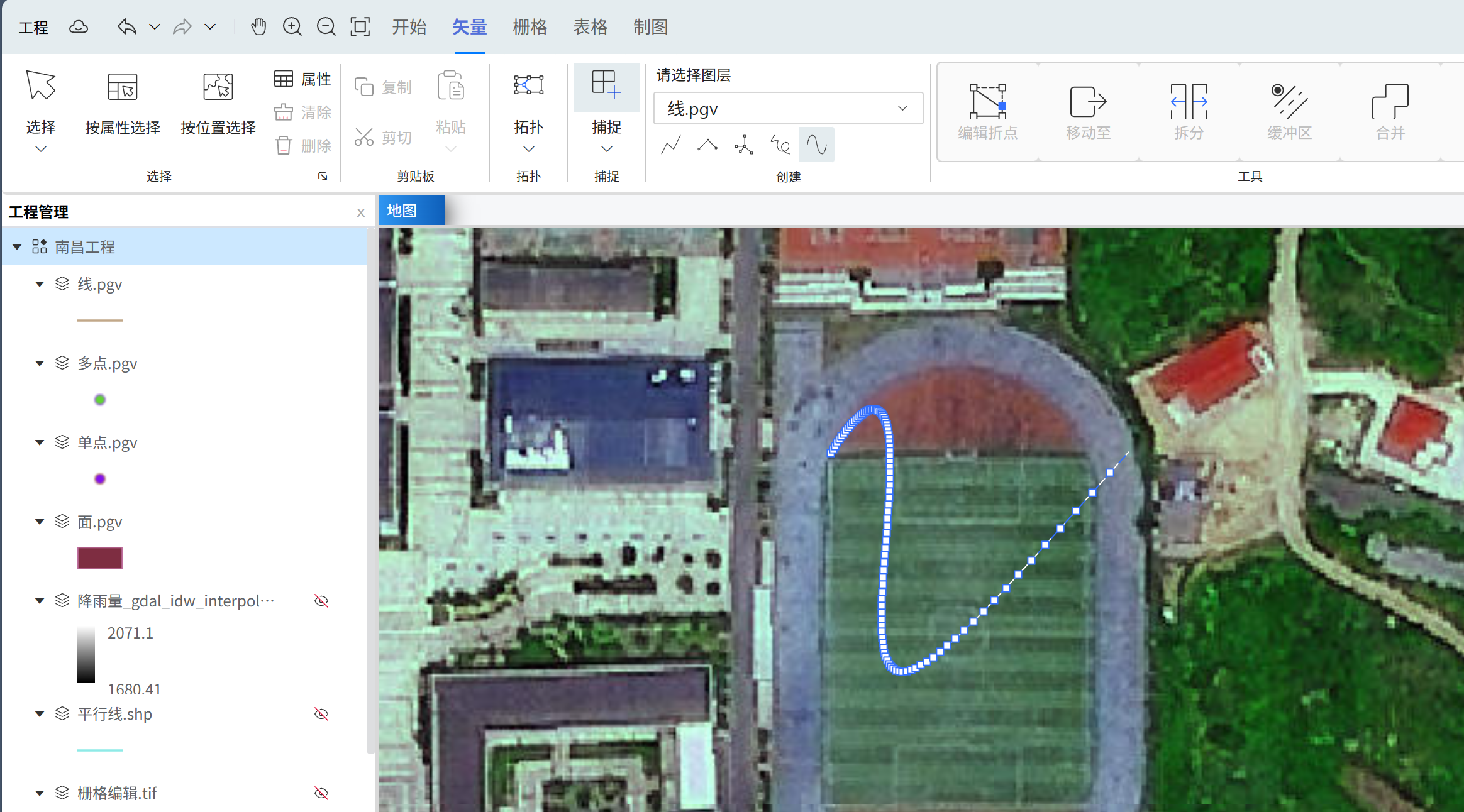

曲线
创建平滑的、非线性的线要素。
操作要点：按提示依次添加控制点来定义曲线形态，最后双击或点击【完成】结束。曲线更适合表达弯道、河道等平滑边界。
面要素
面要素由闭合的边界（外环，必要时包含内环）构成。通用操作逻辑是：
- 单击：至少添加三个顶点。
- 结束：双击鼠标左键，或右键菜单点击【完成】；系统会自动闭合边界。
建议开启捕捉，用于与既有边界严丝合缝地接边。

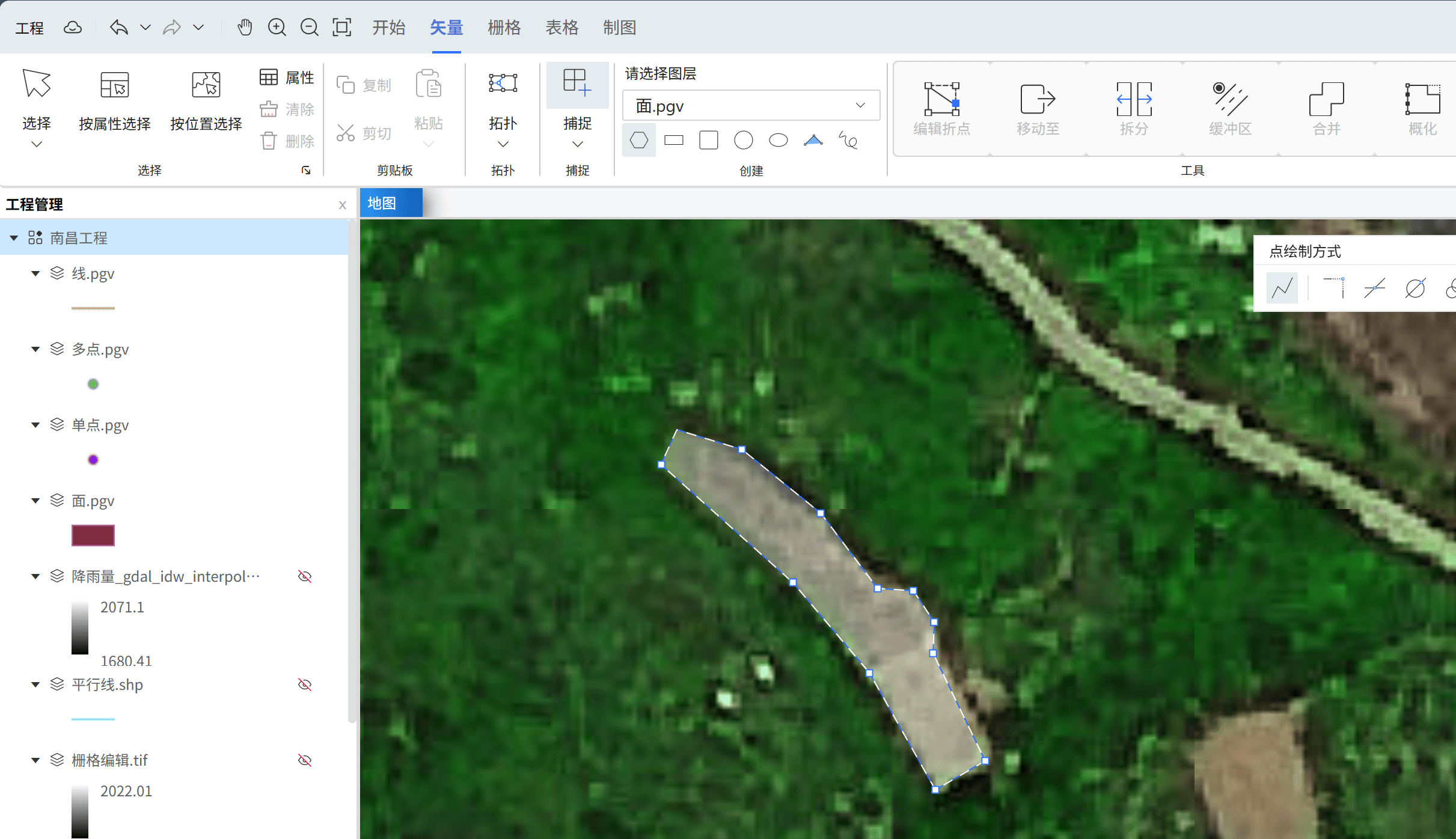

多边形
自由绘制多边形，默认方式。
操作要点：按通用操作逻辑逐点添加顶点即可。需要精确控制方向、长度或坐标时，可通过右键绘制菜单使用相应约束。

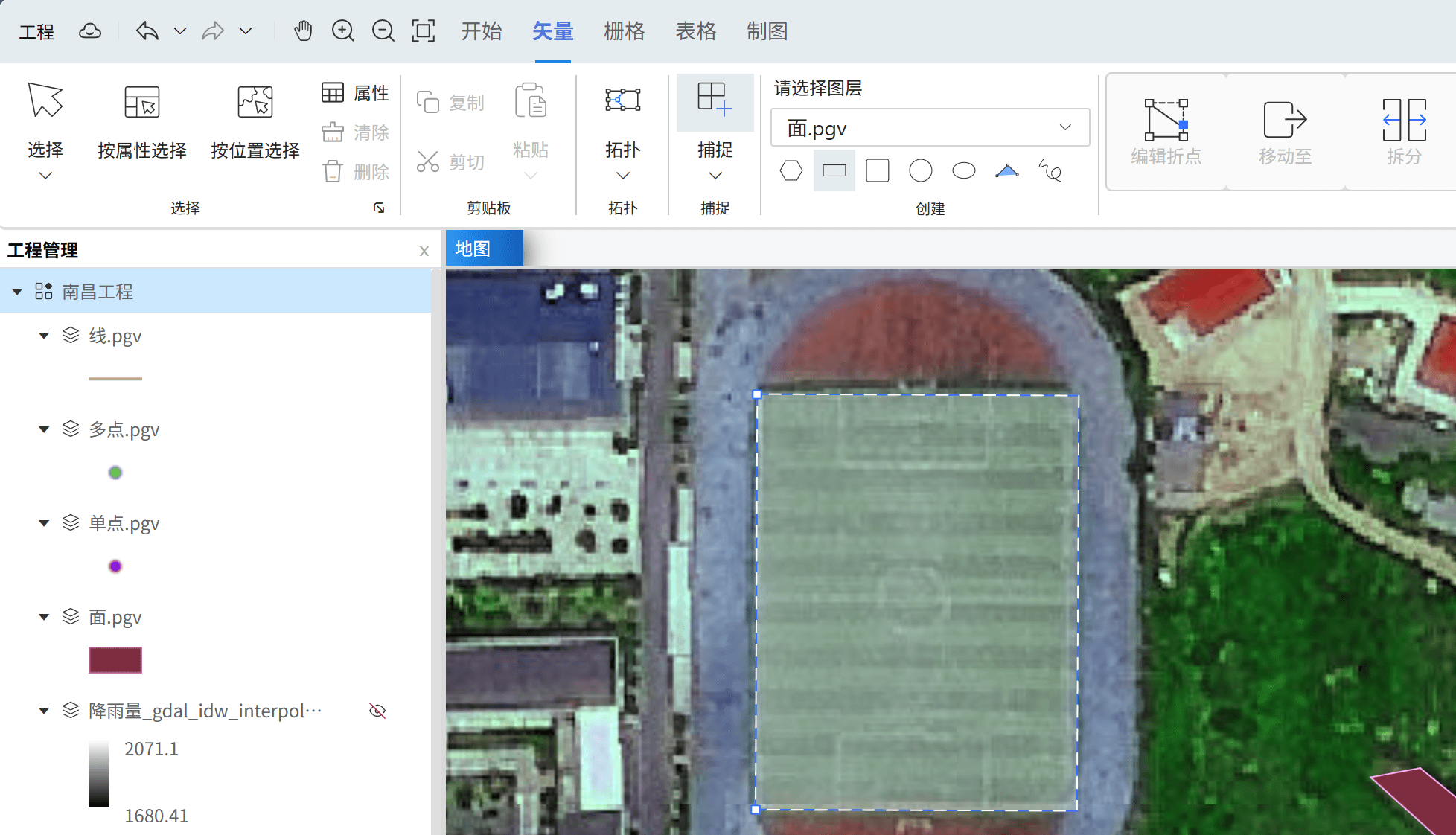

矩形
创建矩形。
操作要点：通常通过两次单击确定矩形的范围（例如对角点/长宽，具体以界面交互为准）。绘制过程中也可通过右键菜单输入精确参数。

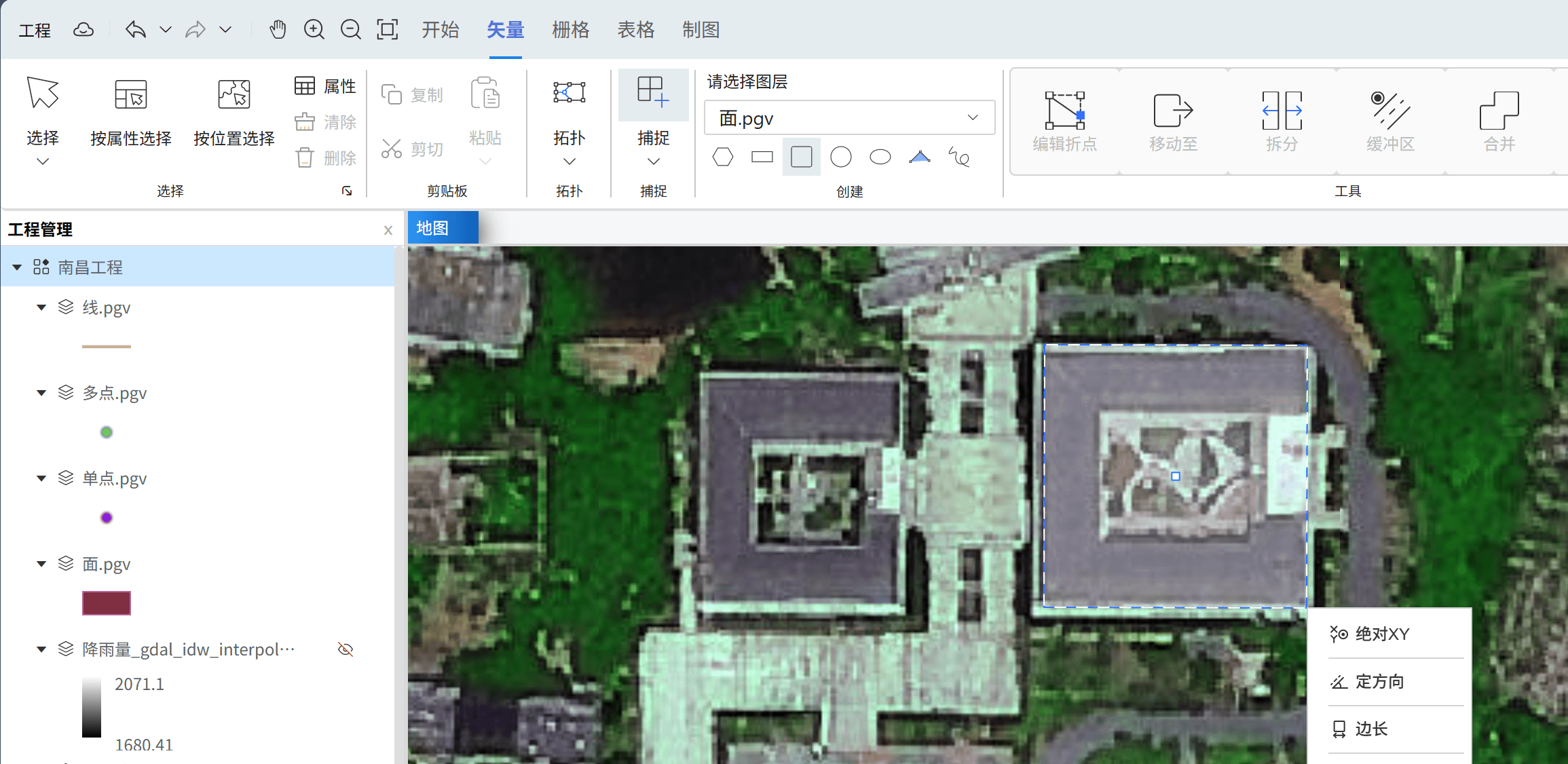

正方形
创建正方形。
操作要点：单击确定中心点后，通过移动鼠标确定边长并可旋转调整角度，再单击完成；也可用右键菜单输入边长与方向等参数。

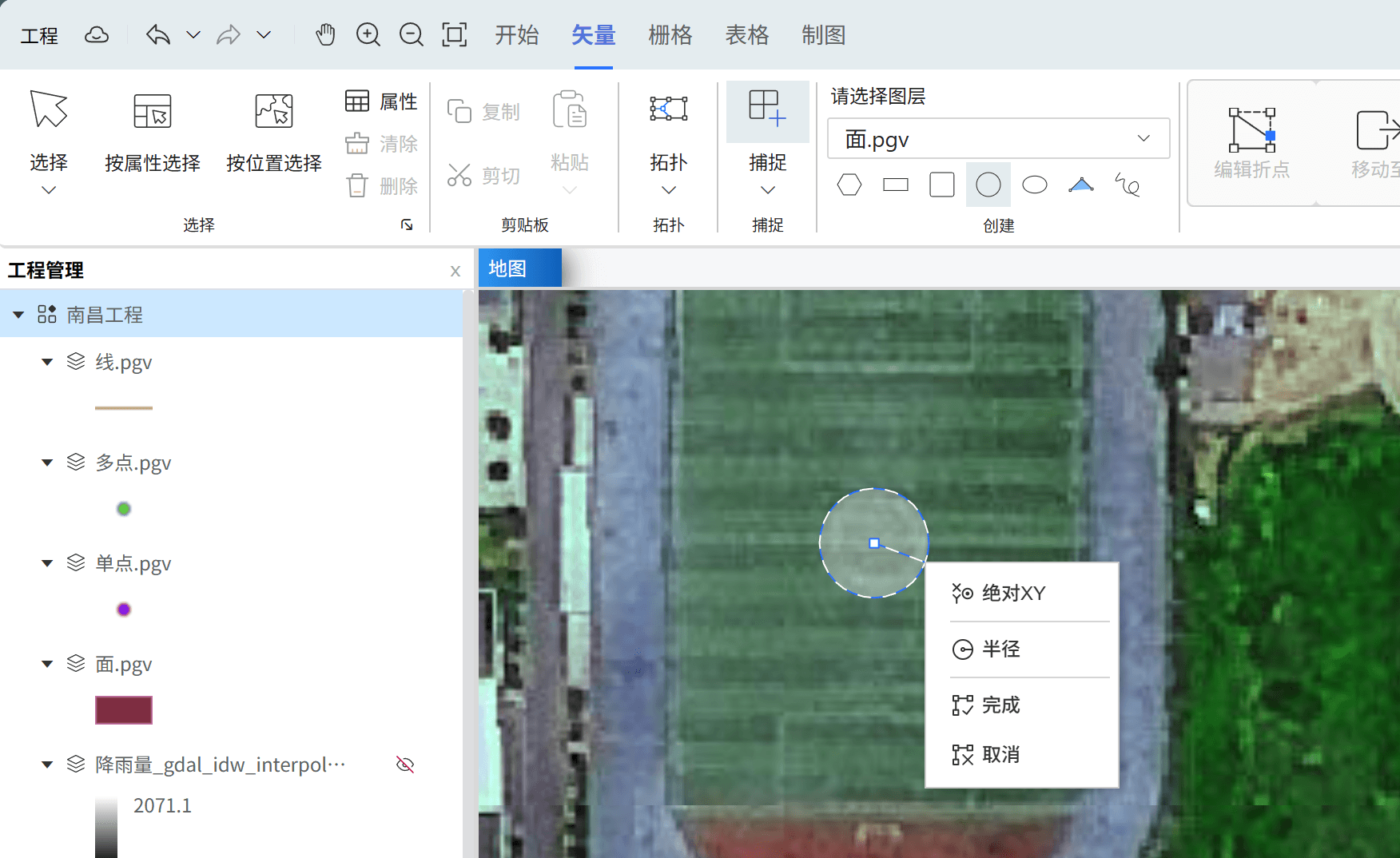

圆形
创建圆形。
操作要点：通常先确定圆心，再确定半径完成绘制；也可通过右键菜单输入半径等参数（以界面为准）。

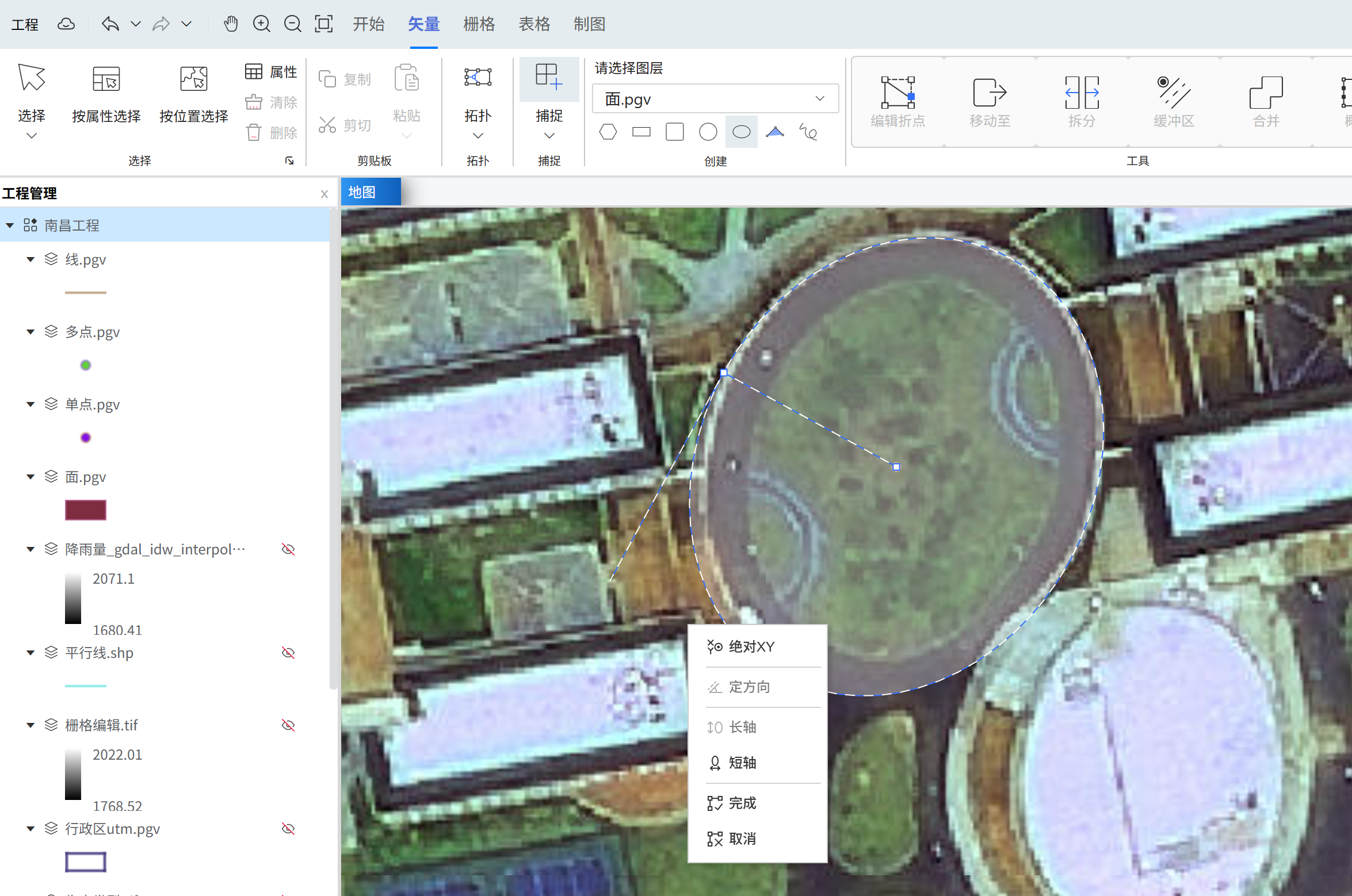

椭圆形
创建椭圆形。
操作要点：通常需要多步来确定椭圆的方向与长短轴（例如先确定中心，再确定长轴方向/长度，再确定短轴长度）。

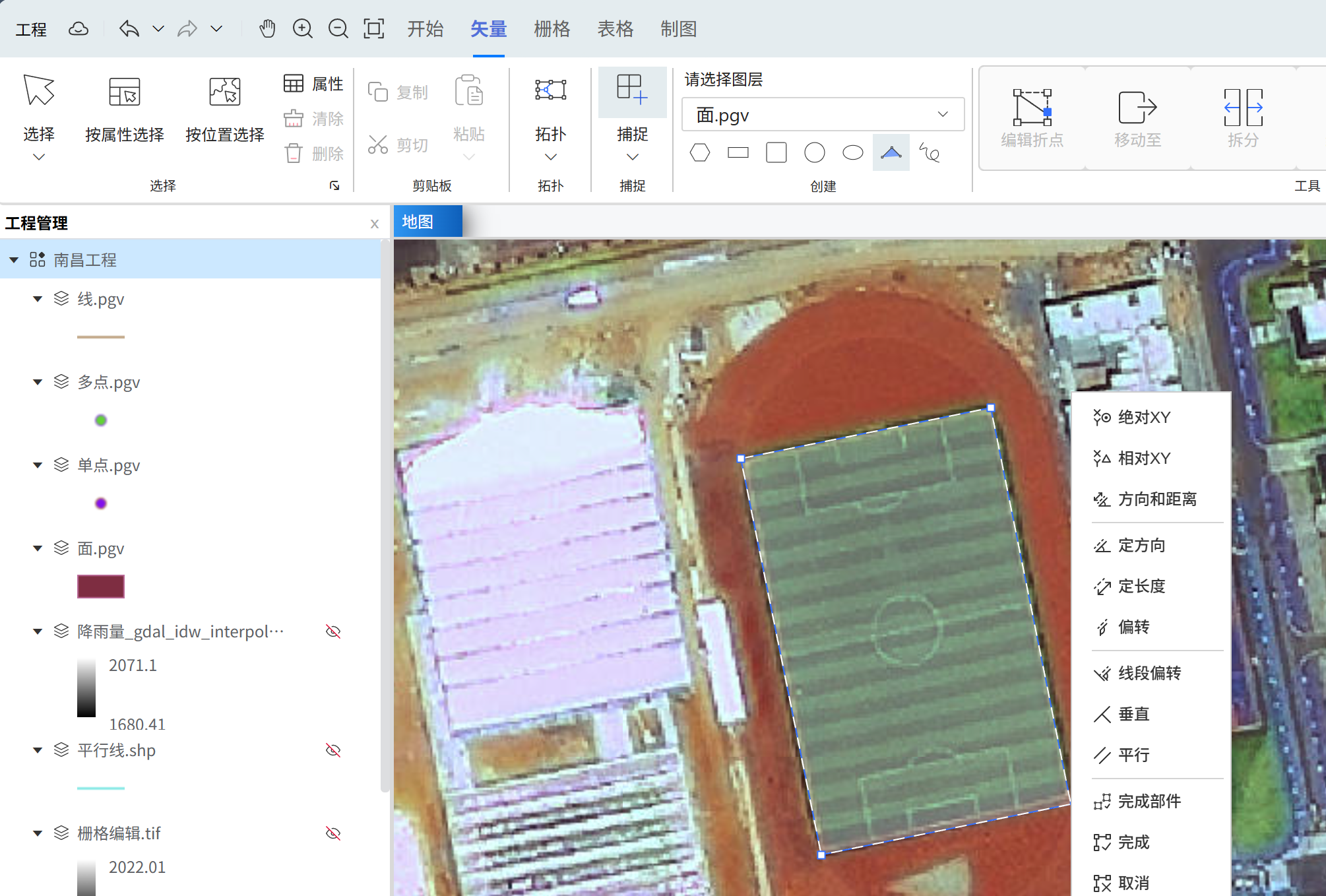

直角面
创建一个多边形，使其绘制的相邻边都相互垂直。
操作要点：该方式会约束相邻边尽量保持直角关系，适合绘制建筑轮廓、规则地块等。其余操作与多边形一致。

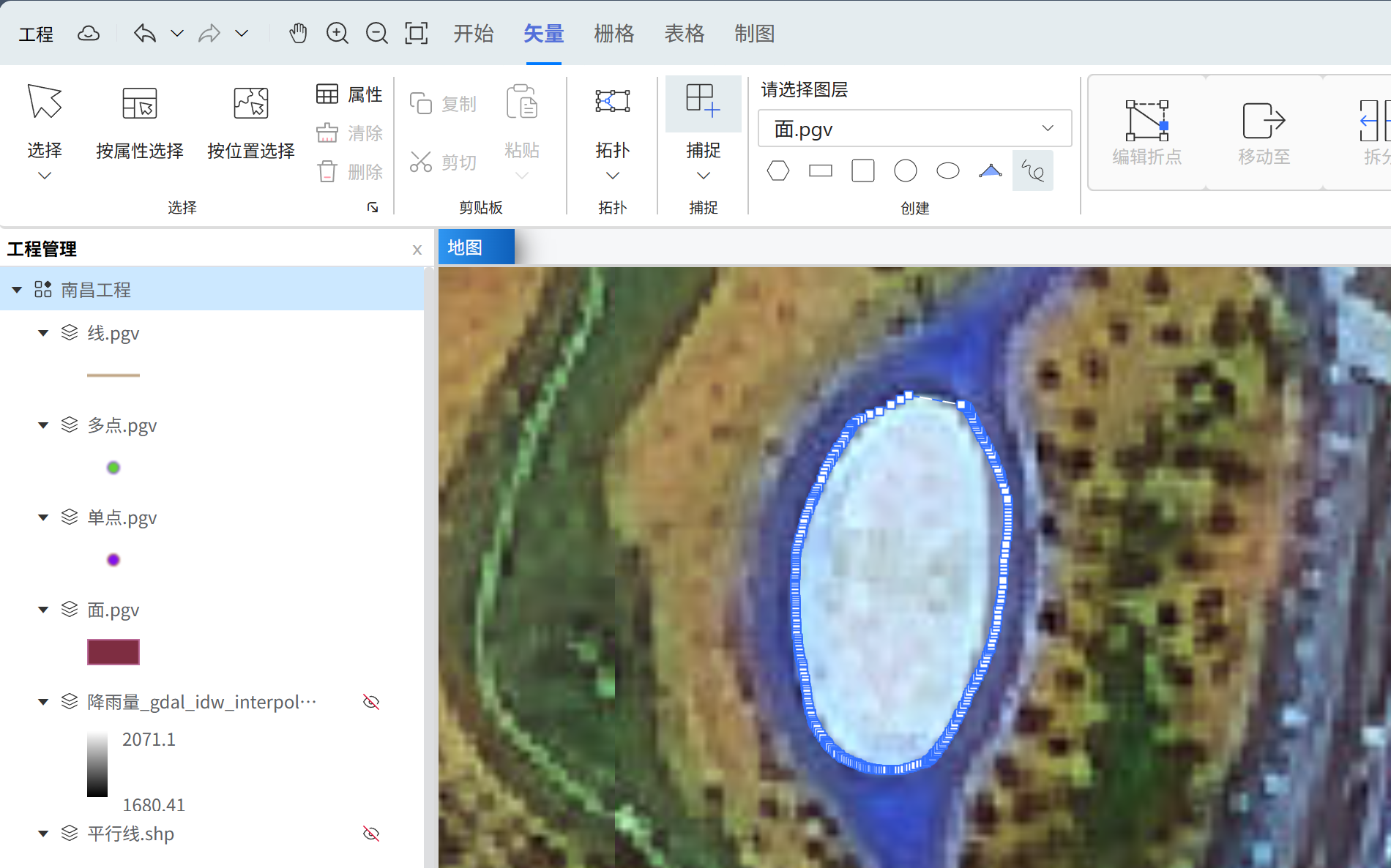

手绘面
创建跟随鼠标指针移动的面。
操作步骤：在图层中长按鼠标左键并拖动进行绘制，松开鼠标左键即可完成。

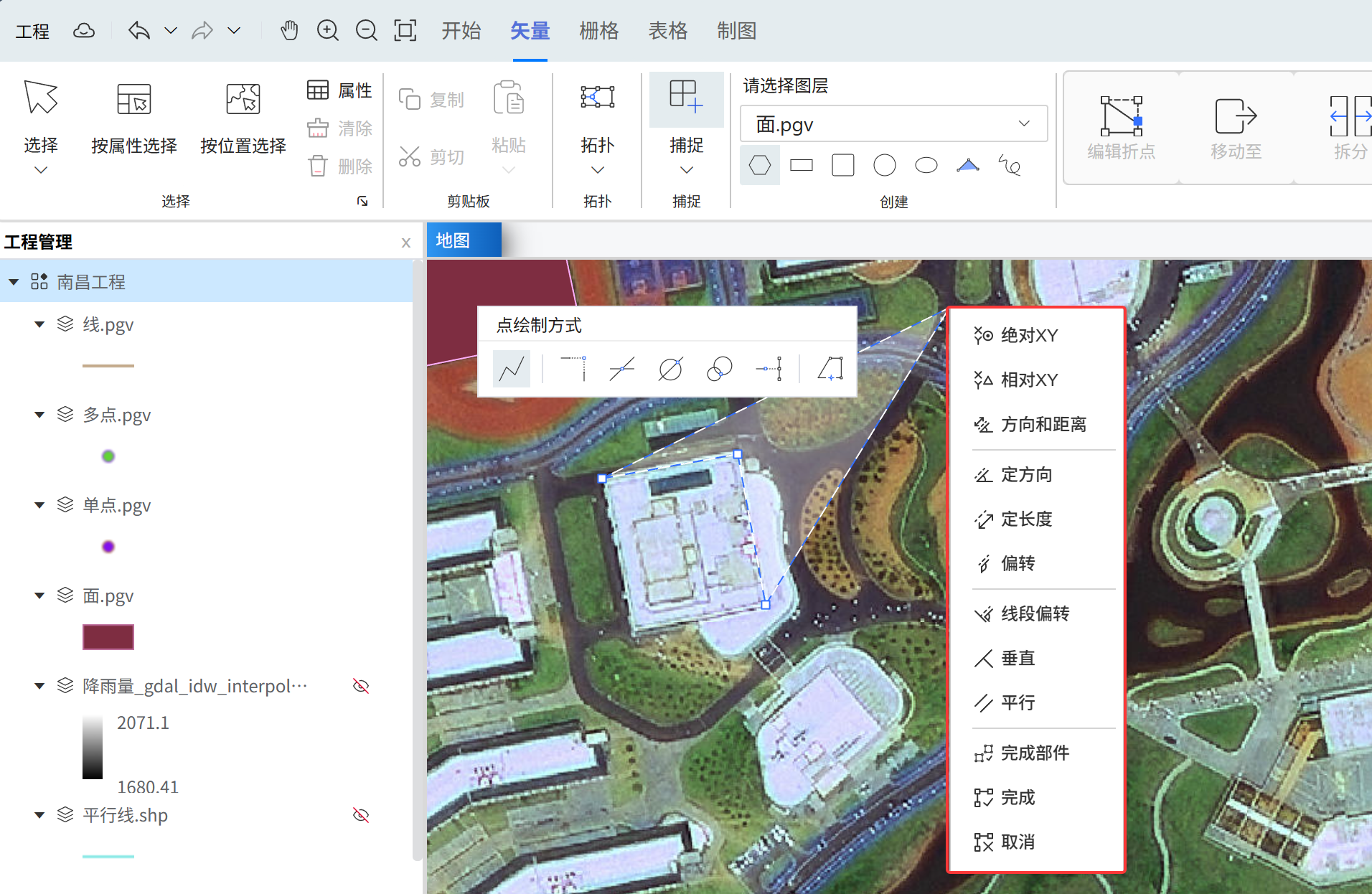

右键绘制
高级绘制用于在绘制过程中对“下一个点/顶点”的位置进行精确输入与约束（坐标、方向、距离、角度关系等）。在绘制点、线、面要素时，你可以随时鼠标右键打开绘制菜单选择相应能力。
通用使用步骤：
- 开始绘制（点/线/面）。
- 在需要精确落点的位置，鼠标右键打开绘制菜单。
- 选择一种高级绘制方式，按提示输入数值或选择参考对象。
- 单击确认落点；重复上述步骤，最后双击或点击【完成】结束绘制。

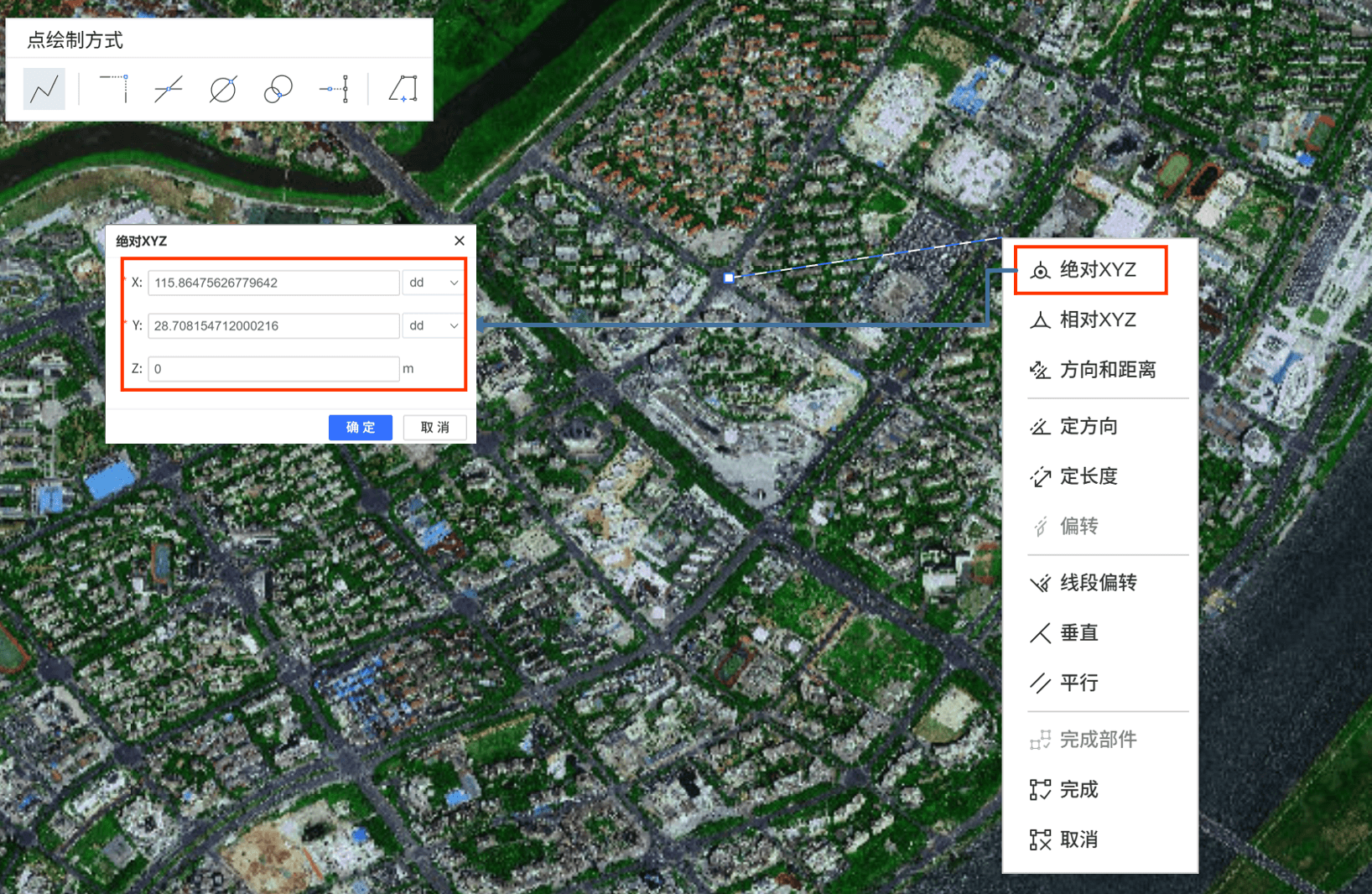

绝对XYZ
绝对XYZ用于把“下一个点/顶点”直接放到一个确定坐标上，适合坐标放样、按控制点落点、按表格坐标快速数字化。
操作步骤：
- 在绘制过程中鼠标右键打开绘制菜单。
- 选择【绝对XY】，输入坐标值并确认。
- 系统将以该坐标创建点/顶点。
如果地图使用地理坐标系（经纬度），输入的 XY Z通常对应经纬度，单位为deg；若使用投影坐标系，XY 通常是投影坐标，单位为m。

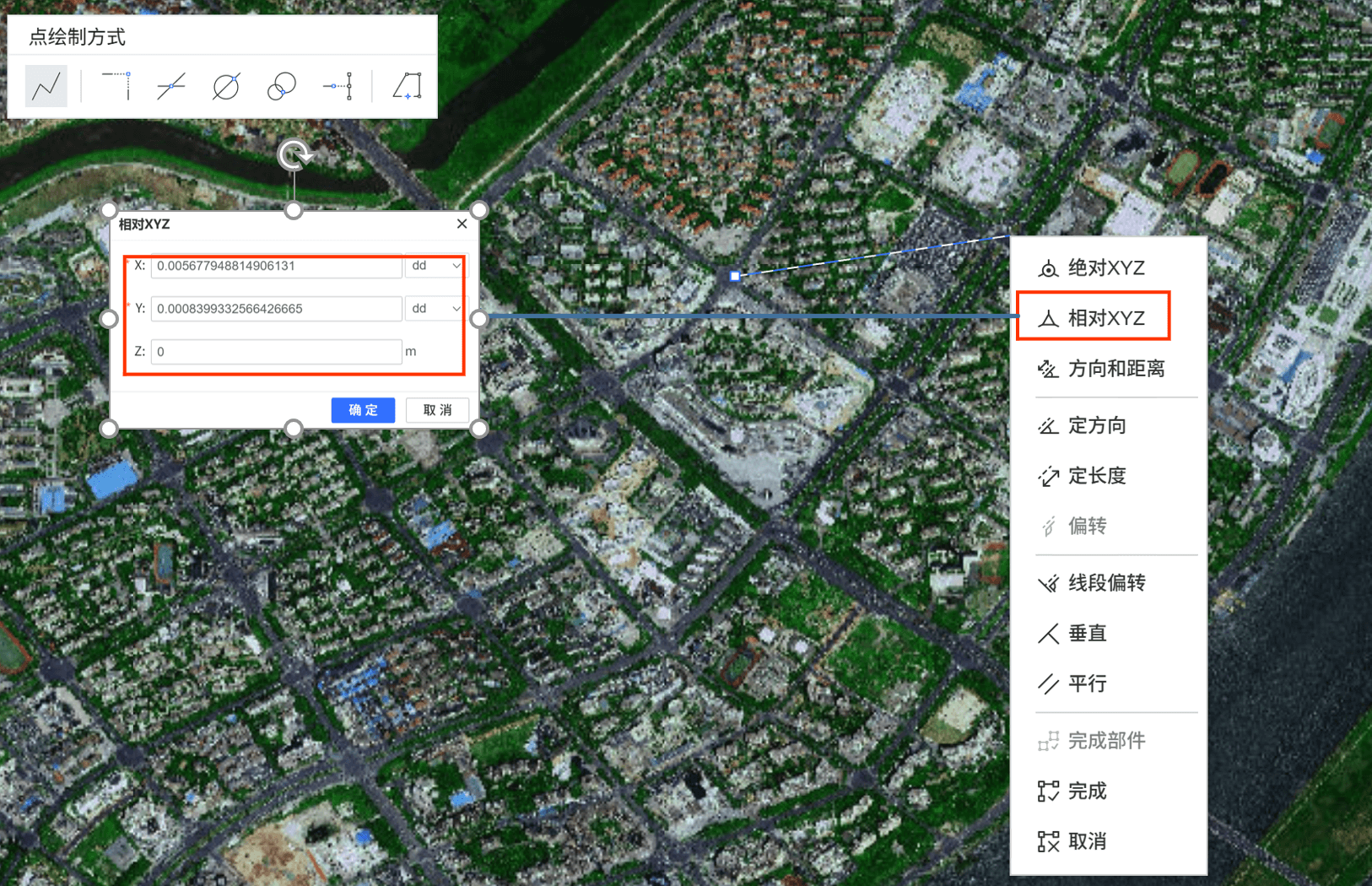

相对XYZ
相对XY用于以“当前点”为起点输入偏移量（dX、dY、Dz）来生成下一个点/顶点，适合规则边界、阵列式落点、平移一定距离构造相邻边界。
操作步骤：
- 先在地图上确定起点（当前点）。
- 右键打开绘制菜单，选择【相对XY】，输入偏移量并确认。
- 系统将按偏移量生成下一个点/顶点。
如果地图使用地理坐标系（经纬度），输入的 XY Z通常对应经纬度，单位为deg；若使用投影坐标系，XY 通常是投影坐标，单位为m。

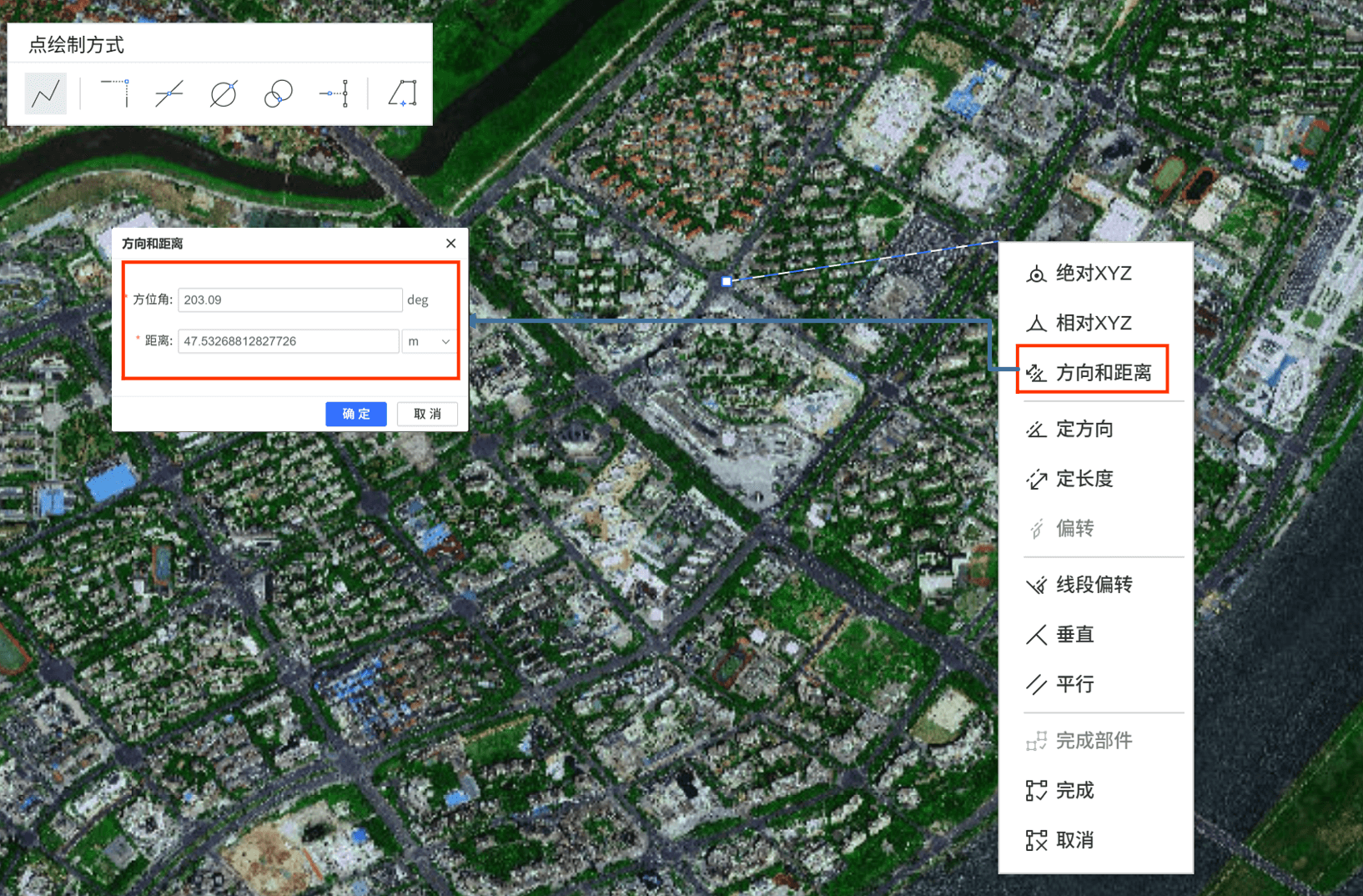

方向和距离
方向和距离用于从当前点出发，通过“方位角 + 距离”确定下一个点/顶点，适合按方位角放样、按道路走向画线段。
操作步骤：
- 确定当前点。
- 右键打开绘制菜单，选择【方向和距离】，输入方向与距离并确认。
- 系统将生成下一个点/顶点。

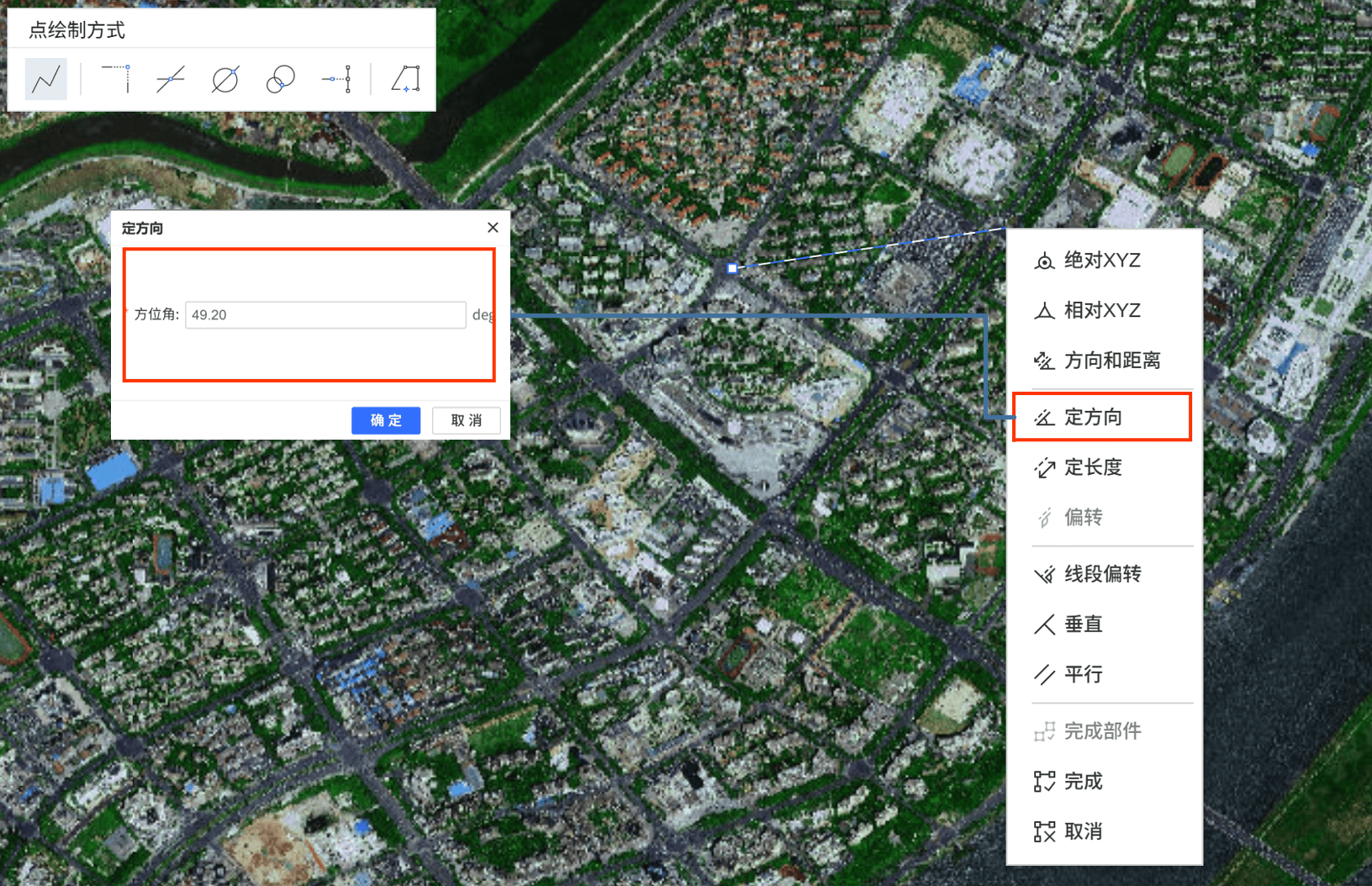

定方向
定方向用于锁定当前线段的方位角（Azimuth），你只需要决定长度（鼠标移动或配合定长度）即可落点。适合需要一组线段方向一致的场景。
操作步骤：
- 确定当前点。
- 右键打开绘制菜单，选择【定方向】，输入方向值。
- 移动鼠标确定长度并单击落点；或继续使用【定长度】输入长度。
方位角（Azimuth）以正北方向为 0 度，顺时针方向增加：北 0°、东 90°、南 180°、西 270°。

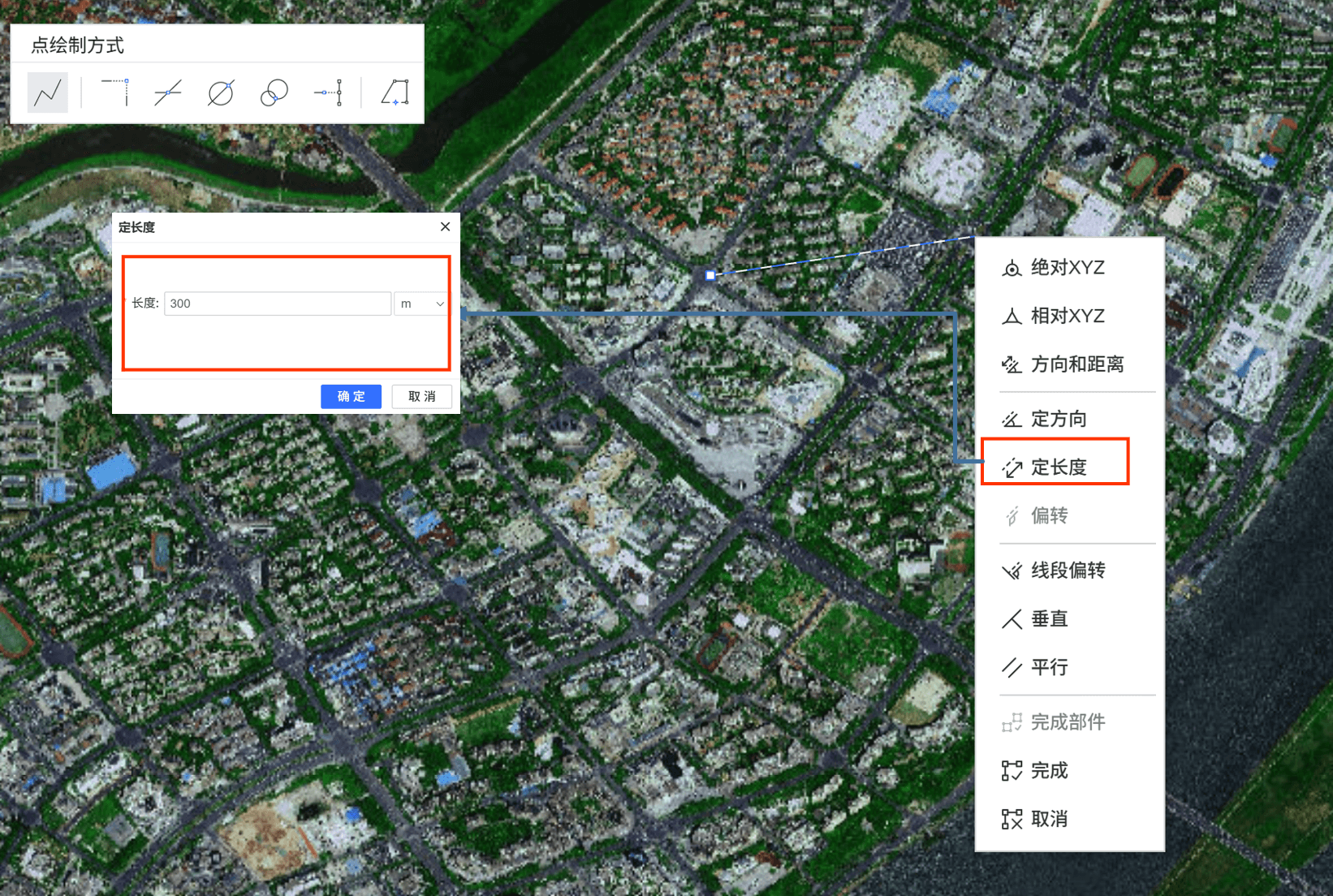

定长度
定长度用于锁定当前线段的长度，你只需要决定方向即可落点。适合绘制等长边、按固定步长推进折点。
操作步骤：
- 确定当前点。
- 右键打开绘制菜单，选择【定长度】，输入长度值。
- 通过移动鼠标选择方向并单击落点。
在项目坐标系下，长度的计算使用测地线；在投影坐标系下，长度计算使用当前的投影坐标系来计算平面距离。
偏转
偏转用于以上一段线段为参考，输入转角（偏转角）后生成下一段线段的方向，常用于按“转角”绘制折线。
操作步骤：
- 开启捕捉
- 先绘制出上一段线段，使当前点成为折点（vertex）。
- 右键打开绘制菜单，选择【偏转】并输入偏转角。
- 移动鼠标确定长度并落点，或配合【定长度】输入长度。

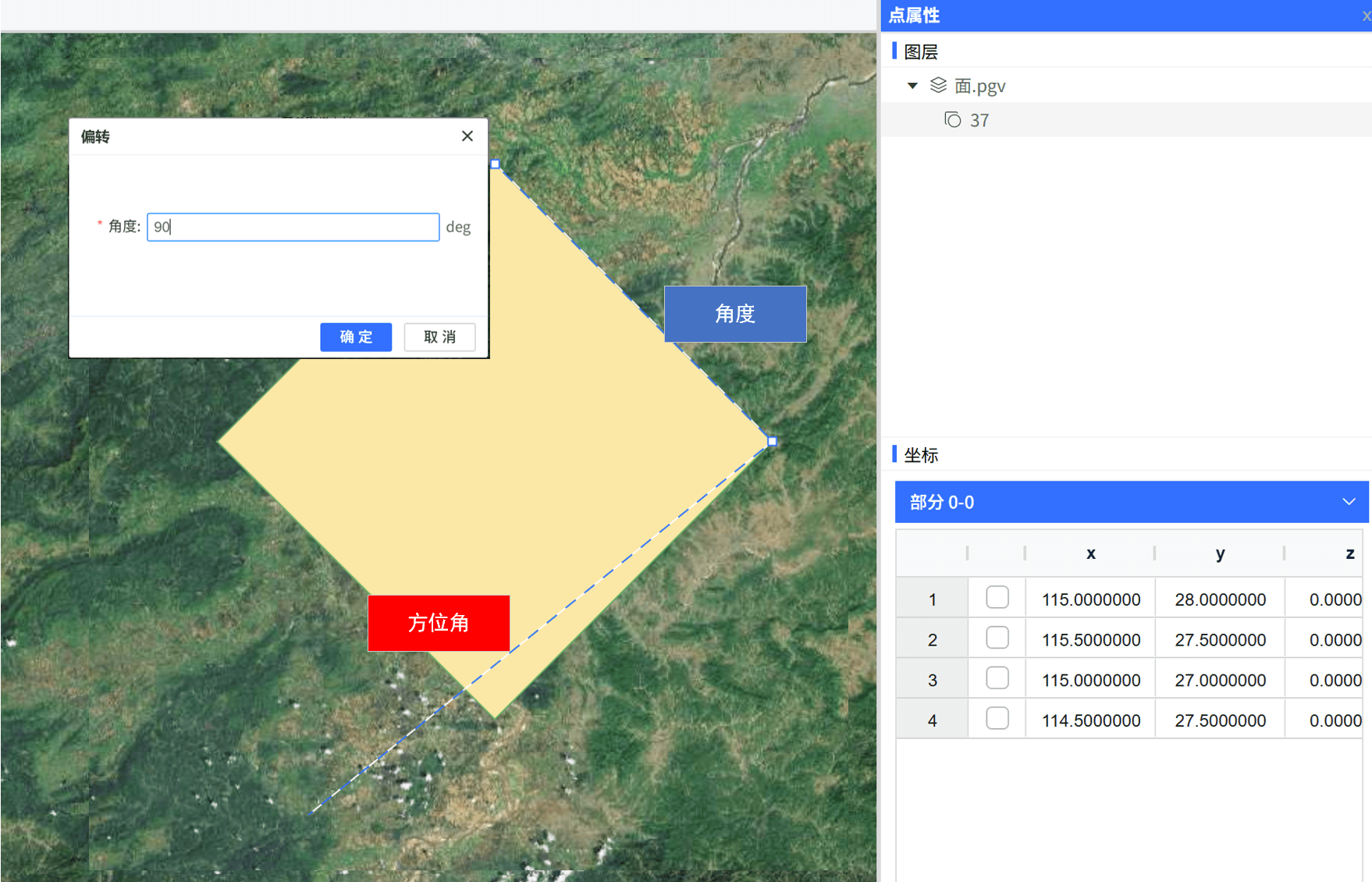

图中，方位角为虚线之间的夹角，为90度；角度为黄色矩形，为数值的90度。
偏转计算角度时，使用的是方位角，在投影坐标系下，偏转角度与坐标系数值计算的角度一致；但在地理坐标系下，其偏转角度与单纯的按照经纬度数值计算是不一样的。
线段偏转
线段偏转用于先选定一条“参考线段”，再按偏转角生成新线段方向。适合依附既有线要素的方向进行偏转构造。
线段偏转的角度以“参考线段”为基准，使用地理坐标系下的方位角的计算方式。
操作步骤：
- 开启捕捉。
- 选择或捕捉到一条参考线段。
- 右键选择【线段偏转】，输入偏转角。
- 确定长度并落点。

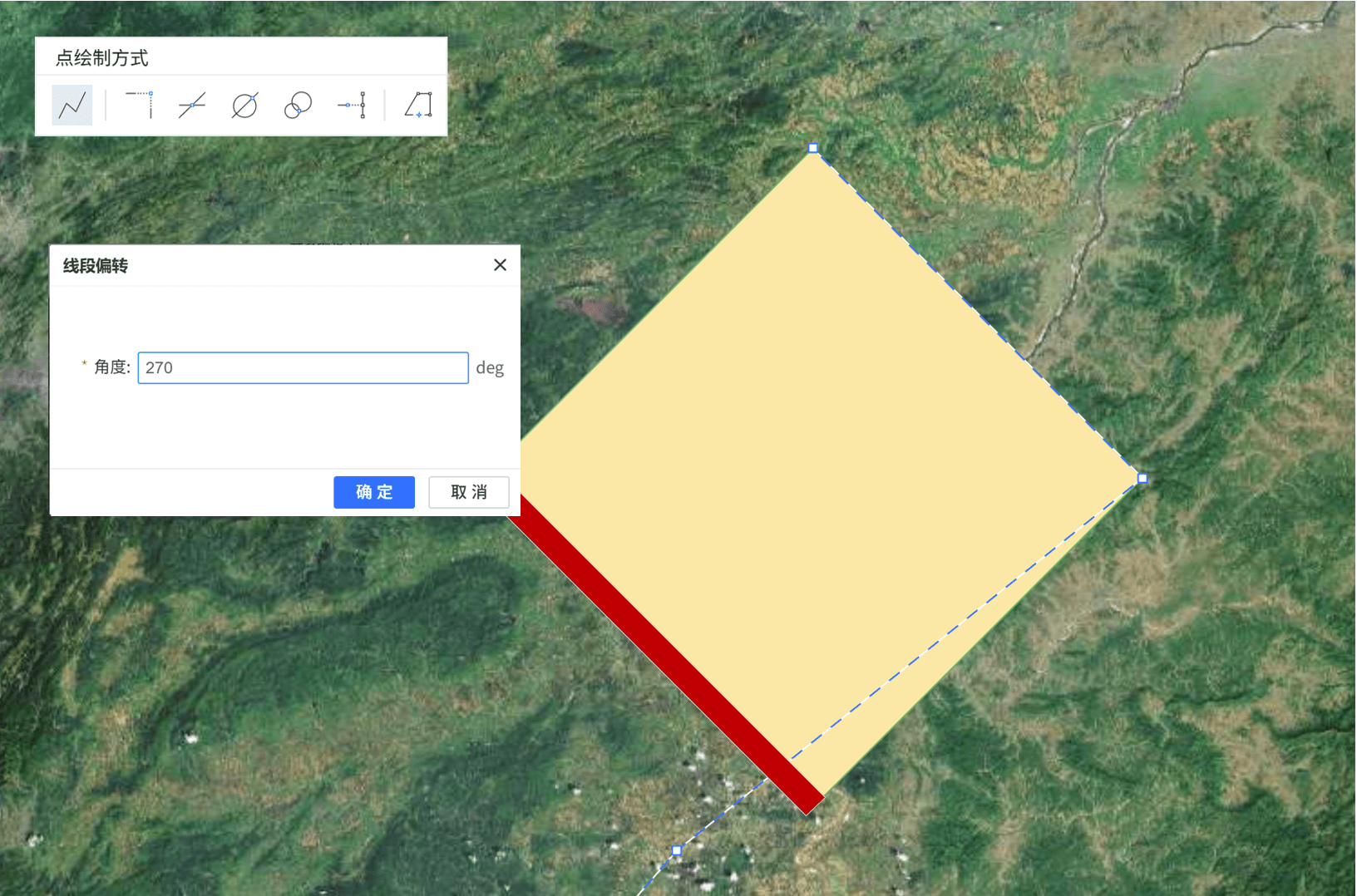

图中，所示270度为第二条虚线的偏转角度，是第一条虚线相对于红色线段的偏转的方位角（当前地理坐标系下）度数。

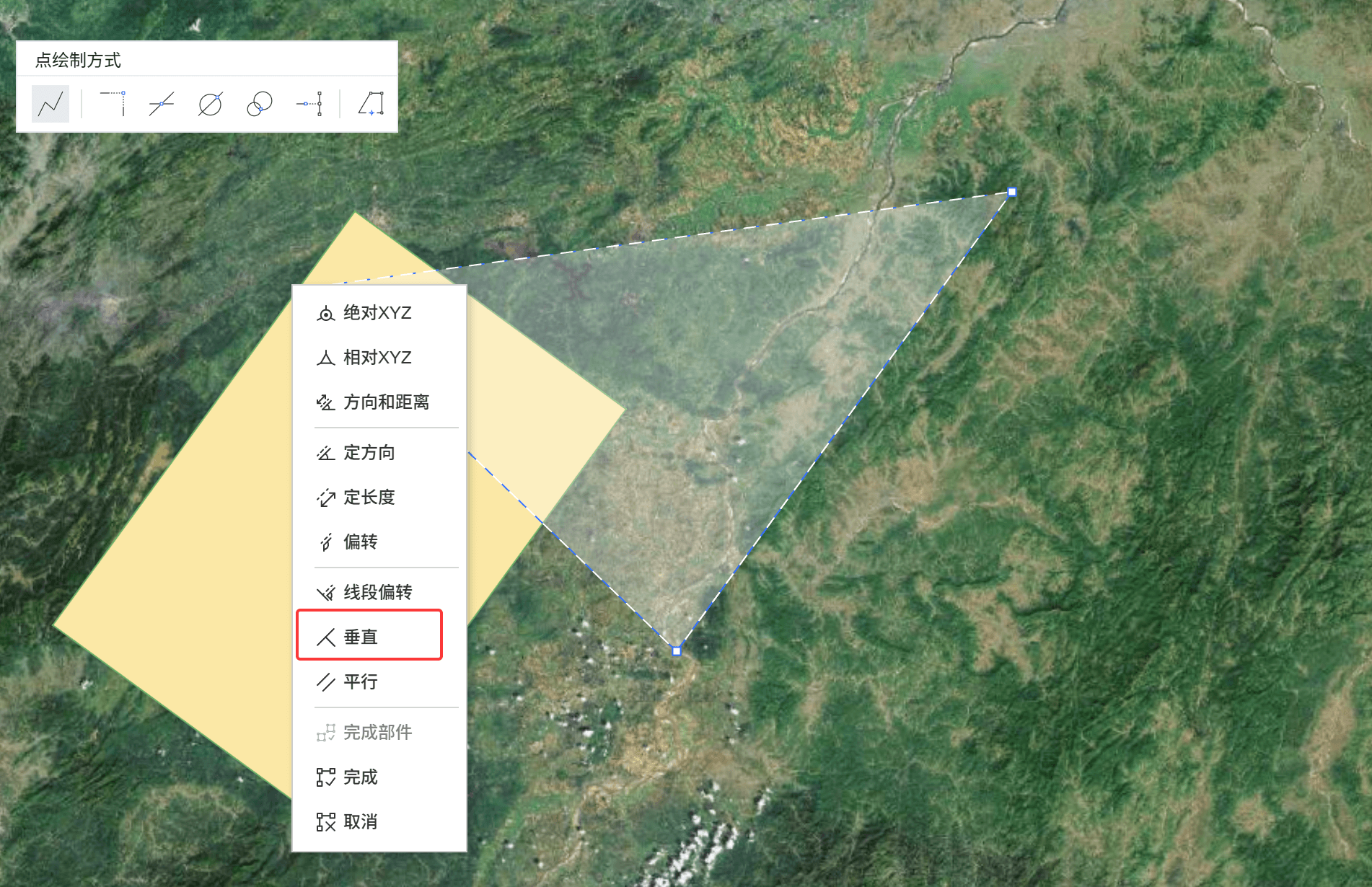

垂直
垂直用于相对某条参考线段绘制垂直方向的新线段，适合正交结构、建筑边界、垂线构造。
操作步骤：
- 开启捕捉。
- 捕捉/选择参考线段。
- 右键选择【垂直】，移动鼠标确定长度并落点。

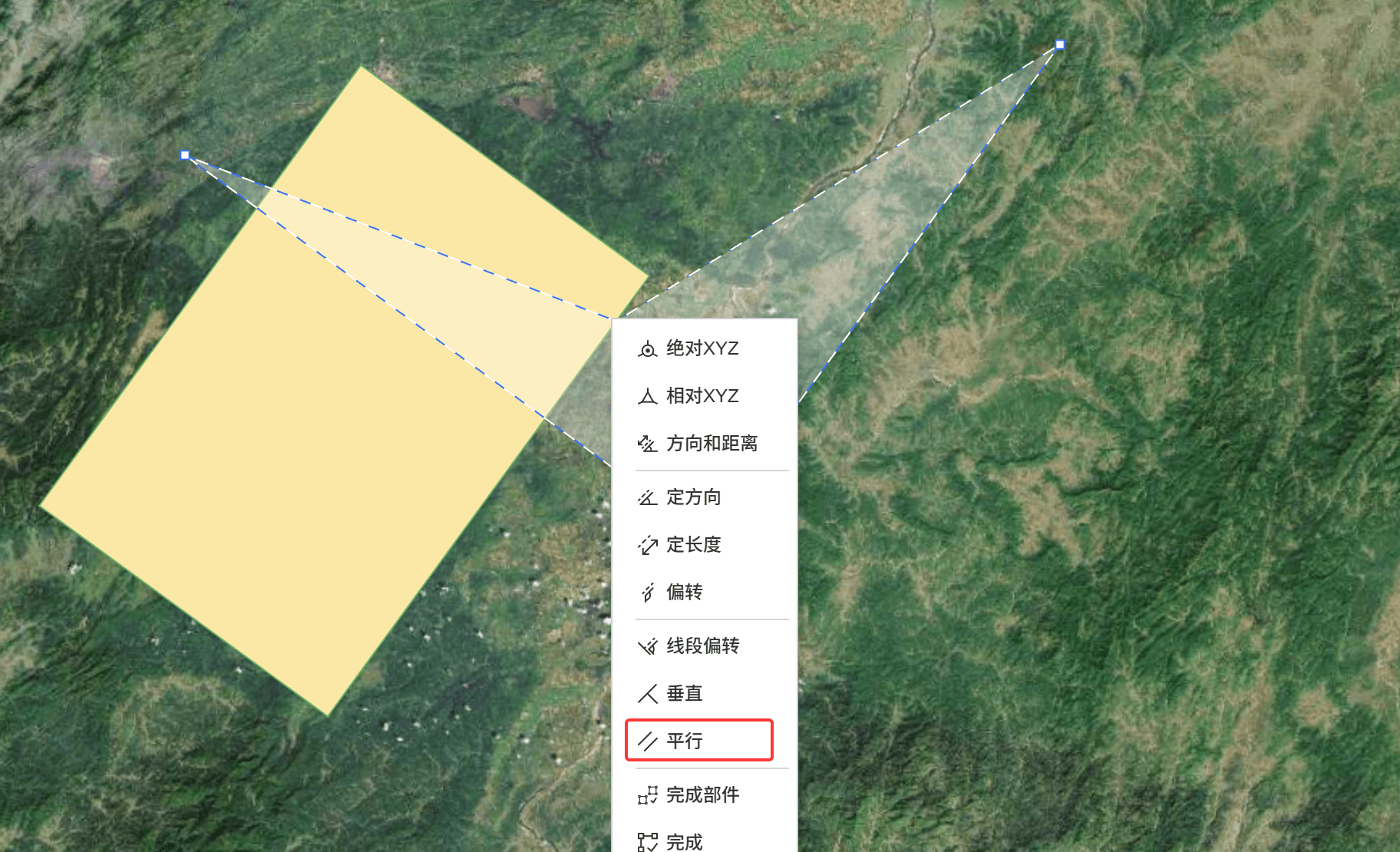

平行
平行用于相对某条参考线段绘制平行方向的新线段，适合道路边线、管线并行线、规则边界。
操作步骤：
- 开启捕捉。
- 捕捉/选择参考线段。
- 右键选择【平行】，移动鼠标确定长度并落点。
完成部件
完成部件用于在一次绘制中创建“多部件要素”：当你完成第一个部件后，点击【完成部件】可以开始绘制下一个部件，最终作为同一个要素保存。
常见场景：
- 一个要素由多个分离面组成（例如同一管理单元包含多个不相连地块）。
- 一条要素包含多段不相连线段（例如同一对象由多段线组成）。
只有目标图层的几何类型支持多部件时，才需要使用【完成部件】。
小结
| 方式 | 作用 | 常见用途 | 说明 |
|---|---|---|---|
| 绝对XY | 以明确坐标创建点/顶点。 | 坐标放样、按已知控制点落点。 | 坐标单位与含义取决于当前地图坐标系（投影坐标/经纬度），以界面提示为准。 |
| 相对XY | 以“当前点”为基准输入偏移量创建点/顶点。 | 平移一定距离创建相邻点位；规则阵列的辅助绘制。 | 偏移方向与单位以界面提示为准；适合在投影坐标系下使用。 |
| 方向和距离 | 以“当前点”为起点，输入方向与距离创建点/顶点。 | 从已知点按方位角+距离定位；按航向/道路走向画线段。 | 方向起算规则与距离单位以界面提示为准。 |
| 定方向 | 锁定线段方向，只需调整长度即可落点。 | 画平行方向的多段线；保持走向一致。 | 常与【定长度】搭配使用以实现“定向定长”。 |
| 定长度 | 锁定线段长度，只需调整方向即可落点。 | 画等长边；按固定距离推进折点。 | 常与【定方向】搭配使用。 |
| 偏转 | 以当前线段为参考，输入偏转角生成下一线段。 | 按转角绘制道路折线、规则折线。 | 偏转角按界面规则计算（例如顺时针为正）；是否支持负角度以界面为准。 |
| 线段偏转 | 以一条参考线段为基准做偏转后绘制新线段。 | 依附既有线要素进行偏转绘制。 | 通常需要开启捕捉并先选定参考线段。 |
| 垂直 | 以参考线段为基准绘制垂直线段。 | 画垂线、建筑直角边、正交结构。 | 通常需要开启捕捉并先选定参考线段。 |
| 平行 | 以参考线段为基准绘制平行线段。 | 画平行边、道路边线、管线等距线。 | 通常需要开启捕捉并先选定参考线段。 |
| 完成部件 | 在一次绘制中生成多部件（multipart）要素。 | 一次性创建多段线或多面要素的多个部件。 | 适用于目标图层的几何类型支持多部件时。 |
点绘制方式
点绘制方式是一组“几何构造”工具，用于在绘制点要素或线/面顶点时，通过约束或辅助构造来精确确定落点位置。
适用范围：在绘制【点】、【多】、【折线】、【多边形】等要素时，都可以按需切换点绘制方式。
点绘制方式解决“点怎么构造出来”；高级绘制解决“点落在哪里（坐标/方向/距离等）”。两者可以配合使用。
直接点
默认方式。直接在地图上单击落点即可；如需精确坐标，可鼠标右键使用【绝对XY】。

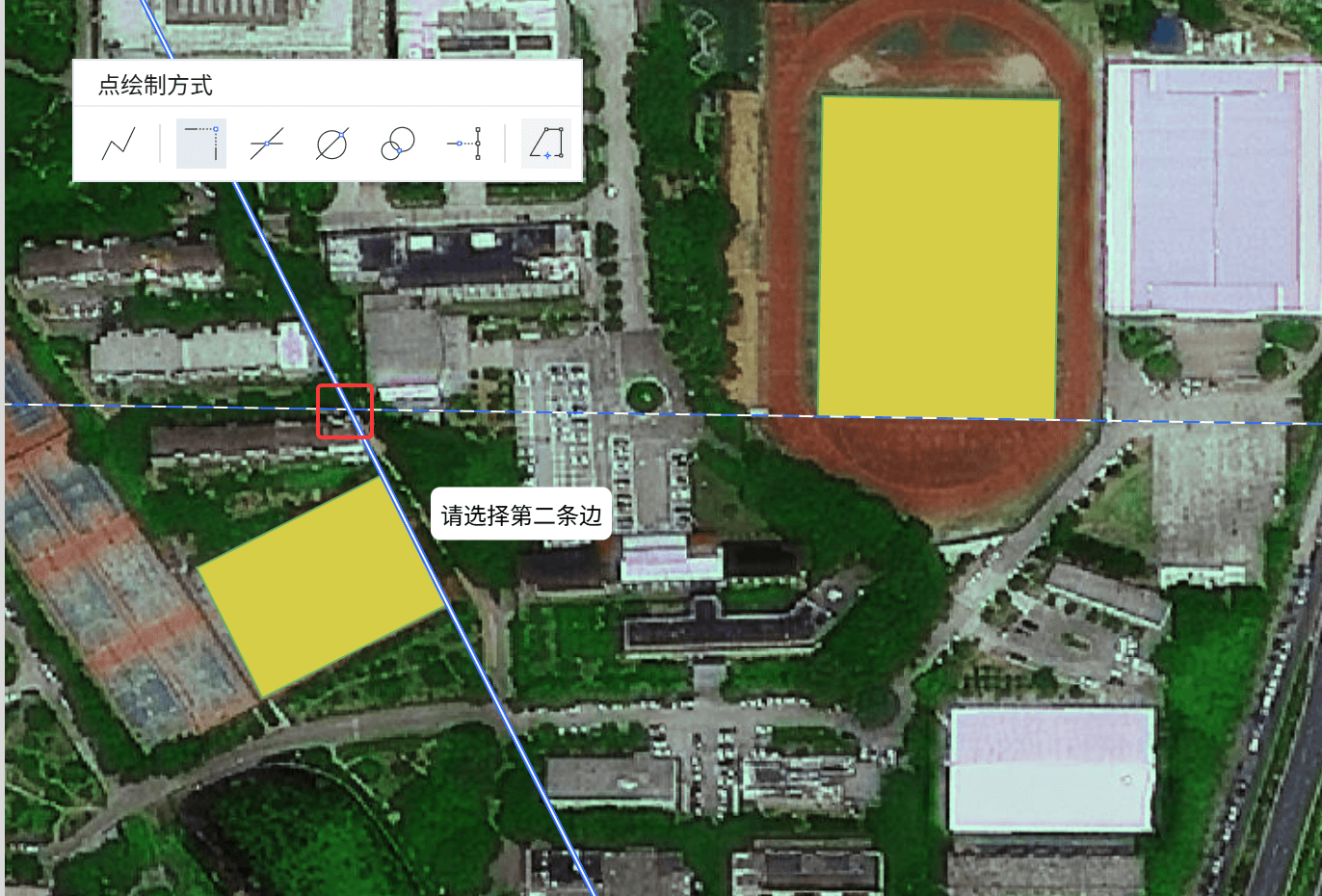

交集
在两条线（或边界线段）的交点位置创建点。通常用于需要精确落在两条边延长线交点的位置。
操作步骤：
- 按提示选择第一条边/线段作为参考方向线。
- 再选择第二条边/线段。
- 若两条参考线存在交点，系统将在交点处生成点（如存在多个候选点，以界面提示选择为准）。

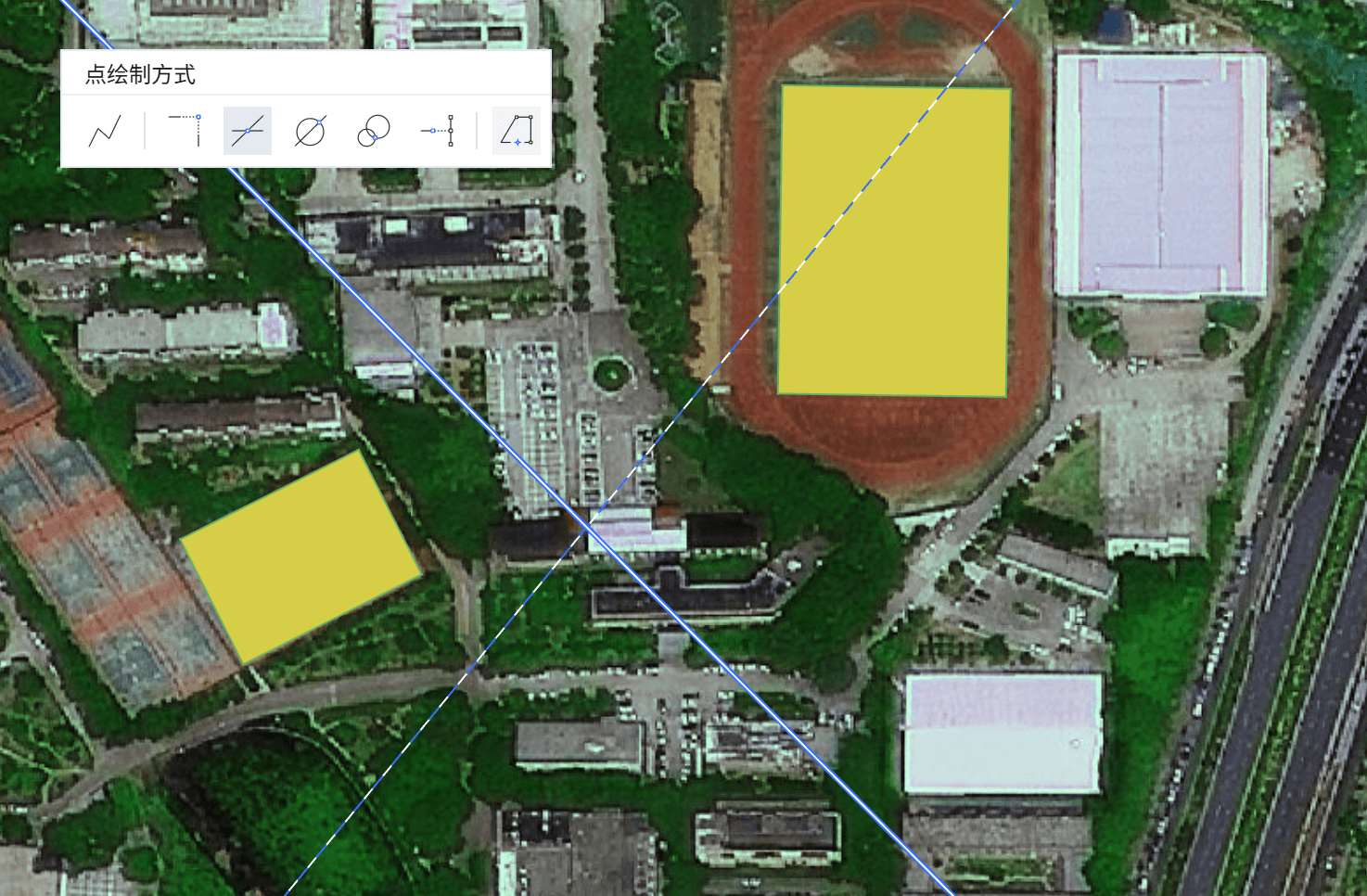

方向方向
由两条“方向线”的交点确定点位置。适合从两个不同位置按方向相交确定一个点。
操作步骤：
- 绘制（或指定）第一条方向线：确定起点，并通过旋转/输入方向确定其方向。
- 绘制（或指定）第二条方向线。
- 系统以两条方向线交点生成点要素/顶点。
方向距离
由“一条方向线”和“一个圆（距离约束）”的交点确定点位置。常用于：从 A 点按方向确定一条射线，同时要求点到 B 点距离为某个值。
操作步骤：
- 绘制（或指定）一条方向线。
- 绘制（或指定）一个圆：确定圆心，并输入/确定半径。
- 系统在方向线与圆的交点处生成点；若有两个交点，按界面提示选择其一。

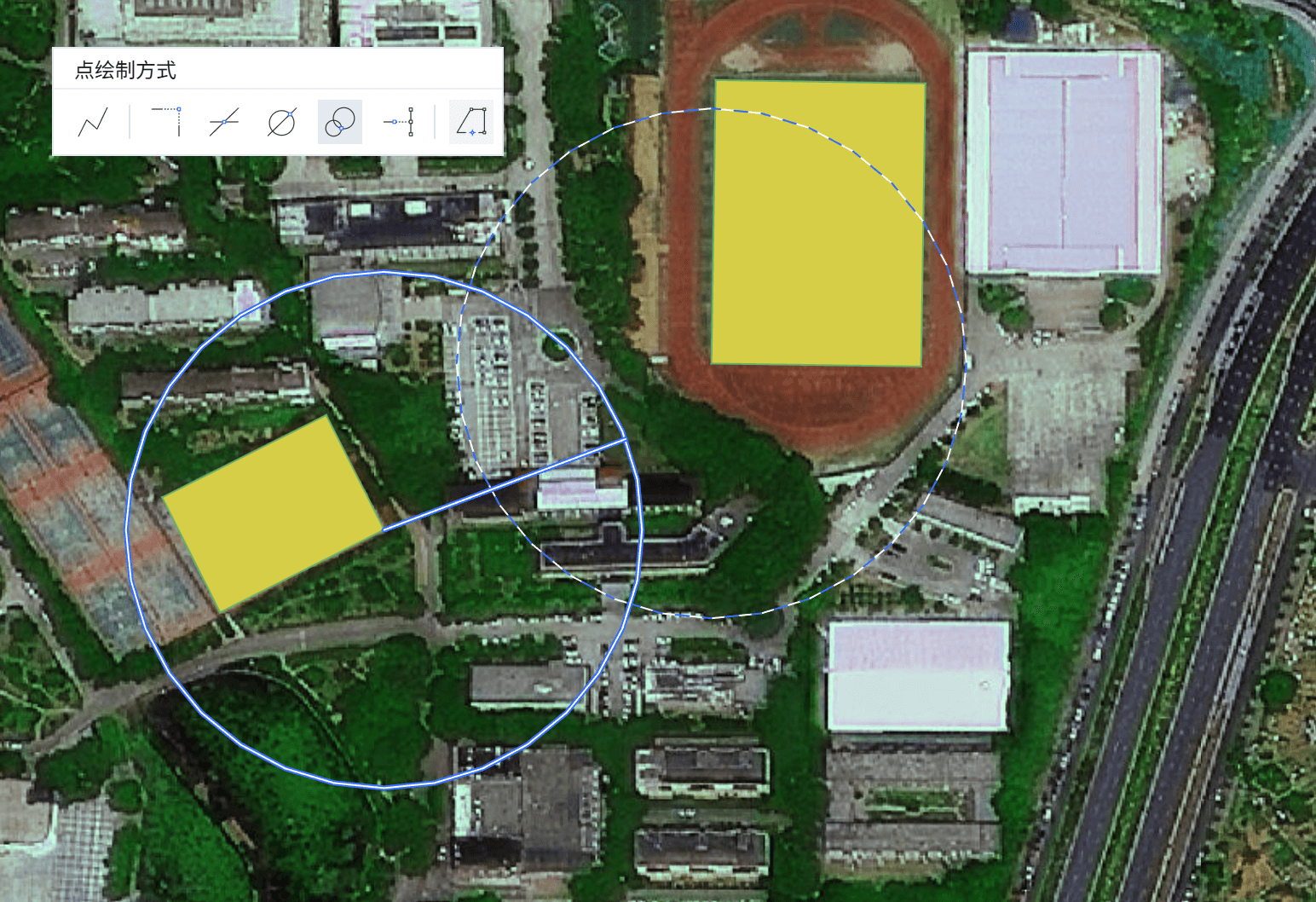

距离距离
由两个圆的交点确定点位置。常用于：点到 A、B 两点的距离都已知。
操作步骤：
- 绘制（或指定）第一个圆：确定圆心并输入/确定半径。
- 绘制（或指定）第二个圆。
- 系统在两圆交点处生成点；若有两个交点，按界面提示选择其一。

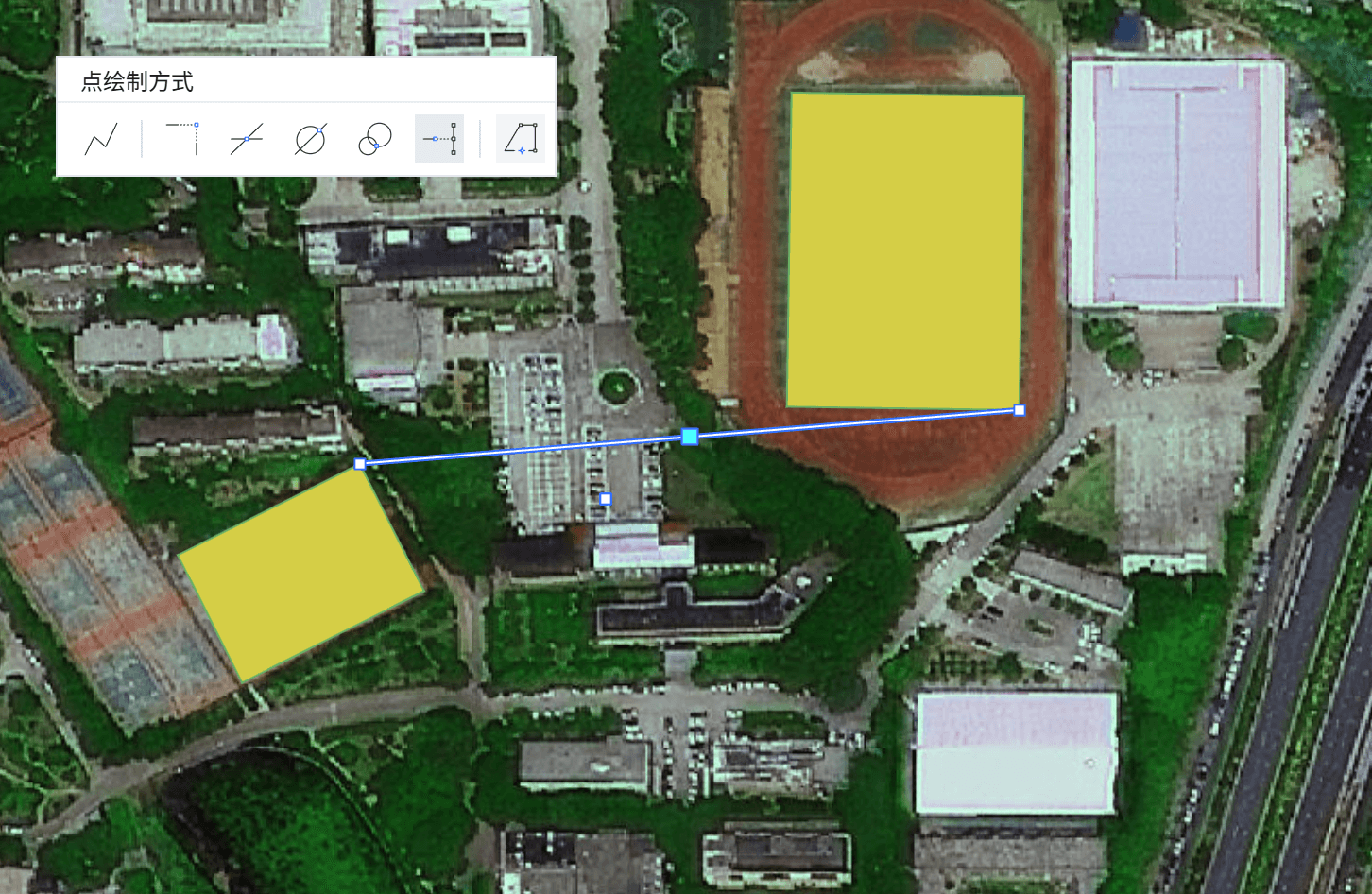

线中点
在一条线段的中点创建点。适合快速得到两点之间的中点位置。
操作步骤：
- 指定线段的起点和终点（或选择一条已有线段）。
- 系统在该线段中点处生成点。
