概述

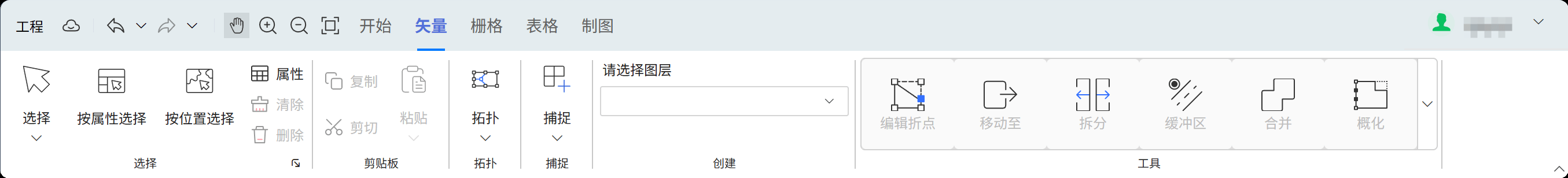

矢量数据Tab工具栏共分为以下六个模块

• 选择：精准定位和筛选需要编辑的要素
• 剪贴板：跨图层或跨文档复制粘贴要素及属性
• 拓扑：检查和维护要素间的空间关系与规则
• 捕捉：确保编辑时精确对齐现有要素的几何特征
• 创建：绘制和生成新的点、线、面要素
• 工具：提供高级编辑功能（如分割、合并、缓冲区等）

选择模块

选择是矢量编辑的第一步。昕图提供了三种高效的选择方式，帮助用户快速锁定目标要素：

• 按图形选择：通过矩形、多边形等形状直接在地图上框选。
• 按属性选择：利用可视化 SQL 构建器，基于属性字段值进行精准筛选。
• 按位置选择：基于空间位置关系（如相交、包含、距离范围内）跨图层筛选。

详细操作请参见 要素选择。

剪贴板模块

支持对图层中的要素进行复制、剪切以及粘贴

用户需要在当前图层选中想要复制/剪切的要素，点击 【复制】 或 【剪切】 按钮，然后再点击 【粘贴】 按钮即可实现复制粘贴的功能，此时用户可在右侧的属性界面查看已复制粘贴的要素信息；如图所示，id = 2 为选中的原始要素，复制粘贴后，新要素的id = 87

拓扑

拓扑编辑用于在修改要素时维护空间一致性。开启后，系统会自动处理共享边界或交点的要素，防止产生空洞或重叠。

• 维护完整性：联动修改关联要素，确保几何关系的逻辑正确。
• 拓扑设置：支持自定义拓扑容差，平衡计算精度与性能。

详细操作请参见 矢量数据要素编辑 中的拓扑部分。

捕捉

捕捉功能确保在绘制或编辑要素时，鼠标能够自动“吸附”到现有要素的关键位置（如端点、折点、边缘），是保证制图精度的核心工具。

• 捕捉类型：支持端点捕捉、边捕捉等多种模式。
• 提升效率：有效避免碎点、悬挂线和边界缝隙等常见的制图错误。

详细操作请参见 矢量数据要素绘制 中的捕捉部分。

要素绘制

本节仅做能力概览，详细操作请参见 矢量数据要素绘制。

要素绘制用于在目标矢量图层中新增点、线、面要素。典型流程为：选择目标图层 → 选择绘制类型 → 地图交互绘制 → 完成并保存要素。

• 点要素：支持点、线末端点、多点等方式。
• 线要素：支持折线、直角线、径向线、手绘线、曲线、追踪线等方式。
• 面要素：支持多边形、矩形、正方形、圆形、椭圆形、直角面、手绘面、追踪面等方式。
• 高级绘制：支持绝对 XY、相对 XY、方向和距离、定角度、定长度、偏转、垂直、平行、完成部件等约束方式。
• 精度保障：建议结合“捕捉”和“拓扑”设置使用，以减少悬挂点、缝隙等几何问题。

要素编辑

本节仅做能力概览，详细操作请参见 矢量数据要素编辑。

要素编辑用于对现有要素进行几何调整、结构优化和空间关系维护，常见入口在矢量 Tab 的拓扑、捕捉和工具。

• 对齐：如“对齐要素”“移动至”“旋转缩放”等，处理要素之间的位置关系。
• 修整：如“编辑折点”“修整”“替换几何”“延续要素”“延伸”“修剪”“内圆角”“概化”“线相交”等，优化几何形态。
• 拆分：如“打断”“裁剪”“拆分”“分割-交互式”“分割-按要素”“划分”等，按规则重构要素结构。
• 构建：如“沿线创建点”“合并”“缓冲区”“平行复制”“构造面”“偏移”“垂直复制”“镜像”“构建大地要素”等，生成新要素结果。
• 编辑建议：正式编辑前先明确目标图层与坐标参考，必要时开启拓扑与捕捉，编辑后检查几何完整性与属性一致性。
