创建常量栅格

功能概述

该工具根据指定的分析窗口和像元大小，生成一个像元值统一、内容恒定的栅格图层。它可用于作为后续空间计算的背景、掩膜、或初始化分析输入.

适用场景

• 初始化地理模型中的常量输入参数（如初始高度等）
• 与其它栅格进行计算（如加权叠加）
• 创建掩膜或空间约束图层
• 模拟均匀分布条件下的变量影响

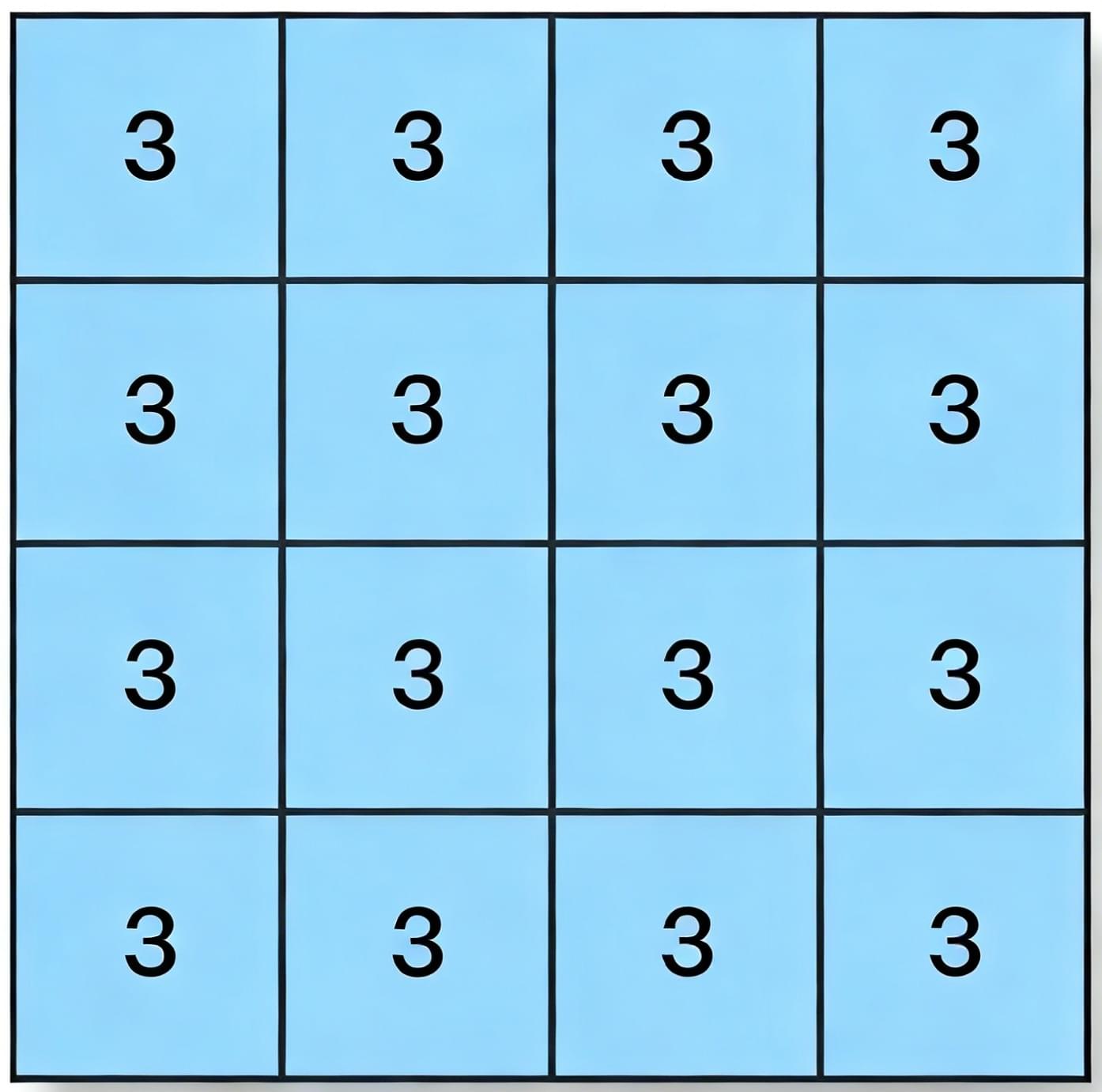

图示

参数介绍

参数名称	参数描述	补充说明
常量值	输出栅格中所有有效像元的统一赋值	默认值10
波段数量	输出栅格中的波段数量	默认值1
输出类型	在保存栅格数据时，可以手动设置栅格保存参数，也可以使用捕捉栅格，来设置与参考栅格一模一样的参数。	详见栅格通用输出
输出文件	用于指定输出栅格数据的存储位置、文件名称、数据格式、数据类型、NoData值	详见栅格通用输出

操作步骤

1. 启动工具

   打开【栅格基础工具】工具箱 → 导航至【栅格数据】 > 【创建栅格】→ 启动【创建常量栅格】工具窗格。

2. 设置栅格值

   • 【常量值】：输入目标数值（如 " 50 "），该值将赋予所有像元。
   • 【波段数量】：默认为 1。

3. 配置栅格空间属性

   • 在【输出类型】下拉菜单中选择一种配置模式：
     • 手动输入：需手动定义【输出坐标系】、空间【范围】（四至）以及【像元大小】。
       • 使用矢量数据：选择一个已有的矢量图层，系统将自动读取其坐标系和范围。
       • 使用栅格数据：选择一个参考栅格，系统将完全继承其坐标系、范围、像元大小等空间结构。
   • （可选）根据需要配置【捕捉到栅格】，强制输出网格与特定参考栅格严格对齐。

4. 设置输出文件与栅格属性

   • 点击【输出文件】右侧按钮，指定保存路径并输入文件名。
   • 配置【数据类型】：根据数值范围选择合适的类型（如单精度浮点数、双精度浮点型等）。
   • 设置【NoData 值】：默认为“自动”，也可根据分析需求自定义。
   • 选择【压缩类型】：建议保留默认的 LZW 压缩，以平衡存储空间和读写效率。

5. 执行生成

   • 点击窗口底部的【执行】按钮。
   • 生成任务完成后，常量栅格将保存至指定位置，并通常会自动加载到当前工程中。

注意事项

• 空间参数：

  • 明确设置分析范围，建议从图层获取或手动输入
  • 像元大小也就是分辨率，过大会导致精度不足，过小会影响性能和存储效率，应与分析需求一致
  • 与后续分析对象使用相同坐标系，确保空间叠加无偏移

• 数据属性：

  • 数据类型默认为双浮点小数2，若使用整数值需指定为 整数类型，避免精度浪费或值溢出
  • 输入值需明确，确保语义明确
  • Nodata默认为数据类型能表达的最大值，也可以自定义输入值。
