按圆提取

功能概述

按圆提取工具用于根据用户指定的圆形几何范围，从输入栅格数据中提取圆形区域内的像元值，并生成新的栅格数据。用户可通过输入圆心坐标与半径，快速圈定感兴趣区域，实现数据裁剪或掩膜处理。该工具支持直接裁切输出范围，也可保留原栅格尺寸，仅将圆形范围外像元设为 NoData，从而灵活满足不同的空间分析需求。适用于高效的局部分析、目标区域监测与专题数据提取，可广泛应用于环境、农业、灾害应急和科学研究等领域。

适用场景

• 环境监测：提取某一污染源周边固定半径范围的遥感影像或气象栅格，用于分析空气、水质或热岛效应的空间分布变化。
• 农业分析：以农田中心点为圆心提取一定半径范围的 NDVI、土壤湿度或地形数据，用于监测作物生长状况及病虫害风险。
• 应急管理：在地震、洪水、火山喷发等灾害发生后，快速圈定震中或灾害点周边的影像数据，辅助现场灾情评估与应对决策。
• 科学研究：针对观测站点（如气象站、水文站、湖泊中心等）提取邻近区域的栅格值，用于统计分析、建模与科学实验验证。

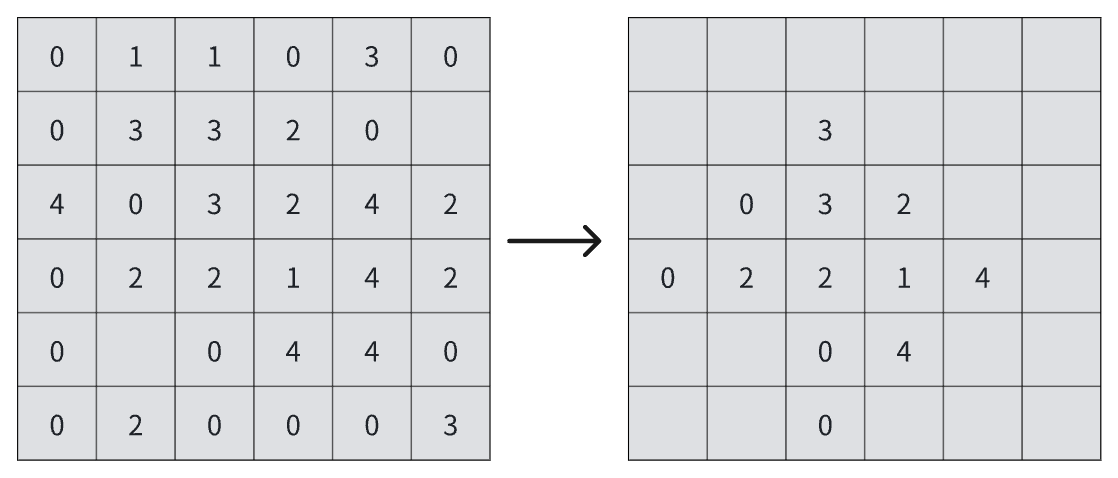

理论图示

参数介绍

参数名称	参数描述	补充说明
输入栅格文件	待提取的原始栅格数据文件	支持单波段或多波段格式，应与指定圆心坐标处于相同坐标系；若不一致，建议先进行投影变换
几何类型	圆形	固定为圆形提取范围。
中心点坐标和半径	圆心XY坐标以及半径	单位与输入栅格的空间参考一致（如米、千米、度）。半径应根据分析目标合理设置，避免过大范围导致处理效率下降。
其他设置
	裁剪：是否将输出栅格范围裁切为圆形边界	勾选后输出文件物理范围等于圆形范围；不勾选则输出完整原始范围，但圆外像元设为 NoData。
	反转：是否反选圆形区域	勾选后保留圆形范围外像元，将圆形内像元设为 NoData。
	触碰：是否保留与圆形有任意相交的像元	勾选后，即使像元仅与圆形边界部分重叠也会被保留；不勾选则仅保留像元中心落入圆形范围内的像元。
	填充边缘：是否在圆形边界外增加缓冲区	常用于避免因边界裁切导致的分析误差，可指定缓冲宽度。
填充宽度	缓冲或扩展的距离	单位与空间参考一致；仅在“填充边缘”勾选时生效。
输出路径	存放结果栅格的目标目录（建议使用绝对路径以避免歧义）	建议使用绝对路径，确保目录存在且具有写入权限；路径避免使用中文及特殊字符以提高跨平台兼容性。
输出文件名	结果栅格文件的完整名称（含扩展名）	扩展名将决定输出文件格式，如 .tif 生成 GeoTIFF 文件，.img 生成 ERDAS IMG 文件

操作步骤

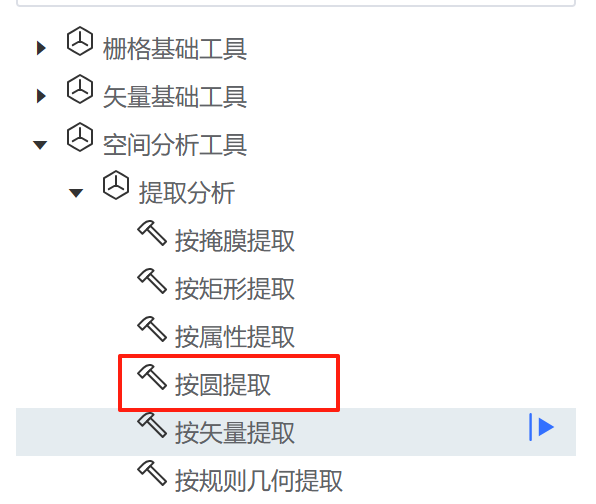

1. 启动工具



   打开【空间分析工具】工具箱 → 导航至【提取分析】→ 双击启动【按圆提取】工具窗格。

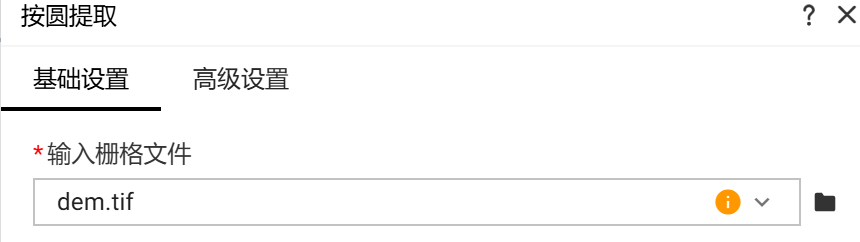

2. 输入栅格文件



   • 【输入栅格文件】：输入 "dem.tif"。

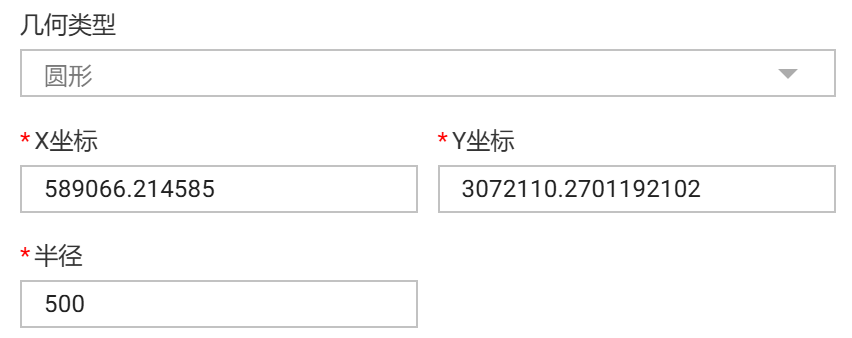

3. 几何类型



   • 【几何类型】：选择 "圆形"
   • 【X坐标】和【Y坐标】：分别输入“589066.214585”、“3072110.2701192102”
   • 【半径】：输入500

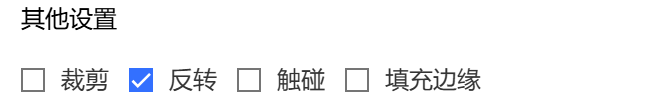

4. 其他设置



   • 【反转】：勾选反转后，将保留圆形外的像元

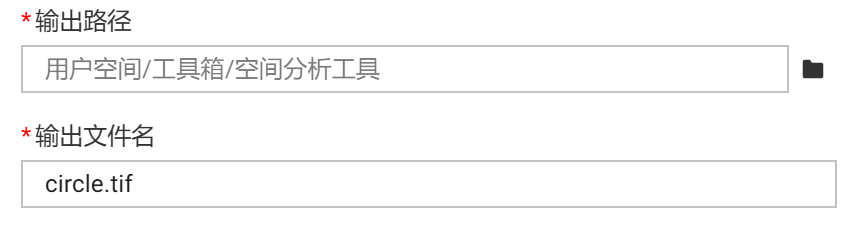

5. 指定输出位置



   • 【输出路径】：输出至 "用户空间/工具箱/空间分析工具"
   • 【输出文件名】：输入 "circle.tif"

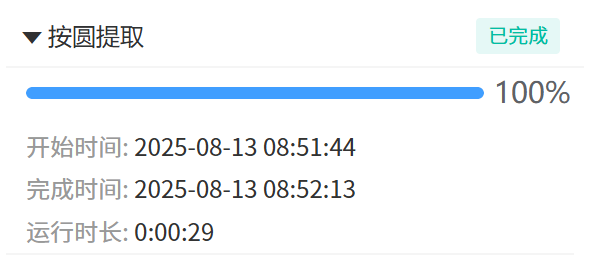

6. 执行生成



   • 点击窗格底部的 【运行】 按钮 → 等待任务列表提示"工具执行成功"

注意事项

• 输入与圆心坐标建议使用相同的空间参考，否则可能导致提取范围位置偏移。
• 处理大范围高分辨率影像时，应根据硬件资源合理设置半径，以避免内存溢出。
• 对于地理坐标系（经纬度）数据，半径为角度单位，如需按米/千米计算，请先投影到合适的投影坐标系。
• 多波段影像提取时，所有波段将同步执行圆形裁切或掩膜处理，确保波段间空间一致性。
