按掩膜提取

功能概述

按掩膜提取用于基于指定掩膜（矢量或栅格）从输入栅格中选择性保留像元，生成仅覆盖掩膜区域的结果栅格。工具在不改变原像元值与空间分辨率的前提下，对掩膜范围外像元赋值为 NoData，可选将输出物理范围裁剪至掩膜边界。典型用途包括数据裁剪、局部统计、专题制图与模型输入准备等，广泛服务于遥感、环境建模、土地利用、城市规划与水文水资源分析。

适用场景

遥感分析：在行政区/自定义区内提取 NDVI、LST、LC 分类、辐亮度/反射率等。

环境科学：按流域/子流域裁剪降雨、蒸散、污染物、土壤湿度栅格。

城市规划：提取城市边界内的 DEM/坡度/坡向，用于地形评估与选址。

农业监测：在耕地区划内裁剪作物长势、病虫害指数或土壤养分栅格。

水资源：从湖泊/河网范围内提取遥感反射率或水面温度等指标。

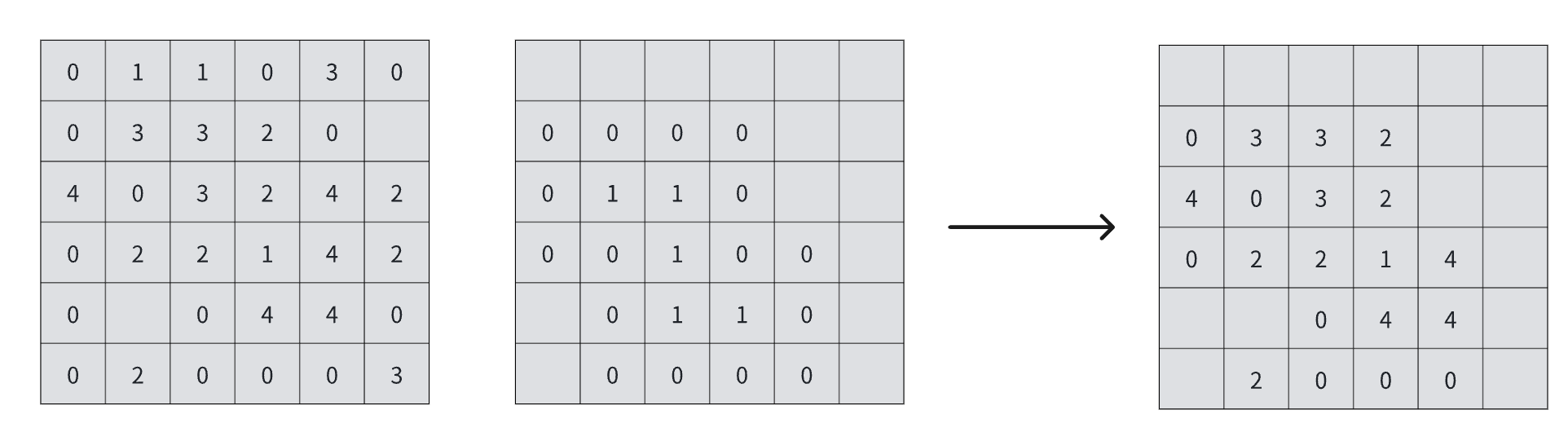

理论图示

按掩膜提取

参数介绍

参数名称	参数描述	补充说明

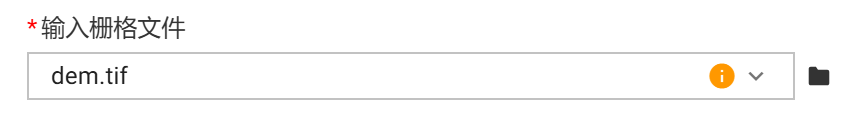

输入栅格文件	要被提取的原始栅格数据，可为单波段或多波段	支持常见格式（如 `.tif`、`.img`、`.asc` 等）；应与掩膜文件具有相同的坐标系和分辨率，或在运行前进行统一
掩膜文件	用于定义提取区域的掩膜，可以是多边形要素类或布尔型栅格	支持多边形要素（`.shp`、`.geojson`、GDB 等）或布尔型栅格。栅格掩膜建议使用 1/0 或 True/False；矢量应拓扑有效（无自交、缝隙）。

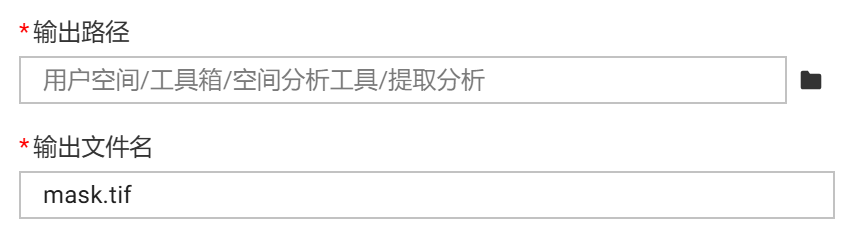

输出路径	存放结果栅格的目标目录（建议使用绝对路径以避免歧义）	确保目录已存在并具有写入权限；路径中避免使用中文及特殊符号以防止跨平台兼容问题
输出文件名	结果栅格文件的完整名称（含扩展名）	扩展名决定格式：如 .tif（GeoTIFF）、.img（ERDAS IMG）。确保命名唯一，防止覆盖。
