按规则几何提取

功能概述

利用一个矢量几何（正方形、菱形等）作为掩膜，在空间上筛选输入栅格，仅保留掩膜范围内的像元，并将范围外的像元设为 NoData。

参数名称	参数描述	补充说明
输入栅格文件	待提取的原始栅格数据文件	支持单波段或多波段格式，应与指定圆心坐标处于相同坐标系；若不一致，建议先进行投影变换
几何类型	圆形、菱形、扇形等
中心点坐标和半径	几何类型的圆心XY坐标以及半径、角度等参数	单位与输入栅格空间参考单位一致（如米或度）；应根据实际分析范围选择合理数值
其他设置
	裁剪：勾选后，输出栅格的空间范围等于圆形范围，即物理文件被裁到圆形；不勾选，输出保留原始栅格的完整范围，但圆形外像元会被设置为 NoData（这会导致输出文件大小等于原始栅格）
	反转：勾选后，保留圆形外的像元、将矩形内设置为 NoData
	触碰：勾选后，像元与圆形有任意相交部分即保留
	填充边缘：在执行裁剪前对圆形周围做扩展，常用于给裁剪范围增加缓冲区以避免边缘效应。
填充宽度	对提取后的圆形栅格进行扩展填充
输出路径	存放结果栅格的目标目录（建议使用绝对路径以避免歧义）	确保目录已存在并具有写入权限；路径中避免使用中文及特殊符号以防止跨平台兼容问题
输出文件名	结果栅格文件的完整名称（含扩展名）	扩展名将决定输出文件格式，如 `.tif` 生成 GeoTIFF 文件，`.img` 生成 ERDAS IMG 文件

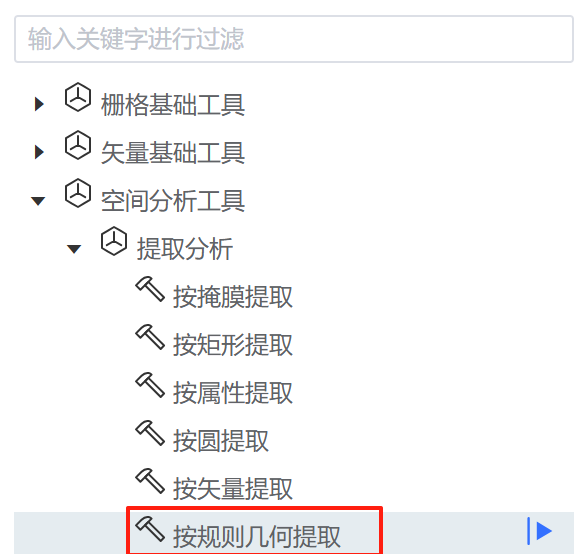

启动工具

打开【空间分析工具】工具箱 → 导航至【提取分析】→ 双击启动【按规则几何提取】工具窗格。
输入栅格文件
- 【输入栅格文件】：输入 "dem.tif"

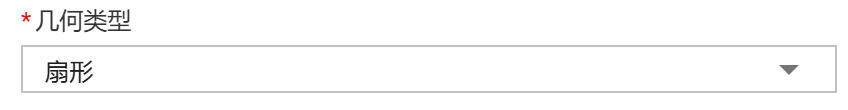

选择几何类型
- 【几何类型】：选择 "扇形"
图形参数
- 【X坐标】和【Y坐标】：分别输入“578327.55413”、“3068124.259846”
- 【起始角度】为45度，【终止角度】为135度
- 【半径】：输入2000

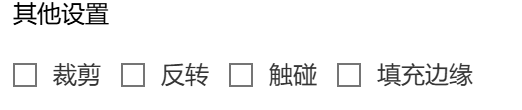

其他设置

都不勾选

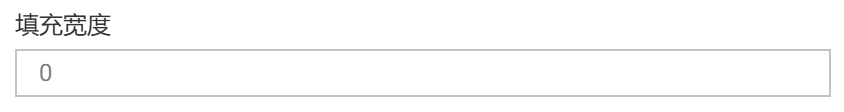

填充宽度

【填充宽度】设置为0

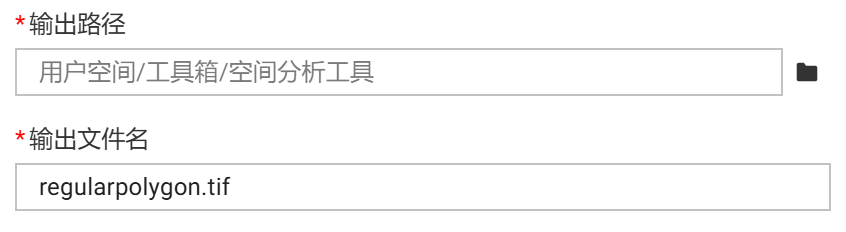

指定输出位置
- 【输出路径】：输出至 "用户空间/工具箱/空间分析工具"
- 【输出文件名】：输入 "regularpolygon.tif"

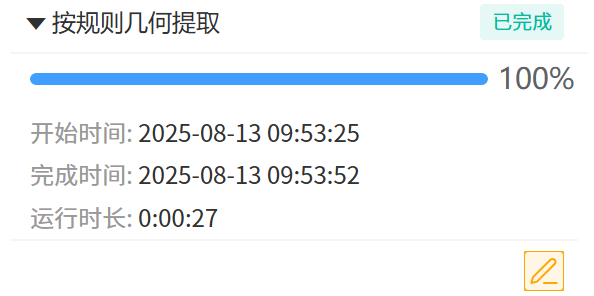

执行生成
- 点击窗格底部的【运行】按钮 → 等待任务列表提示"工具执行成功"
