按矩形提取

功能概述

按矩形提取工具用于根据用户指定的矩形范围，从输入栅格数据中提取位于该范围内的像元。矩形范围可通过坐标值（最小 X、最小 Y、最大 X、最大 Y）精确定义，也可通过交互方式选择（如在地图上框选）。

该工具适合在已知目标区域的地理范围（且为规则矩形）时快速裁剪栅格数据，提取后的结果保留输入栅格的像元值、分辨率和空间参考，矩形范围之外的像元将被剔除。

适用场景

• 数据预处理：在进行模型运算前，将大范围栅格裁剪到感兴趣的矩形区域，以减少计算量
• 遥感解译：裁剪卫星影像中目标地区的矩形范围，用于局部解译或对比分析
• 地形分析：提取指定矩形区域内的DEM数据，用于坡度、坡向等分析
• 环境监测：裁剪某城市及周边的空气质量栅格数据进行重点分析
• 制图出图：仅导出地图中某个矩形范围的高分辨率底图栅格

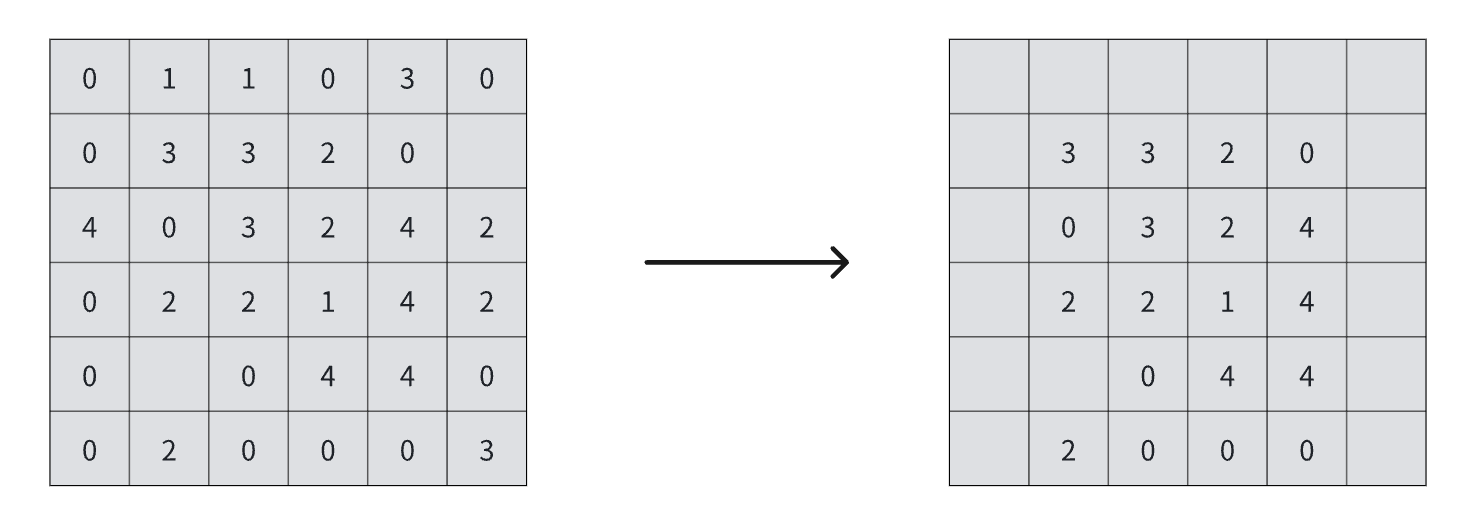

理论图示

参数介绍

参数名称	参数描述	补充说明
输入栅格文件	要被提取的原始栅格数据，可为单波段或多波段	在运行前确保输入栅格的坐标系与“数据范围（矩形）”所用坐标系一致，或先进行重投影。
数据范围	用于定义裁剪范围；可手动输入坐标或在地图上框选
其他设置		精细控制提取逻辑与输出形态
	裁剪：是否将输出栅格范围裁切为矩形边界	勾选后输出文件物理范围等于矩形范围；不勾选则输出完整原始范围，但矩形外像元设为 NoData。
	反转：是否反选矩形区域	勾选后保留矩形范围外像元，将矩形内像元设为 NoData。
	触碰：是否保留与矩形有任意相交的像元	勾选后，即使像元仅与矩形边界部分重叠也会被保留；不勾选则仅保留像元中心落入矩形范围内的像元。
	填充边缘：是否在圆形边界外增加缓冲区	常用于避免因边界裁切导致的分析误差，可指定缓冲宽度。
填充宽度	缓冲或扩展的距离	单位与空间参考一致；仅在“填充边缘”勾选时生效。
输出路径	存放结果栅格的目标目录（建议使用绝对路径以避免歧义）	建议使用绝对路径，确保目录存在且具有写入权限；路径避免使用中文及特殊字符以提高跨平台兼容性。
输出文件名	结果栅格文件的完整名称（含扩展名）	扩展名将决定输出文件格式，如 .tif 生成 GeoTIFF 文件，.img 生成 ERDAS IMG 文件

操作步骤

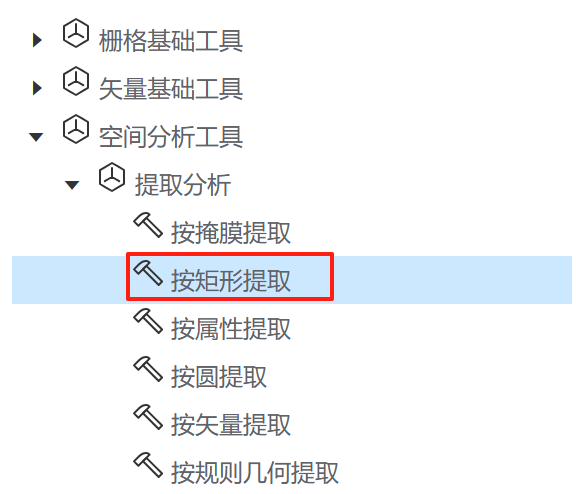

1. 启动工具



   打开【空间分析工具】工具箱 → 导航至【提取分析】→ 双击启动【按矩形提取】工具窗格。

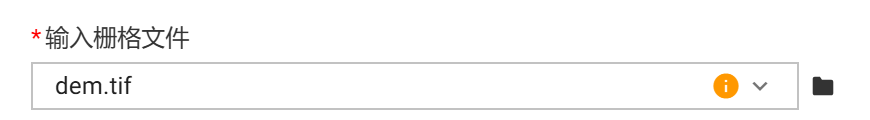

2. 输入栅格文件



   • 【输入栅格文件】：输入 "dem.tif"

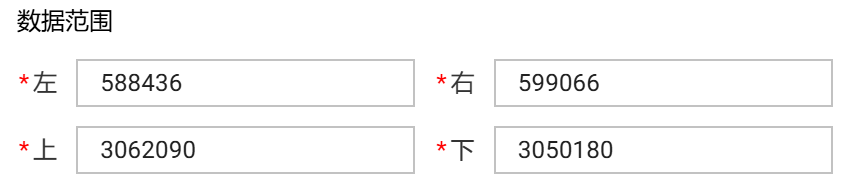

3. 数据输入范围



   • 【数据范围】：分别输入上下左右数据范围

   • “左”输入588436，“右”输入599066，“上”输入3062090，“下”输入3050180

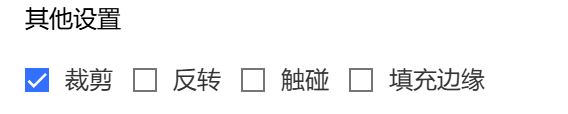

4. 其他设置：



   【裁剪】勾选后，输出栅格的空间范围等于矩形范围，即物理文件被裁到矩形

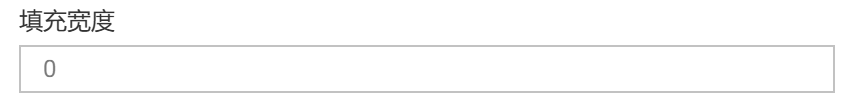

5. 填充宽度



   • 【填充宽度】：填充宽度设置为0

6. 指定输出位置



   • 【输出路径】：输出至 "用户空间/工具箱/空间分析工具"
   • 【输出文件名】：输入 "rectangle.tif"

7. 执行生成



   • 点击窗格底部的 【运行】 按钮 → 等待任务列表提示"工具执行成功"

注意事项

• 坐标系一致性：矩形范围的坐标值必须与输入栅格的空间参考一致。如果不一致，应先对数据进行重投影处理。
• 矩形范围边界对齐：如果矩形边界不完全对齐像元格网，工具会根据最近邻规则或双线性插值进行像元选择，可能会造成边界不精确。
• 输出格式与压缩：推荐使用 GeoTIFF（.tif）格式，可选 LZW 或 DEFLATE 压缩，节省存储空间。
• 空值处理：裁剪后范围外像元将被移除，不会产生 NoData 区域；除非矩形范围部分超出原始栅格范围，此时超出部分将标记为 NoData。
