两个要素打断成线
功能概述
用于将输入的面要素或线要素在相交或重叠处分割,并输出为独立的线要素

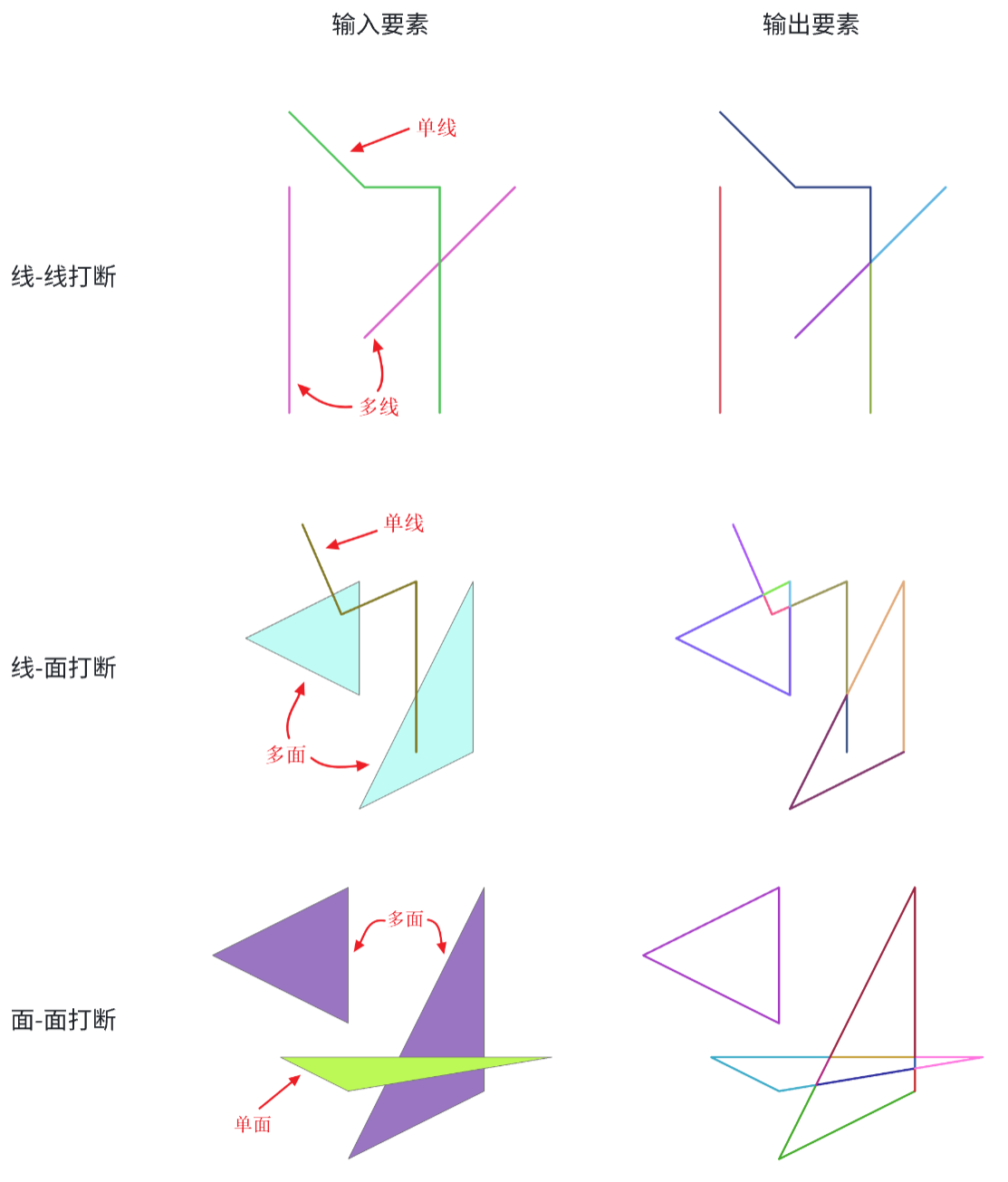

原理示意图
应用场景
道路网打断优化:两条道路交叉时,原始数据可能是连续的线,但实际分析(如路径规划)需要精确的交叉点
水电气管网建模:管道或电缆在交叉时需要分割,以便计算流量或电流分布
CAD与GIS数据交互:将AutoCAD中的相交多段线转为GIS可用的独立线段
参数说明
基础设置(必填)
参数名称 | 参数描述 | 数据类型 |
---|---|---|
输入矢量文件 | 要进行打断操作的要素1 | 线、多线、面、多面 |
输入矢量文件 | 要进行打断操作的要素2 | 线、多线、面、多面 |
输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
输出文件名 | 输出矢量文件的文件名 | 文本(不含扩展名) |
高级设置(选填)
参数名称 | 参数描述 |
---|---|
文件格式 | 指定输出的文件格式,默认为GPKG VectorData (.gpv) ,也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
输出指定字段 | 启用后可手动配置输出字段,若不启用则保留原始字段结构 |
重投影 | 启用后可设置输出文件的空间参考系,否则使用输入要素的坐标系 |
注意事项
数据类型:确保输入是有效的面要素或线要素,或两者的组合
拓扑检查:建议先使用拓扑检查工具处理面要素的重叠、缝隙等问题
坐标系:确认输入数据有明确的空间参考,避免坐标系统问题
操作步骤

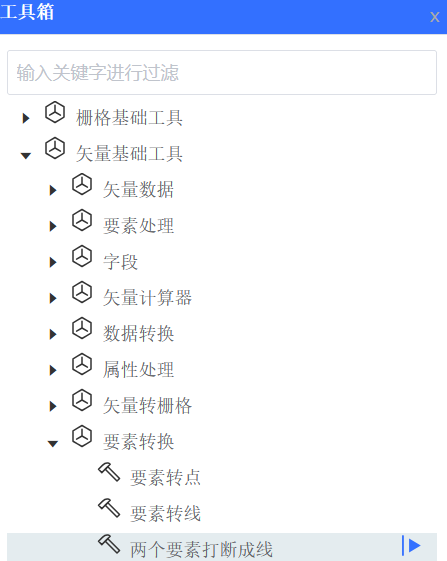

步骤 1:启动工具
打开工具箱 → 导航至【矢量基础工具】 > 【要素转换】 → 双击启动【两个要素打断成线】工具窗格
步骤 2:设置参数
-

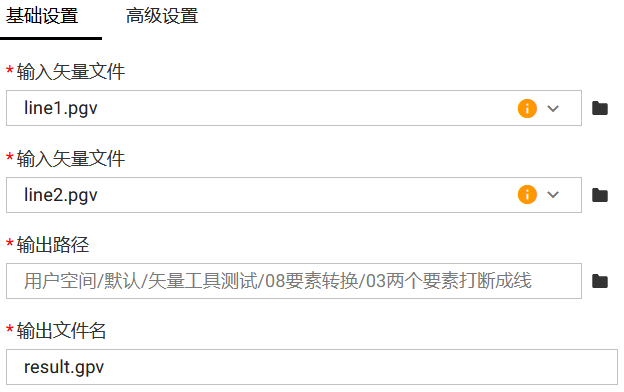

基础参数配置
在基础设置界面中,用户需要输入两个矢量文件来实现打断的功能
-
高级参数配置
在高级设置界面中,用户可根据自己需求来进行相应的设置,包括输出的文件格式、指定输出字段以及重投影,参数为可选项
步骤 3:运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败,工具将提供错误提示信息,用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
