要素转点
功能概述
通过精确的几何计算，将复杂的线要素、面要素或多点要素转换为简洁的点要素，实现数据从复杂到简单的转换

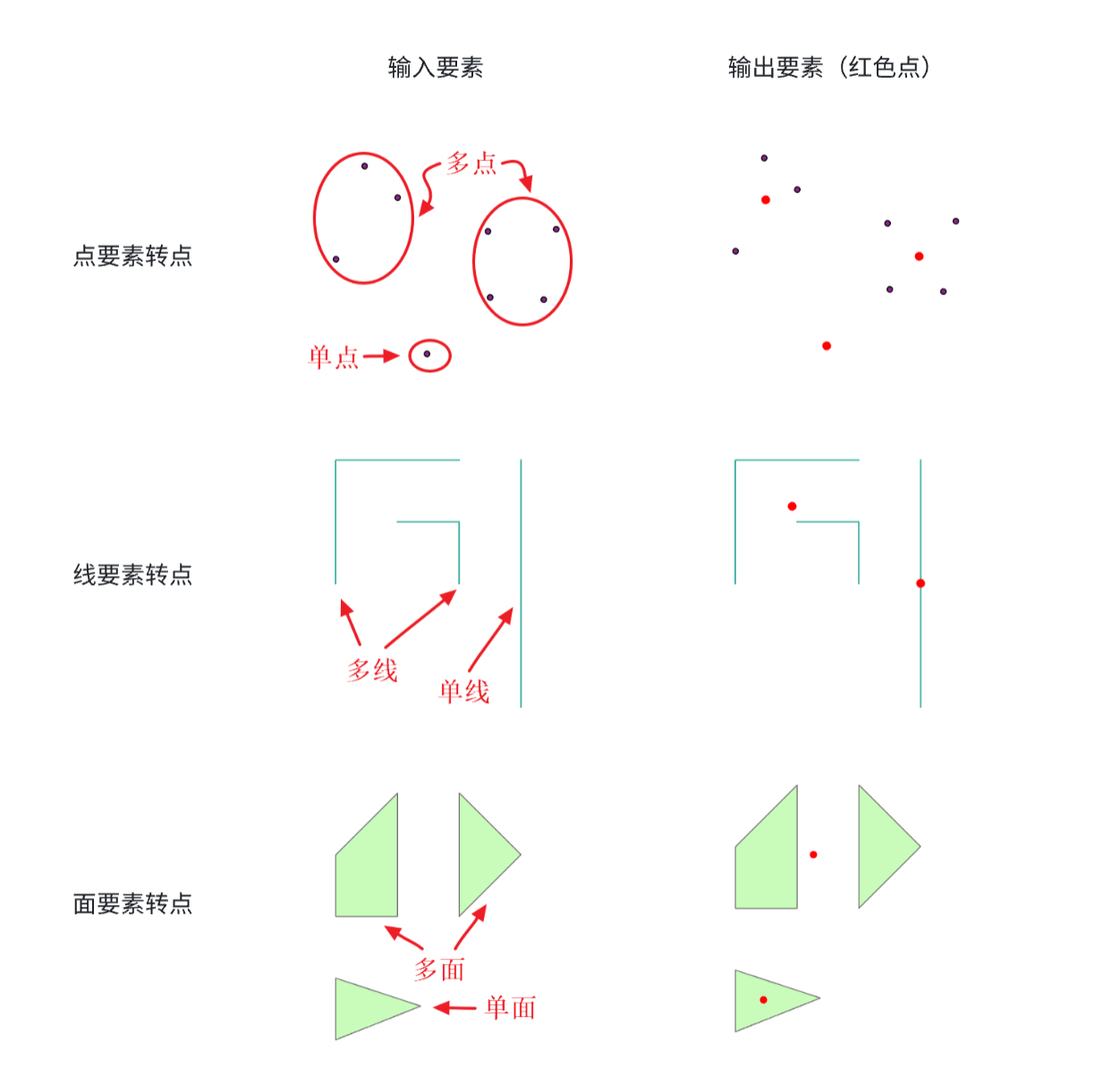

原理示意图
不同要素在转换为点要素时，具有不同的计算规则：
- 多点要素：输出点将位于多点中所有点的 x 和 y 坐标的平均值处
- 线要素：输出点将位于线中所有线段中点的 x 和 y 坐标的加权平均值处，其中各中点的权重为对应线段的长度
- 面要素： 输出点将位于面的质心处
应用场景
空间分析简化
- 将面/线转为点，便于进行近邻分析、密度计算或空间插值（如人口统计、环境监测）。
网络与路径规划
- 提取道路线的起点/终点或中点，用于构建交通网络的关键节点。
资源优化布局
- 转换设施服务范围（如商圈、医院）为质心点，优化选址分析。
数据可视化增强
- 替代复杂面/线要素，简化地图标注（如行政区名称标注在中心点）。
模型输入准备
- 为机器学习或统计模型提供点格式的输入数据（如地块属性预测）。
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要转化为点要素的矢量文件 | 多点、线、多线、面、多面 |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
输入数据检查
- 几何完整性
- 修复面/线要素的拓扑错误（如自相交、空洞），避免生成异常点。
- 确保多点要素（Multipoint）的坐标有效，避免转换后出现空点。
- 属性字段
- 确认用于保留的属性字段无误（如分类编码、数值数据），避免转换后信息丢失。
坐标系统与精度
- 统一坐标系：输入矢量与输出点的坐标系需一致，防止位置偏移。
- 精度保留：若原始数据有Z值（高程）或M值（测量值），需明确是否保留。
操作步骤

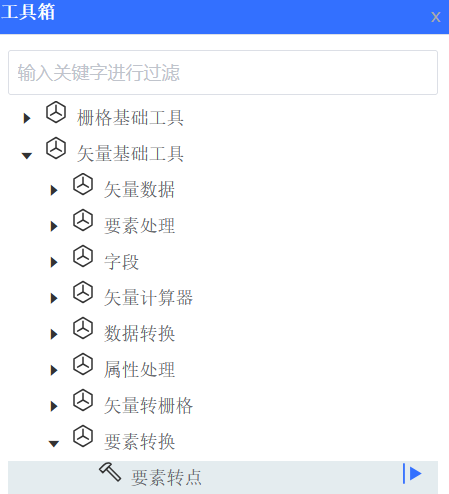

步骤 1：启动工具
打开工具箱 → 导航至【矢量基础工具】 > 【要素转换】 → 双击启动【要素转点】工具窗格
步骤 2：设置参数
-

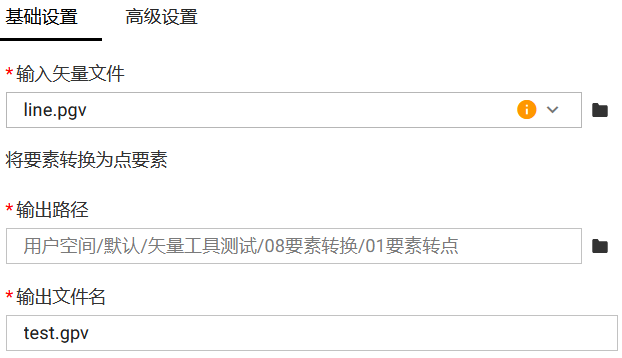

基础参数配置
在基础设置界面中，用户只需输入矢量文件即可实现转点功能
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项

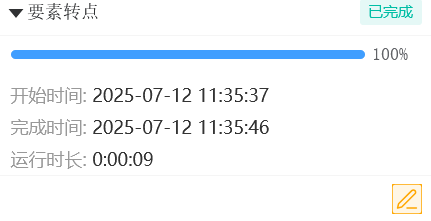

步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
