要素转线

功能概述


将面要素或线要素边界提取或分割为独立的线段,生成新的线要素

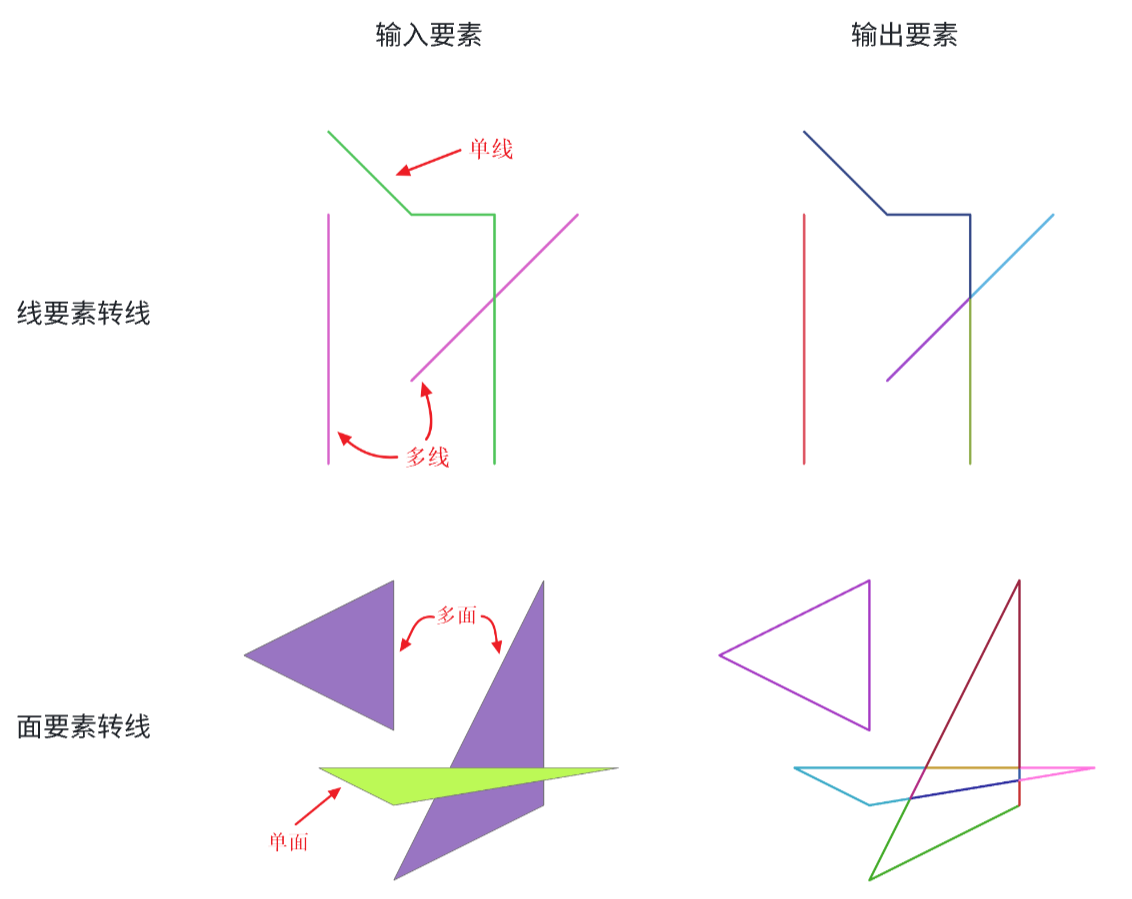

原理示意图


原理示意图

应用场景


边界提取

  • 从面要素中提取边界线,如行政区域边界、地块边界等
  • 将建筑物轮廓转换为线要素用于路径分析

网络分析准备

  • 为网络分析(如最短路径、服务区分析)准备线要素数据
  • 将面状障碍物转换为线状障碍物

数据格式转换

  • 将面数据转换为线数据以满足特定分析需求
  • 为CAD或其他系统准备线要素数据

制图应用

  • 为制图目的创建轮廓线或边界线
  • 生成用于符号化的线要素

参数说明


基础设置(必填)

参数名称参数描述数据类型
输入矢量文件需要转化为线要素的矢量文件线、多线、面、多面
输出路径输出结果文件的存储路径文件夹路径
输出文件名输出矢量文件的文件名文本(不含扩展名)

高级设置(选填)

参数名称参数描述
文件格式指定输出的文件格式,默认为GPKG VectorData (.gpv) ,也支持PostGIS VectorData(.pgv)、
ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson)
和AutoCAD DXF(.dxf)等格式
输出指定字段启用后可手动配置输出字段,若不启用则保留原始字段结构
重投影启用后可设置输出文件的空间参考系,否则使用输入要素的坐标系

注意事项


数据类型:确保输入是有效的面要素或线要素,或两者的组合

拓扑检查:建议先使用拓扑检查工具处理面要素的重叠、缝隙等问题

坐标系:确认输入数据有明确的空间参考,避免坐标系统问题

操作步骤


步骤 1:启动工具

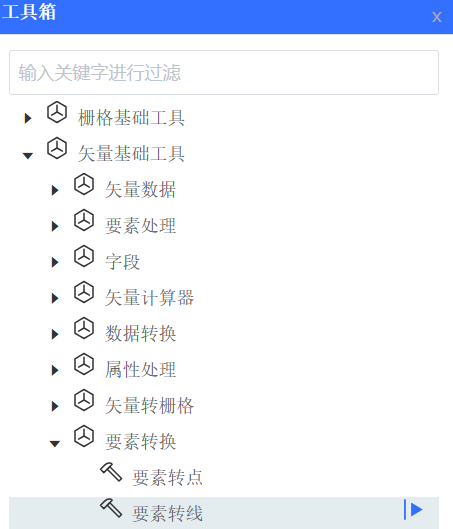

启动工具

打开工具箱 → 导航至【矢量基础工具】 > 【要素转换】 → 双击启动【要素转线】工具窗格

步骤 2:设置参数

  1. 基础参数配置

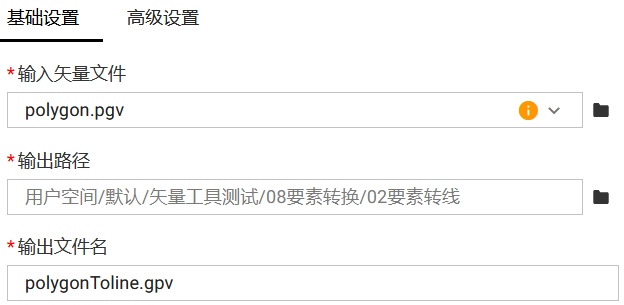

    基础设置

    在基础设置界面中,用户只需输入矢量文件即可实现转线功能

  2. 高级参数配置

    高级设置

    在高级设置界面中,用户可根据自己需求来进行相应的设置,包括输出的文件格式、指定输出字段以及重投影,参数为可选项

步骤 3:运行并监控任务状态

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态

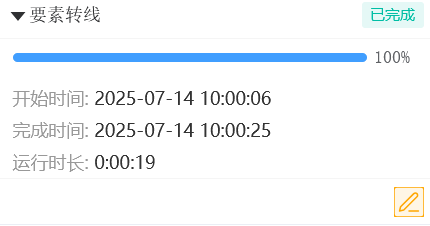

运行状态

如运行失败,工具将提供错误提示信息,用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
