要素转面
功能概述
用于创建包含输入线或面要素所围成的封闭区域的面要素

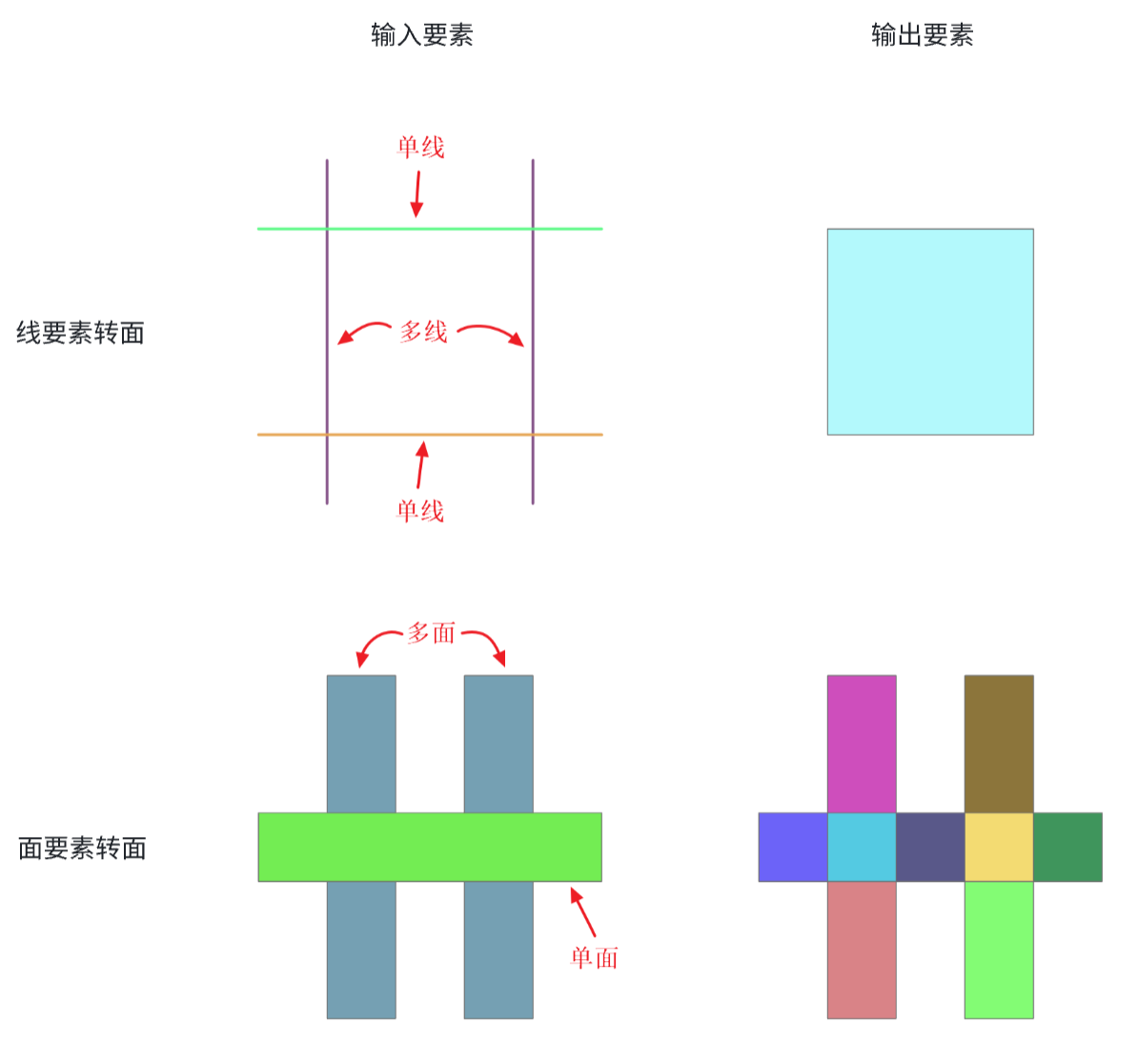

原理示意图
应用场景
数据转换（CAD → GIS）：将 AutoCAD闭合多段线（如建筑轮廓）转为GIS面数据
网络分析辅助：从道路交叉口生成街区面，用于服务区分析
地图制图：将等高线闭合区域转换为高程面，用于三维可视化
数据修复与优化：修复不完整的面（如存在缝隙或重叠）
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要转化为面要素的矢量文件 | 线、多线、面、多面 |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
数据类型：确保输入是有效的面要素或线要素，或两者的组合
拓扑检查：建议先使用拓扑检查工具处理面要素的重叠、缝隙等问题
坐标系：确认输入数据有明确的空间参考，避免坐标系统问题
操作步骤
步骤 1：启动工具

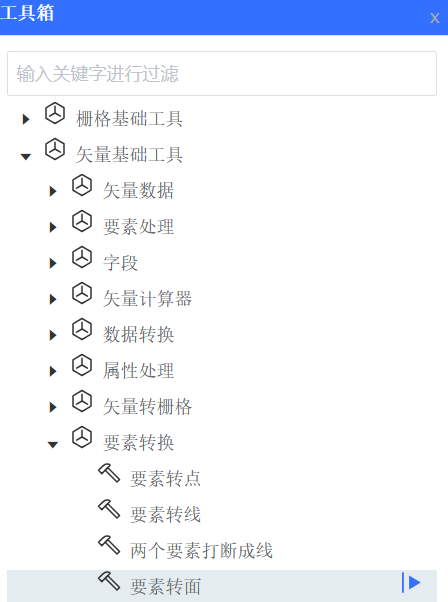

打开工具箱 → 导航至【矢量基础工具】 > 【要素转换】 → 双击启动【要素转面】工具窗格
步骤 2：设置参数
-
基础参数配置

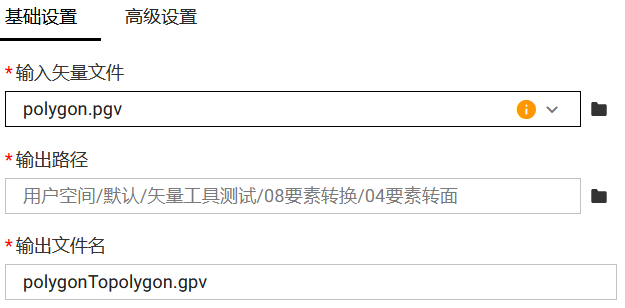

在基础设置界面中，用户只需输入矢量文件即可实现转面功能，若输入的线没有闭合，则输出的结果为空
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项
步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
