要素包络矩形转面
功能概述
用于计算输入要素（点、线、面）的包络矩形（最小外接矩形），并将其转换为面要素

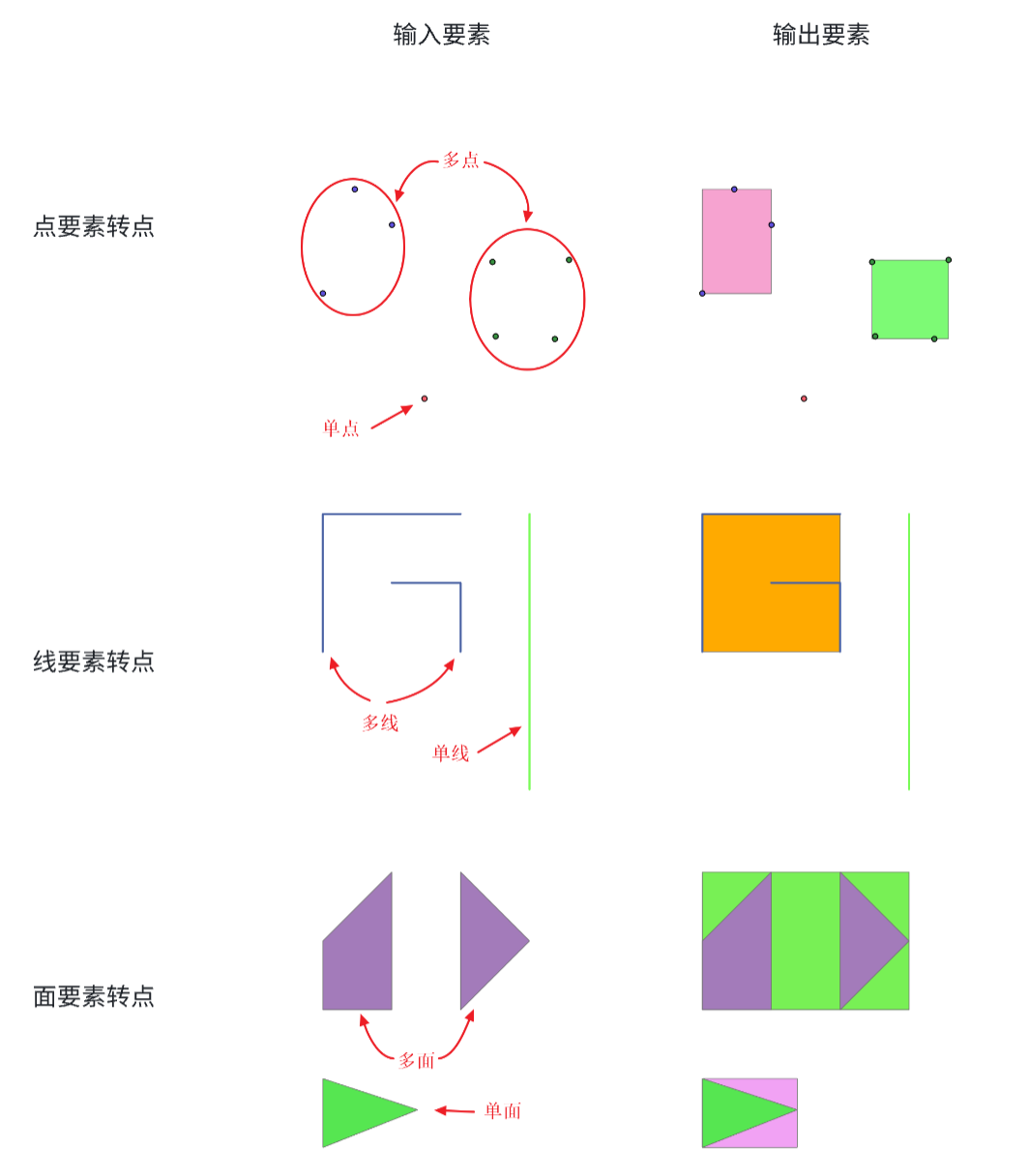

原理示意图
应用场景
城市规划与管理：批量计算建筑物或地块的最小外接矩形，快速掌握城市布局
自然资源调查：计算每块森林的最小外接矩形，分析分布特征；根据动物GPS点位生成活动范围面
农业与土地利用：将分散的农田地块合并为管理单元；生成农田包络面作为分析单元，统计NDVI等指标
交通与物流：根据客户点分布生成配送范围面；将事故点转为包络面，识别高风险区域
遥感与影像分析：为大量遥感影像生成索引面，便于分块处理；对比不同时期地物的包络面变化
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要计算包络矩形的矢量要素 | 点、多点、线、多线、面、多面 |
| 是否拆分Multi类型的几何 | 是否将多部件要素拆分为单部件要素 | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
几何类型验证：
- 确保输入为有效的点、线或面要素
- 不支持注记、TIN或网络数据集等特殊数据类型
拓扑检查：
- 使用"修复几何"工具处理无效几何（如自相交面）
- 空几何或零面积要素会导致处理失败
操作步骤

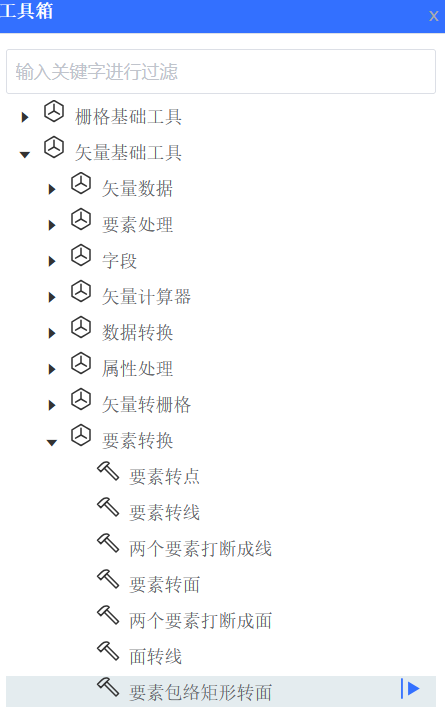

步骤 1：启动工具
打开工具箱 → 导航至【矢量基础工具】 > 【要素转换】 → 双击启动【要素包络矩形转面】工具窗格
步骤 2：设置参数
-

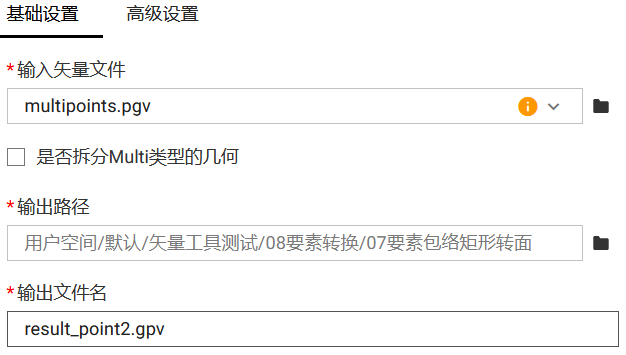

基础参数配置
在基础设置界面中，用户需要根据需求来选择是否将输入的多部件要素进行拆分来计算其包络矩形
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项

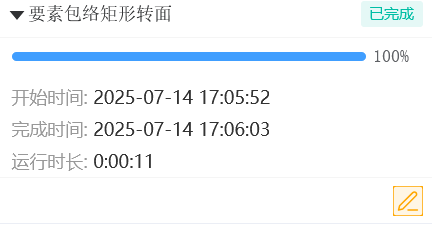

步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
