要素包络矩形转面

功能概述

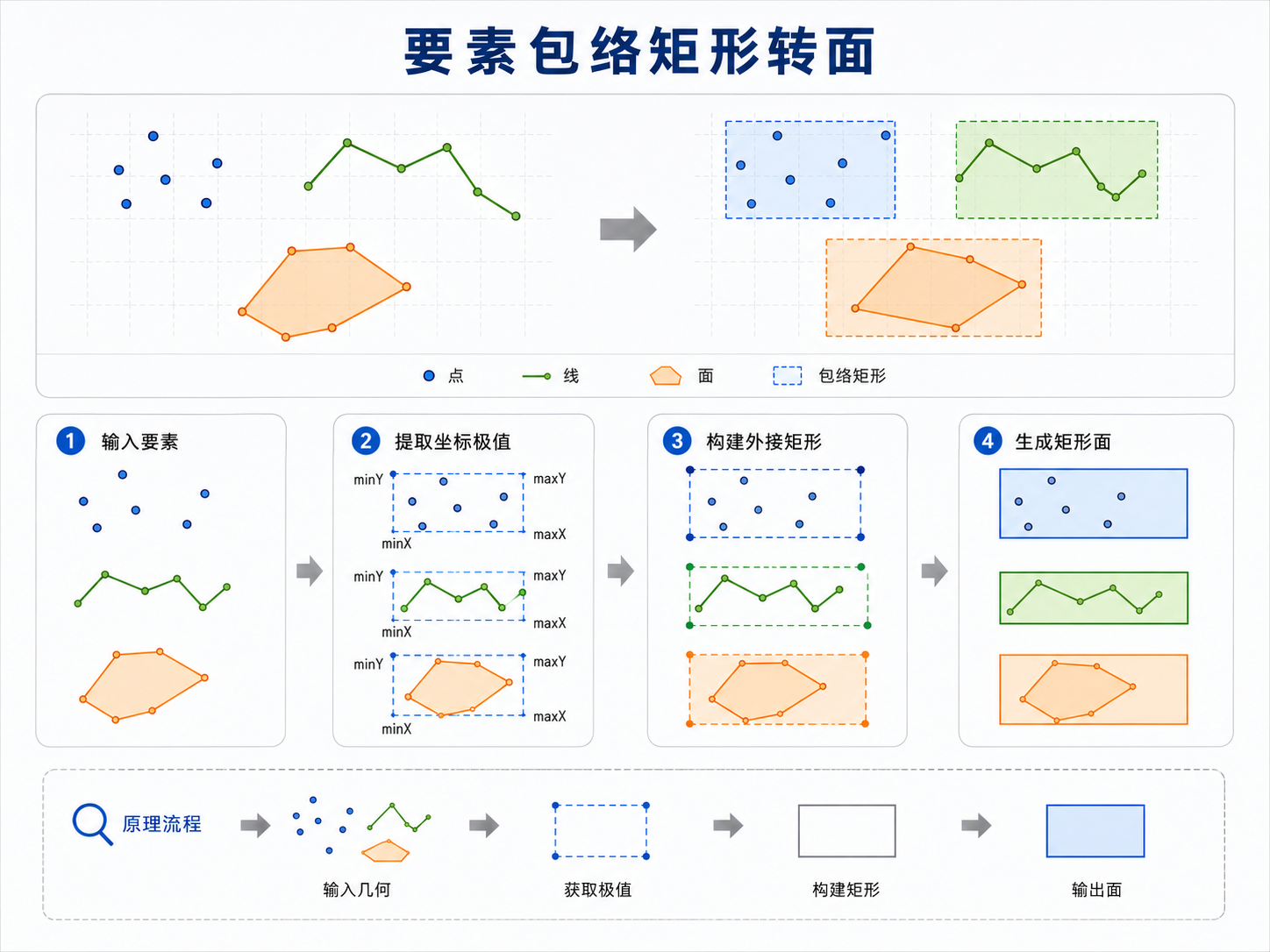

要素包络矩形转面工具用于提取地理要素的轴对齐空间范围。它会计算每一个输入要素（点、线或面）在当前坐标系下的最大/最小 X、Y 坐标，并基于这些极值生成一个覆盖该要素的最小外接水平矩形（面要素）。

应用场景

• 区域概算与制图：快速计算地块或建筑物的控制范围，生成索引图层。
• 资源分布分析：根据野生动物 GPS 监测点生成单次活动的轴对齐包络面，评估其大致活动区域。
• 数据管理：为海量矢量数据生成范围索引面，提高大数据量下的空间查询效率。
• 影像分块处理：为影像覆盖区生成索引矩形，便于进行分块切割或下载任务。

参数介绍

参数名称	参数描述	补充说明
输入要素	需要计算包络矩形的源数据集。	支持点、线、面。
是否拆分 Multi	是否对多部件要素的每个部件独立计算包络。	勾选则按子部件生成多个矩形。
输出要素数据集	生成的矩形面要素结果。	支持常见矢量格式。

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【要素包络矩形转面】工具窗格。
2. 设置输入：选择目标【输入要素】。
3. 配置参数：
   • 确定是否勾选【是否拆分 Multi 类型的几何】。如果输入是 MultiPolygon 且未勾选，则只会生成一个包含所有子面的大矩形。
4. 配置输出：指定输出路径与文件名。
5. 执行生成：点击“运行”，结果将以面要素形式展现。

注意事项

• 矩形定义：本工具生成的矩形是“轴对齐”的（其边平行于坐标轴），并非“最小面积旋转矩形”。若需计算随要素方向旋转的矩形，请使用【最小边界几何】工具。
• 无效几何：空几何或坐标值异常的记录将导致该记录的处理失败。
• 投影影响：生成的矩形形状受当前投影坐标系影响。官方建议在合适的平面投影下计算以保证矩形边长的物理真实性。
