两个要素打断成面
功能概述

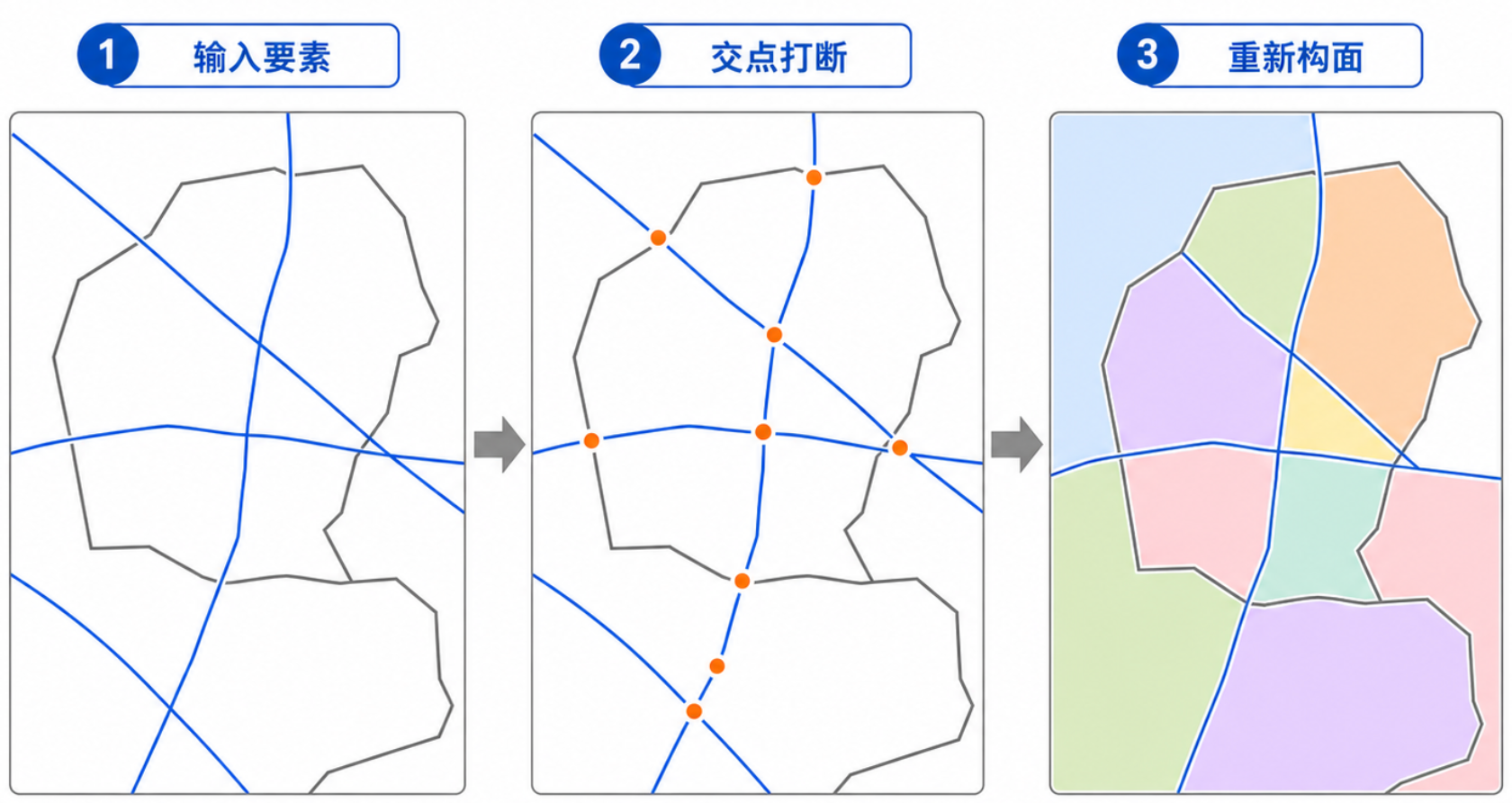

两个要素打断成面工具用于从相交的几何图形中提取封闭空间。它会自动计算两个输入要素集（线或面）的所有交叉点，在交点处切割边缘，并基于切割后形成的最小封闭环结构重新构建完整的面要素。
应用场景
- 地块分割与重建：将规划红线与现状地块线相叠加，自动生成被切割后的细分地块面。
- 街区生成：在道路中心线网格的基础上，自动识别并填充由道路围合而成的街区多边形。
- CAD 数据转换：将从 AutoCAD 导入的闭合或半闭合线框一键转换为 GIS 属性面。
- 数据修复：通过将存在缝隙或微量重叠的面要素打断并重新构面，消除拓扑错误。
参数介绍
| 参数名称 | 参数描述 | 补充说明 |
|---|---|---|
| 输入要素 1 | 参与运算的第一组要素。 | 支持线、面类型。 |
| 输入要素 2 | 参与运算的第二组要素。 | 支持线、面类型。 |
| 输出路径 | 结果存储文件夹。 | 选择目标文件夹。 |
| 输出文件名 | 输出要素数据集的名称。 | 文本（不含扩展名）。 |
操作步骤

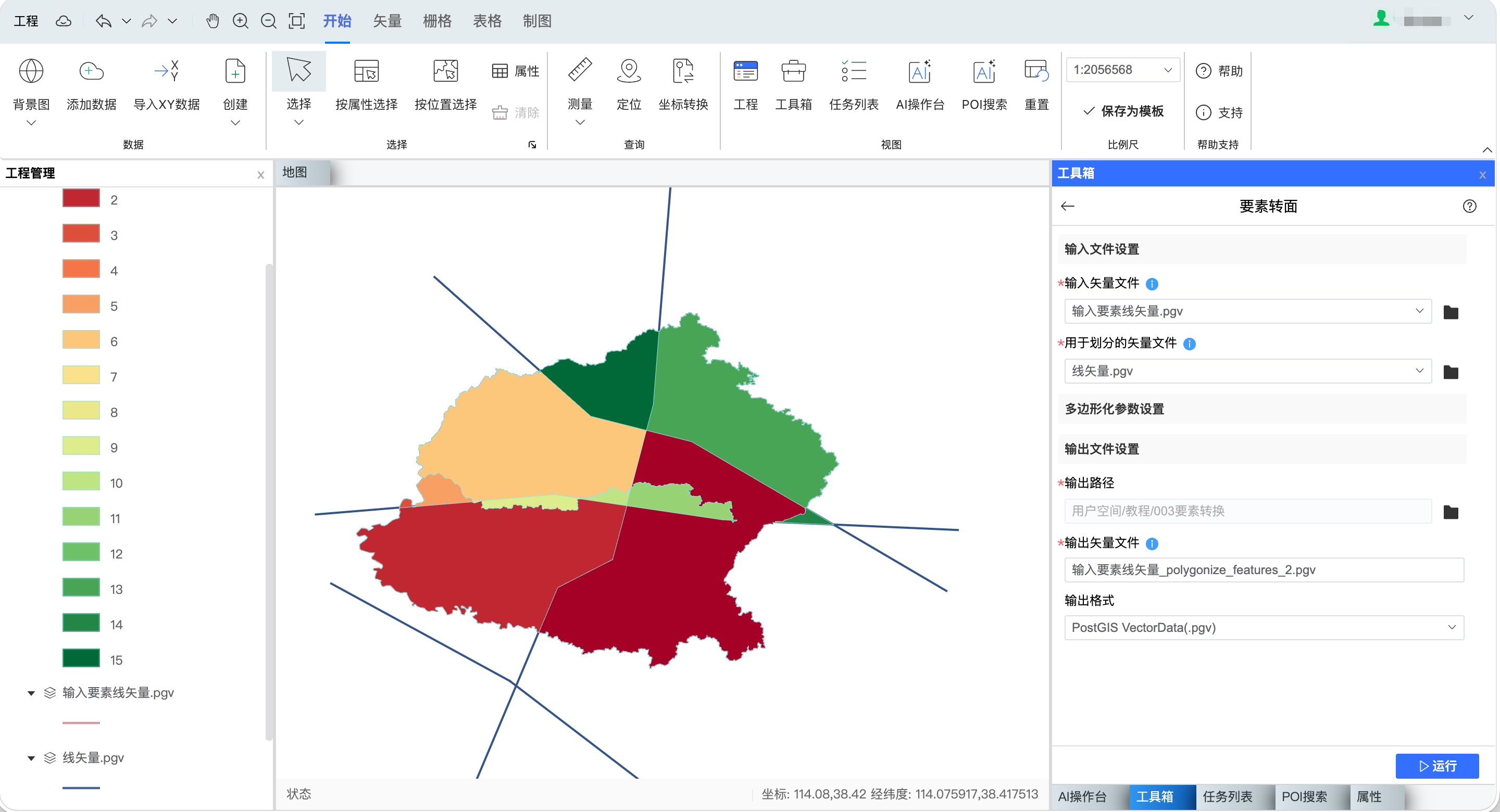

- 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【两个要素打断成面】工具窗格。
- 设置输入：在输入框中分别加载需要进行空间切割的【输入要素】。
- 配置参数：按需在高级设置中配置重投影或字段过滤选项。
- 配置输出：指定结果保存路径及文件名。
- 执行生成：点击“运行”，系统将自动搜索所有封闭环并生成面对象。
注意事项
- 封闭性要求：只有能够形成完全闭合区域的线/面组合才会生成对应的面要素。若存在细微物理间隙，建议先运行【对齐共享顶点】。
- 属性丢失：由于构面过程涉及几何重组，输出的面要素可能无法完全保留原始两个图层的全部属性。官方建议构面后配合【空间连接】找回属性。
- 拓扑质量：自相交的复杂线要素可能导致生成的面出现异常，建议预先执行【修复几何体】。官方坐标系建议使用投影系处理。
