点集转线

功能概述

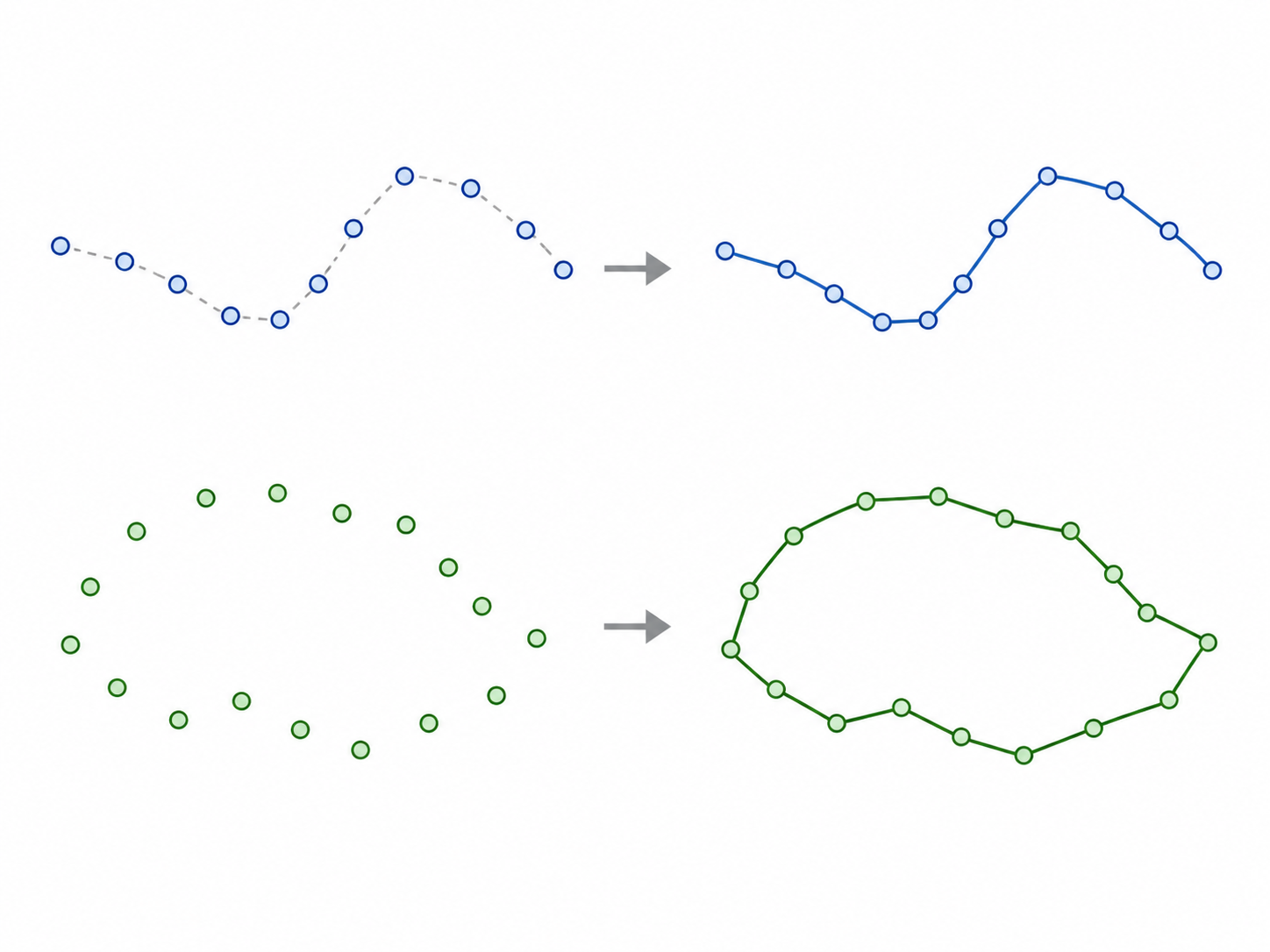

点集转线工具用于将一系列离散的空间位置点连接成连续的线性几何体。该过程通常用于将时间序列定位点还原为移动轨迹，或将测绘采样点转化为实体边界。

应用场景

• 移动轨迹重建：将车辆、行人或野生动物的 GPS 采样点序列连接为完整的移动路径线。
• 线状地物生成：将沿河流、道路边缘采集的测量点集一键还原为地理要素边界。
• 等值线绘制辅助：将带有观测值（如温度、海拔）的离散点按特定顺序连接成轮廓基础线。
• 管网建模：根据检查井（点）的逻辑连接顺序自动生成管段线要素。

参数介绍

参数名称	参数描述	补充说明
输入要素	需转化为线要素的点数据集。	必须为点 (Point) 类型。
线字段	用于逻辑分组的字段。	具有相同字段值的点将连成同一条线。
排序字段	决定点的连接先后顺序。	通常选择时间戳或序号字段。
闭合线	是否将终点与起点连接。	勾选则生成闭合环。
输出要素数据集	输出生成的线要素。	支持常见矢量格式。

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【点集转线】工具窗格。
2. 设置输入：选择包含坐标点的【输入要素】。
3. 配置参数：
   • 选择【线字段】（如按设备 ID device_id 分组）。
   • 指定【排序字段】以确保连线逻辑正确（如按 gps_time 排序）。
   • 决定是否开启【闭合线】选项。
4. 配置输出：设置输出路径与文件名。
5. 执行生成：点击“运行”并查看连线结果。

注意事项

• 顺序敏感性：排序字段的选择至关重要。若不指定排序字段，系统将按属性表中的物理存储顺序连线，可能导致“连乱线”现象。
• 数据量建议：在执行大规模连线前，官方建议先运行【修复几何体】确保点坐标有效。
• 坐标系一致：生成的线要素将继承点数据集的坐标系。建议在投影坐标系下运行以准确衡量线段长度。
