面转线
功能概述

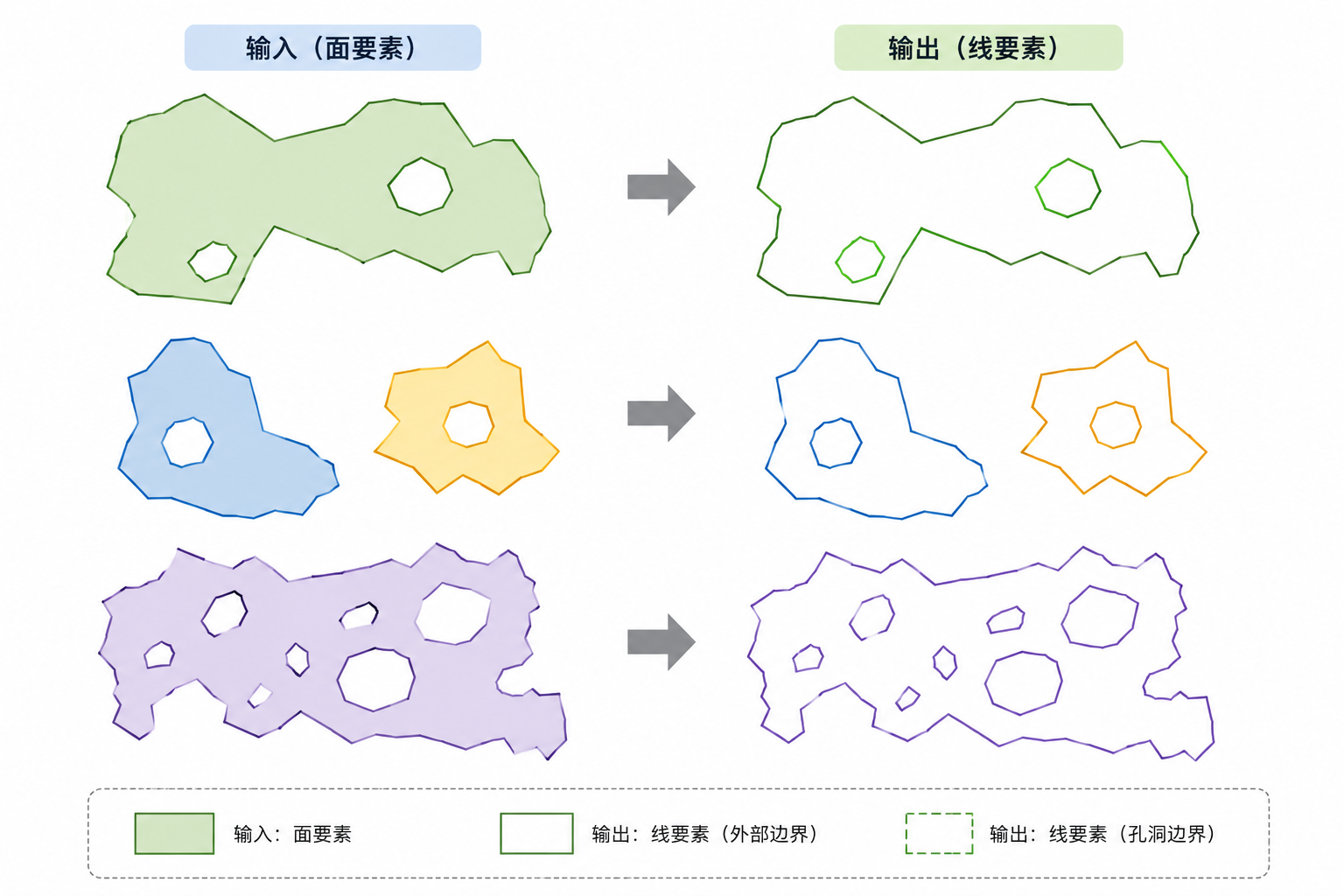

面转线工具用于从输入的地理面要素（Polygon/MultiPolygon）中提取其外围边界及内部孔洞轮廓。该过程会将闭合的面状几何体转化为相应的线状几何体，实现数据的结构化降维。
应用场景
- 数据格式转换：将 CAD 系统中的面状对象还原为 GIS 矢量线要素。
- 专题地图制图：为地块、湖泊或行政区生成独立的边界轮廓层，以便进行虚线或特殊线条样式化处理。
- 空间分析预处理：将建筑物轮廓转换为线要素，用于进行缓冲区分析或路径通达性计算。
- 边界统计：提取地块周界并结合字段属性计算特定分类下的边界总长度。
参数介绍
| 参数名称 | 参数描述 | 补充说明 |
|---|---|---|
| 输入要素 | 需提取边界的源面要素数据集。 | 必须为面类型。 |
| 输出路径 | 结果存储文件夹。 | 选择目标文件夹。 |
| 输出文件名 | 输出线要素数据集名称。 | 文本（不含扩展名）。 |
操作步骤
- 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【面转线】工具窗格。
- 设置输入：选择需要处理的【输入要素】图层。
- 配置参数：按需在高级设置中配置字段保留规则。
- 配置输出：指定输出路径与文件名。
- 执行生成：点击“运行”，生成的轮廓线将自动添加。
注意事项
- 属性完整性：生成的线要素将全量继承所属面要素的属性。如果面要素包含内环（孔洞），提取出的多段线将共享相同的属性 ID。
- 拓扑重合：如果输入的面要素间存在公共边，转换后的线数据集在对应位置将出现完全重合的线段记录。建议处理后运行【删除重复值】工具。
- 数据纠错：自相交的面要素可能导致边界提取不完整。官方建议预先执行【修复几何体】。官方坐标系建议在投影系下处理。
