要素折点转点

功能概述

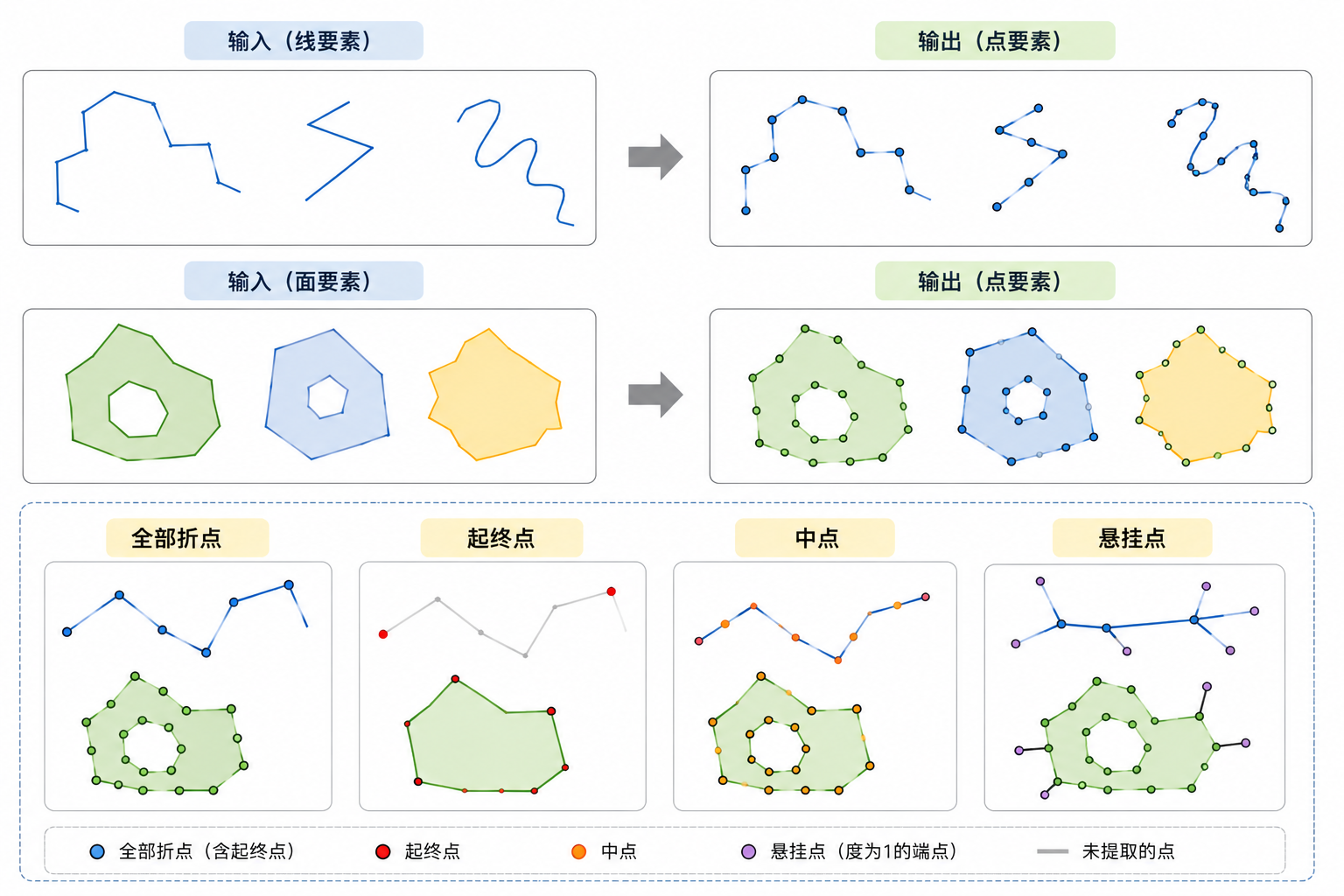

要素折点转点工具用于从线性或面状几何体中剥离出关键的控制点。通过该工具，你可以将复杂的线或面要素转化为一组离散的点要素，支持提取全部折点、起终点、中点或悬挂点。

应用场景

• 拓扑分析预处理：提取线段的起终点以识别道路交叉口或管网连接点。
• 几何特征提取：获取面要素边界的全部折点，用于分析边界的复杂度或节点密度。
• 数据采样：提取线要素的中点，作为属性挂接或空间抽样的位置参考。
• 质量检查：提取线要素的悬挂点 (Dangles) 以定位未正确连接的管网或路段。

参数介绍

参数名称	参数描述	补充说明
输入要素	需提取折点的源数据集。	支持线 (Line) 或面 (Polygon)。
点类型	指定输出点的逻辑位置。	可选：全部、中点、起点、终点等。
输出路径	结果存储文件夹。	选择目标文件夹。
输出文件名	输出要素数据集名称。	文本（不含扩展名）。

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【要素折点转点】工具窗格。
2. 设置输入：选择目标【输入要素】。
3. 配置参数：
   • 选择【点类型】（如 ALL 提取所有折点，或 START 仅提取起点）。
4. 配置输出：指定输出路径与文件名。
5. 执行生成：点击“运行”，生成的点集将自动添加至当前图层。

注意事项

• 属性保留：生成的每一个点要素都会继承其所属原始要素的所有属性信息。
• 数据膨胀：对于节点极其密集的复杂多边形，提取“全部折点”可能导致输出要素数量巨大，请合理预估。
• 空几何处理：工具将自动跳过没有几何坐标的无效记录。建议在转换前执行【检查几何体】以确保折点位置的准确性。官方坐标系建议在投影系下执行。附：中点 (MID) 坐标是在直线投影下计算的几何中心。
