两个要素打断成线

功能概述

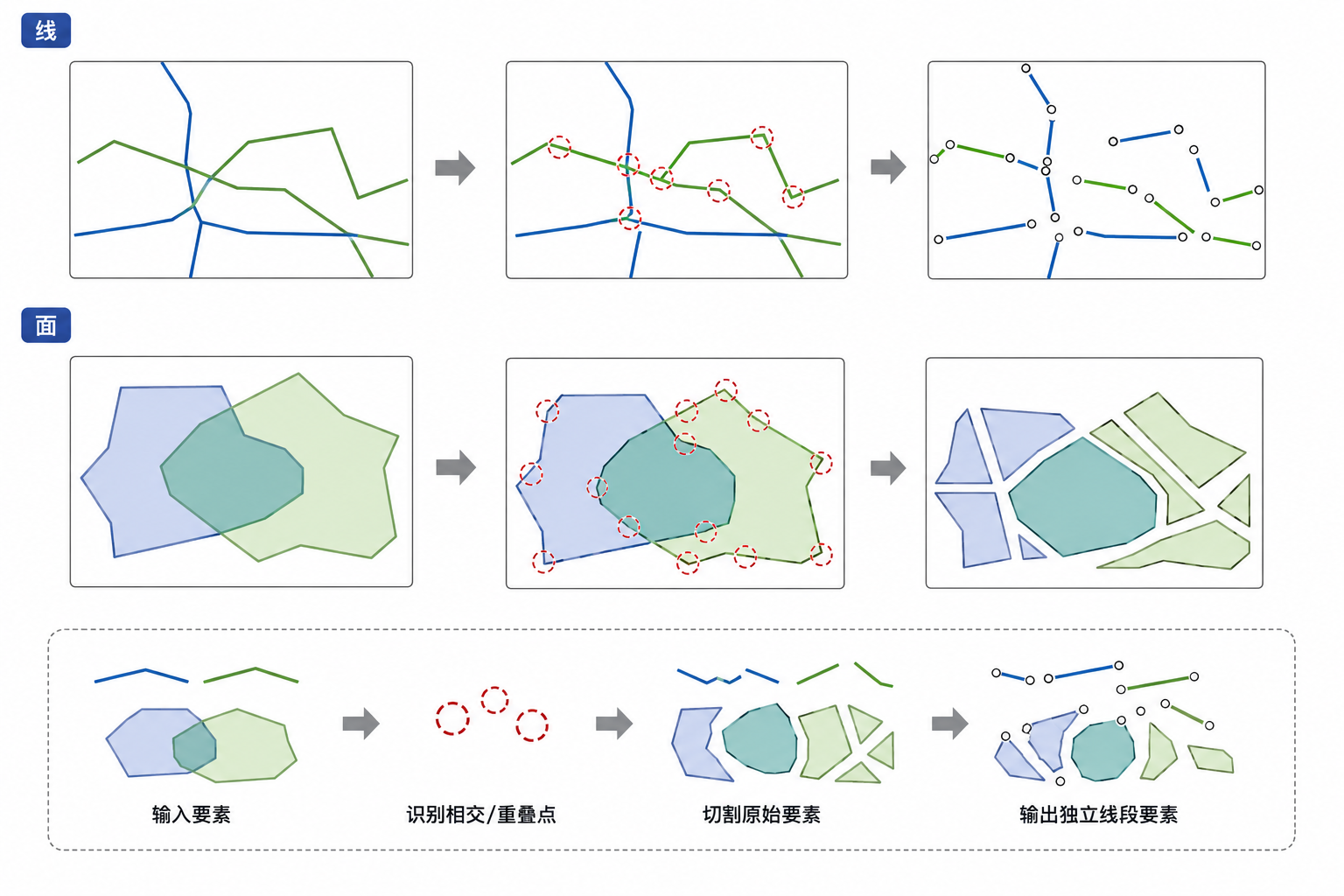

两个要素打断成线工具用于处理要素间的空间拓扑关系。它能自动识别两个输入要素数据集（线或面）的所有空间相交点或重叠边界，并在这些接触位置将原始几何体切断，最终输出一组完全独立的线段要素。

应用场景

• 路网拓扑优化：两条原本连续但物理相交的道路线，通过打断生成精确的交叉节点，为路径规划提供基础。
• 管网建模：在管道、电缆的交叉位置执行打断，以便后续计算分段流量或进行流向分析。
• 数据规范化：将从 CAD 导入的复杂相交多段线转换为 GIS 标准的独立线要素。

参数介绍

参数名称	参数描述	补充说明
输入要素 1	参与打断操作的第一组要素。	支持线、面类型。
输入要素 2	参与打断操作的第二组要素。	支持线、面类型。
输出路径	结果存储文件夹。	选择目标文件夹。
输出文件名	输出要素数据集的名称。	文本（不含扩展名）。

操作步骤

1. 启动工具：打开【计算工具箱】工具箱 → 导航至【矢量工具】 > 【要素转换】 → 启动【两个要素打断成线】工具窗格。
2. 设置输入：分别在两个输入框中选择需要执行打断的【输入要素】。
3. 配置参数：按需在高级设置中配置输出字段保留规则或执行重投影。
4. 配置输出：指定输出路径与文件名。
5. 执行生成：点击“运行”，完成后生成的独立线段将加载至当前地图。

注意事项

• 几何有效性：确保输入要素不包含严重的自相交错误。官方建议处理前运行【修复几何体】。
• 属性继承：打断后的每一条线段通常会继承原始要素的属性信息。
• 坐标系一致：建议参与计算的两个数据集处于同一坐标系下，以获得最高精度的打断位置。
