调整3D Z值
功能概述
主要用于在三维建模或三维分析过程中，根据特定规则或参考数据，对点、线、面等要素的 Z 值（高度） 进行批量调整或校正
应用场景
地物贴地：将点、线、面等要素的 Z 值调整为地形表面的高程，实现地物“贴地”显示
建筑高度校正：统一或批量调整建筑模型的高度，使其底部对齐地形或抬高指定距离
管线设施定位：将地下管线、电缆等线状要素按地表高度偏移，确定合理的埋设深度
飞行路径模拟：根据地形调整飞行轨迹的 Z 值，用于无人机航线、视线分析等三维模拟
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要调整Z值的要素 | 点、线、面 |
| 是否反转Z值的正负 | 更改Z值的正负号 | |
| 源单位 | 输入要素中Z值的单位 | |
| 目标单位 | 输出要素中Z值的单位 | |
| 按字段调整Z值 | 要调整的Z值字段 | |
| 增加或减少的固定值 | 按输入固定值来增加或减少Z值 | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
操作步骤
步骤 1：启动工具

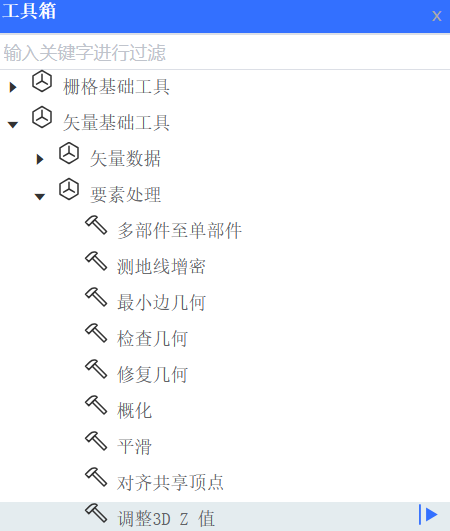

打开工具箱→导航至【矢量基础工具】 > 【要素处理】 → 双击启动【调整3D Z值】工具窗格
步骤 2：设置参数
-

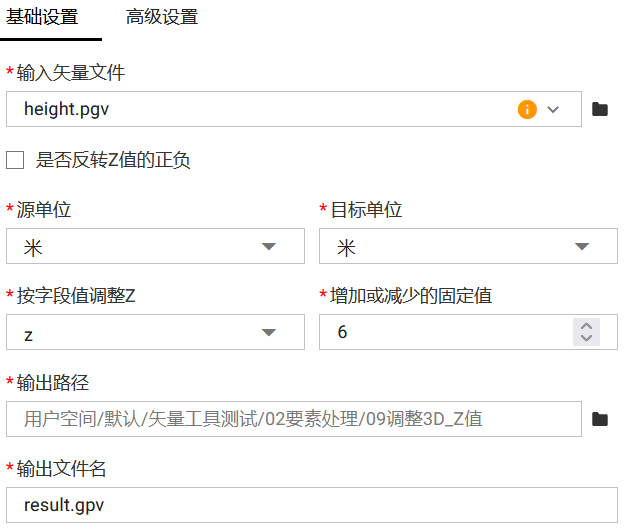

基础参数配置
在基础设置界面中，用户需输入含有Z值的矢量文件，根据提示来设置相应的参数即可
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项
步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
