测地线增密
功能概述
该工具会在输入的线或面要素的边界上，按照测地线（即沿地球椭球体的最短路径）插入更多的点，使边界更平滑、更符合地球表面曲率

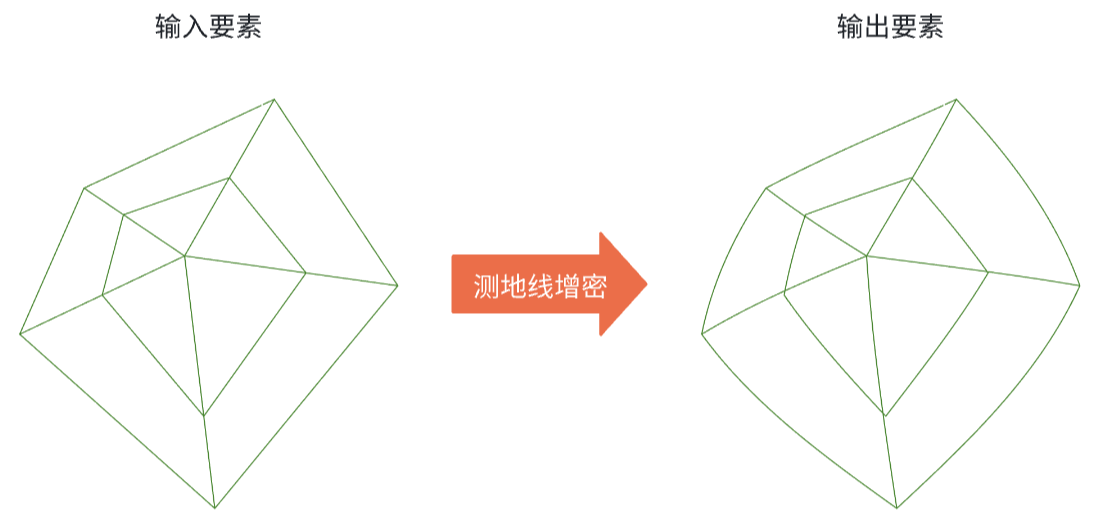

原理示意图
图中对输入要素进行测地线增密之后，输出线要素变得弯曲了，更符合地球表面曲率
应用场景
长距离路径显示：使航线、边界等大圆路径在投影地图上更平滑（避免直线扭曲）
提高测量精度：计算线段的真实长度（如管道、航线）时，减少地球曲率误差
空间分析优化：路径规划（航空、航海）或网络分析时，更贴合实际球面距离
制图与可视化：小比例尺地图中，让曲线更平滑（如全球航线）
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要进行测地线增密的要素 | 线、多线 |
| 曲线类型 | 指定测地线类型，支持大地线和恒向线 大地线：地球表面上两点之间的最短路径（大圆路径），遵循椭球体（如WGS84）的曲率；特点是路径最短，但方向不断变化（除赤道或经线外），适用于长距离分析（如航线、卫星轨道） 恒向线：地球表面上保持恒定方位角（与经线夹角不变）的路径，也称为“等角航线”；特点是方向固定，但路径长度通常比大地线长（尤其在极地附近），适合导航（如航海、罗盘导向） | |
| 椭球体长半轴 | 参考椭球体的最长半径，即赤道半径（从地心到赤道的距离），决定椭球体的大小 | |
| 椭球体逆扁率 | 扁率（描述椭球体的扁平程度）的倒数，用于简化参数表示（避免小数值） | |
| 密度化间距值 | 输出的测地线折点之间的距离 | |
| 单位 | 输出的测地线折点之间的距离单位，支持米和千米 | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
长距离线要素（如航线、国界线、管道等）需要更精确的曲线表达时使用。
大范围地理坐标系（GCS）数据，在投影后可能因曲率变形，需增密以提高显示或计算精度。
不适合短距离或小范围数据（如城市道路），增密可能不必要且增加数据冗余。
操作步骤
步骤 1：启动工具

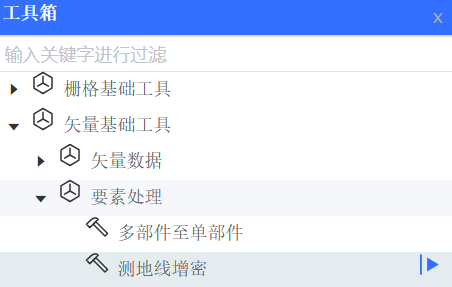

打开工具箱→导航至【矢量基础工具】 > 【要素处理】 → 双击启动【测地线增密】工具窗格
步骤 2：设置参数
-
基础参数配置
在基础设置界面中，用户输入矢量文件后，需要选择曲线类型，设置椭球体长半轴、椭球体逆扁率以及指定输出测地线折点之间的距离和单位
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项
步骤 3：运行并监控任务状态

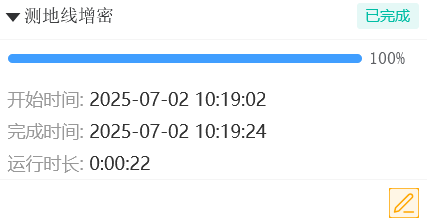

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
