修复几何
功能概述
修正空间数据中的自相交、未闭合等几何错误，确保数据符合GIS分析标准，是数据质量管控的关键环节
应用场景
数据导入预处理
- 修复从CAD或其他非GIS系统导入的数据
- 处理开放数据源(如OpenStreetMap)中的几何问题
分析前准备
- 确保叠加分析、空间连接等操作的可靠性
- 避免因几何错误导致的分析失败
可视化优化
- 修复可能导致渲染错误的几何体
- 简化复杂几何提高绘制性能
数据交换
- 确保导出数据符合目标格式要求
- 提高系统间数据互操作性
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要被修复的要素 | 点、多点、线、多线、面、多面 |
| 是否删除空 | 是否删除空元素，默认删除 | |
| 线段长度容差 | 可忽略的最小线段长度 | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
支持修复的常见几何问题类型：
自相交几何(Self-intersections)：包含自相交环的Polygon
环方向错误(Incorrect ring orientation)：外环非逆时针或内环非顺时针的Polygon
未闭合环(Unclosed rings)：首末点不重合的Polygon
退化几何(Degenerate geometries)：零面积Polygon或无效LineString
重复顶点(Duplicate vertices)：包含连续相同坐标点的几何
注意事项
修复可能改变原始数据
- 面积/周长等属性可能发生变化
- 拓扑关系可能被改变
并非所有问题都能自动修复
- 复杂错误可能需要人工干预
- 某些修复结果可能需要验证
性能考虑
- 大型数据集修复可能耗时
- 复杂几何修复需要更多计算资源
步骤 1：启动工具

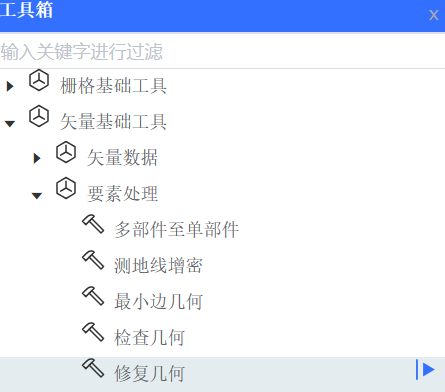

打开工具箱→导航至【矢量基础工具】 > 【要素处理】 → 双击启动【修复几何】工具窗格
步骤 2：设置参数
-

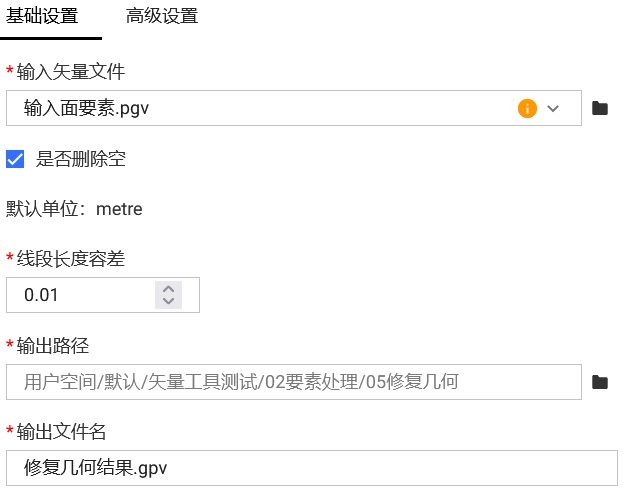

基础参数配置
在基础设置界面中，默认删除空元素，线段长度容差默认值为0.01米
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项
步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
