最小边界几何
功能概述
为输入要素（点、线、面）生成一个最小的闭合几何图形（如矩形、凸包、圆形等），以完全包含所有输入要素。常用于数据概括、范围提取或空间分析

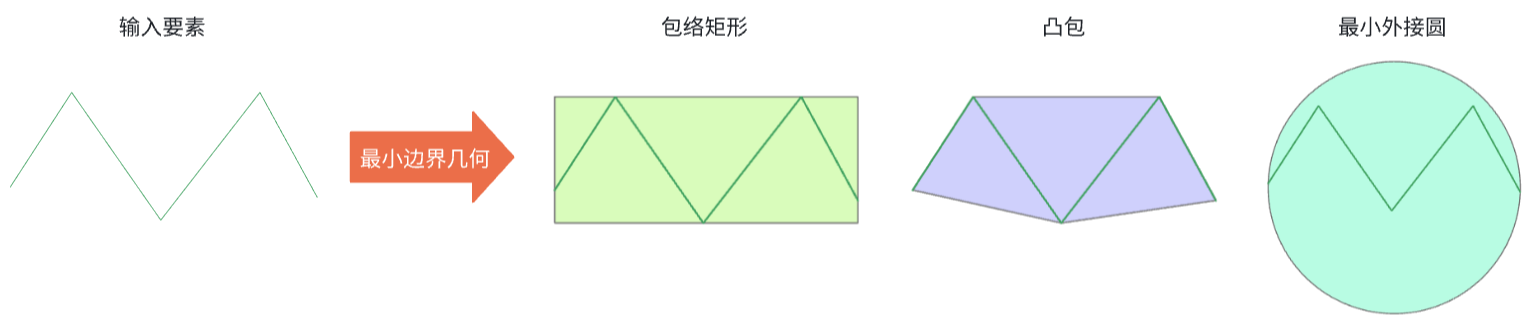

原理示意图
应用场景
数据概括与可视化：凸包可以快速概括点、线、面的分布范围（如动物活动区、城市扩张边界）；最小外接圆可以确定要素的覆盖半径（如设施服务范围、灾害影响区）
空间规划与管理：提取要素的最小外包矩形（MBR），优化土地利用或设施布局
生态与环境保护：通过动物追踪点生成凸包，识别核心活动区
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要生成最小边界几何的要素 | 点、多点、线、多线、面、多面 |
| 选择字段 | 要素的唯一标识字段 | |
| 图形 | 最小边界几何图形的种类，支持以下几种图形 凸包：包含所有输入要素（点、线、面）的最小凸多边形 最小旋转矩形：完全包围所有输入要素（点、线、面）的面积最小的矩形，且允许旋转一定角度以适应要素形状 最小外接圆：包含所有输入要素（点、线、面）的最小圆形 轴对齐包络矩形：边与坐标轴平行的最小矩形（不旋转） | |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名 | 文本（不含扩展名） |
高级设置（选填）
| 参数名称 | 参数描述 |
|---|---|
| 文件格式 | 指定输出的文件格式，默认为GPKG VectorData (.gpv) ，也支持PostGIS VectorData(.pgv)、 ESRI Shapefile(.shp)、Keyhole Markup Language (KML)(.kml)、GeoJSON(.geojson) 和AutoCAD DXF(.dxf)等格式 |
| 输出指定字段 | 启用后可手动配置输出字段，若不启用则保留原始字段结构 |
| 重投影 | 启用后可设置输出文件的空间参考系，否则使用输入要素的坐标系 |
注意事项
输入数据要求
- 凸包（CONVEX_HULL）：至少需要 2个点 或 1条线/面。
- 最小外接圆（CIRCLE）：对离散点敏感，异常点会显著增大圆半径。
- 旋转矩形（RECTANGLE_BY_AREA/WIDTH）：复杂多边形可能导致计算时间延长。
坐标系选择
- 在经纬度坐标系（如WGS84）中，最小外接圆或旋转矩形的形状可能因投影变形失真（尤其在极地或大范围数据中）
边界类型的选择
- 凸包（CONVEX_HULL）：
- 不适用于含内部空洞的多边形（会忽略空洞）。
- 结果可能包含多余区域（如点集边缘的凹陷处被填充）。
- 最小旋转矩形（RECTANGLE_BY_AREA/WIDTH）：
- BY_AREA 和 BY_WIDTH 结果可能差异显著（如狭长地物）。
- 最小外接圆（CIRCLE）：
- 对离散点的分布极度敏感，一个离群点即可大幅扩大圆范围。
- 轴对齐包络矩形（ENVELOPE）：
- 简单快速，但包含最多冗余空间。
操作步骤

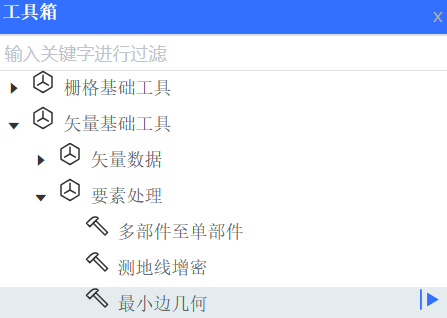

步骤 1：启动工具
打开工具箱→导航至【矢量基础工具】 > 【要素处理】 → 双击启动【最小边界几何】工具窗格
步骤 2：设置参数
-

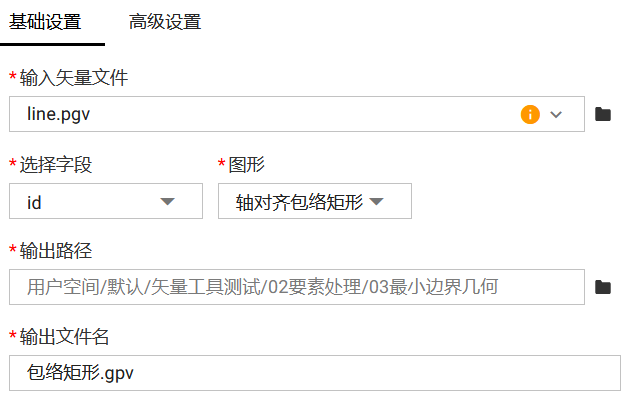

基础参数配置
在基础设置界面中，用户输入矢量文件，选择可以唯一标识要素的字段，然后再选择想要生成的最小边界几何图形即可
-
高级参数配置
在高级设置界面中，用户可根据自己需求来进行相应的设置，包括输出的文件格式、指定输出字段以及重投影，参数为可选项

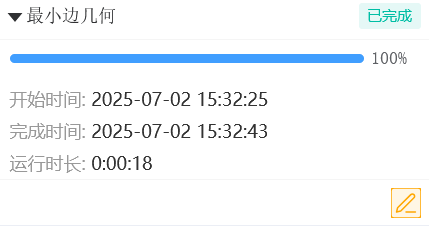

步骤 3：运行并监控任务状态
点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
