检查几何
功能概述
用于检测矢量数据中的几何错误，如无效几何、自相交、重复节点、未闭合环等问题，通过分析要素的几何结构并生成详细错误报告，帮助用户识别和定位数据质量问题
应用场景
数据质量检查：在数据采集或转换后验证几何完整性，确保符合GIS分析要求；
预处理验证：在拓扑检查、空间分析或模型运行前排除几何错误，避免计算失败；
数据迁移维护：跨平台/格式迁移数据（如Shapefile转Geodatabase）时检测兼容性问题；
编辑后检查：人工或自动化编辑操作后，快速定位因操作引入的几何异常（如自相交面）
参数说明
基础设置（必填）
| 参数名称 | 参数描述 | 数据类型 |
|---|---|---|
| 输入矢量文件 | 需要被检查的要素 | 点、多点、线、多线、面、多面 |
| 输出路径 | 输出结果文件的存储路径 | 文件夹路径 |
| 输出文件名 | 输出矢量文件的文件名，文件类型为".xlsx" | 文本（不含扩展名） |
检查几何工具可以检测以下常见的几何问题：
1. 无效几何结构（Invalid Geometry）
- 自相交（Self-intersection）：如多边形边界交叉（"蝴蝶结"形状）。
- 环方向错误（Incorrect ring orientation）：多边形外环未逆时针、内环（洞）未顺时针。
- 不闭合的环（Unclosed rings）：多边形首尾节点不重合。
- 零面积多边形（Zero-area polygons）：如所有顶点共线。
2. 坐标问题
- NaN 或 Inf 坐标值：包含非法数值（如 float('nan')）。
- 重复节点（Duplicate vertices）：连续坐标点完全一致。
3. 维度退化
- 点数不足：如线（LineString）仅1个点，或面（Polygon）有效环点数 < 4。
- 空几何（Empty geometry）：如 Polygon()无坐标。
注意事项
- 该工具只检测不自动修复问题
- 某些复杂问题可能需要人工干预解决
- 对于大型数据集可能耗时较长
- 建议在重要编辑操作前后都运行此检查
操作步骤
步骤 1：启动工具

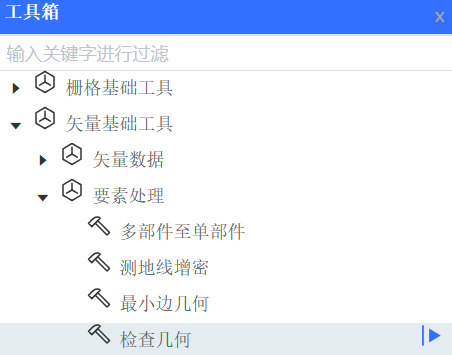

打开工具箱→导航至【矢量基础工具】 > 【要素处理】 → 双击启动【检查几何】工具窗格
步骤 2：设置参数

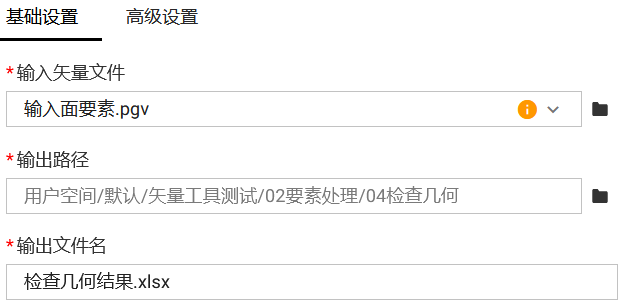

在基础设置界面中，用户输入矢量文件即可对其进行几何检查
步骤 3：运行并监控任务状态

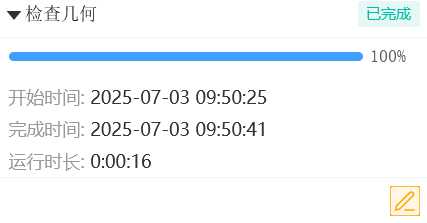

点击“运行”按钮开始执行。可在“任务列表”中查看执行进度、运行时间与成功状态
如运行失败，工具将提供错误提示信息，用户可通过右下角的“编辑”按钮返回工具界面进行重新编辑
